选择正确的显示技术绝不仅仅关乎视觉美观。它作为关键的系统级架构决策运行。设计团队在早期原型设计阶段面临着艰难的平衡问题。过度指定显示器会增加物料清单 (BOM) 成本，并给微控制器 (MCU) 资源带来沉重负担。另一方面，规格不足会降低最终的用户体验并严重限制基本的产品功能。解决这种紧张关系需要真正的硬件洞察力。本指南超越了基本定义，解开了实际的工程需求。我们将探讨这些技术背后的固件复杂性、内存要求和商业现实。您将准确学习如何评估 段式 LCD 、字母数字模块或高分辨率点阵面板并将其集成到您的下一个产品系列中。
段式 LCD 为电池供电设备提供最低的功耗和单位成本，但需要固定的、工厂加工的 UI 布局。
字符 LCD 通过利用内置字符生成器 ROM (CGROM) 提供平衡、高度清晰的字母数字界面，并且 MCU RAM 开销接近于零。
图形 LCD 提供最大的 UI 灵活性（多语言字体、复杂曲线、动态图标），但需要更高的 MCU 内存（RAM/闪存）和更长的固件开发周期。
选择显示器涉及直接且不可避免的权衡。您必须不断平衡 UI 功能与系统资源分配。工程师根据严格的硬件限制评估视觉要求。显示器不能用作简单的即插即用设备。屏幕复杂程度直接决定了处理速度要求。它还需要 RAM 来缓冲，并需要闪存来存储视觉资源。
我们经常看到项目因 MCU 瓶颈而陷入困境。高分辨率屏幕需要大量数据吞吐量。字体和位图消耗大量内存块。未能协调显示类型和 MCU 架构会导致严重问题。它经常迫使后期硬件进行修改。您可能需要升级 MCU。此操作会立即增加 BOM。或者，您可以削减 UI 功能。这种妥协损害了产品的适销性。
移动像素需要时间。如果您的 MCU 使用其所有周期更新屏幕，则它无法处理传感器数据或处理无线通信。高级系统使用直接内存访问 (DMA) 来绕过 CPU。这允许后台屏幕刷新。然而，添加 DMA 通常会迫使您使用更昂贵的微控制器层。
常见错误： 许多团队仅根据机械配合或最初的视觉吸引力来选择面板。他们忽略底层固件和内存要求，直到原型设计阶段。
最佳实践： 始终制定严格的内存预算。在最终确定主机控制器之前，计算可视界面所需的确切 RAM 和闪存占用空间。
工程师通常称这些为“静态”或“断码”显示。这些面板依赖于固定玻璃蚀刻。制造商将用户界面永久地刻在玻璃上。他们在生产过程中使用物理研磨工具。这种布局在制造后不会改变。驱动机制采用多路复用。这种时分扫描显着减少了所需的 I/O 引脚。主机控制器从这种简化的接口中受益匪浅。
这些面板使用沉积在玻璃基板上的氧化铟锡 (ITO) 痕迹构建图像。扭曲向列流体对电场做出响应。您必须使用交流波形来驱动它们。用直流电驱动它们会迅速破坏流体。它们提供无与伦比的超低功耗。它们使用纽扣电池设备可以轻松运行多年。智能电表和数字恒温器严重依赖它们。
设计师经常集成反射式或透反射式偏光器以增强户外能见度。它们提供极高的对比度和阳光下的可读性。此外，它们在高产量的情况下实现了最低的单价。
然而，存在严重的采用风险。制造后的布局灵活性绝对为零。自定义图标和布局需要预先支付非经常性工程 (NRE) 工具费。这些费用使得小批量、敏捷的原型设计成本过高。它们可以完美地满足特定的大批量需求，但会影响快速的设计迭代。
多路复用的好处： 大幅减少主机 MCU 上的引脚数量。
功耗： 通常以个位数微安 (µA) 为单位进行测量。
可见度： 在没有背光电源的直射阳光环境中表现出色。
制造商专门为固定网格文本设计这些屏幕。他们使用常见的 16x2 或 20x4 布局。这些显示器利用 5x8 或 5x10 像素矩阵的离散块。角色之间存在物理差距。板载控制器可处理所有繁重的工作。 HD44780标准代表了经典的行业框架。该模块包含内置的字形字典。我们称之为字符生成器 ROM (CGROM)。它还包括专用显示 RAM (DDRAM)。
主机 MCU 只需发送简单的 ASCII 十六进制代码。您可以通过并行或 I2C 总线传输这些数据。系统 RAM 开销几乎降至零。这种效率使得低端 8 位微控制器能够轻松驱动该接口。您完全跳过渲染像素所需的复杂数学运算。
工程师经常利用字符生成器 RAM (CGRAM)。这个小内存块允许您在运行时设计最多八个自定义 5x8 像素图标。您可以创建自定义电池寿命指示器、信号强度条或特定的科学符号。此功能增加了自定义功能，而无需大量内存开销。
采用风险主要集中在视觉僵化上。严格的格式完全阻碍了现代、流畅的 UI 设计。除了工厂烧录的 ROM 之外，多语言支持仍然受到严重限制。您经常需要笨重的解决方法来显示外来字符。您甚至可能需要自定义 ROM 掩码。尽管有这些限制， 字符 LCD 仍能很好地服务于工业应用。

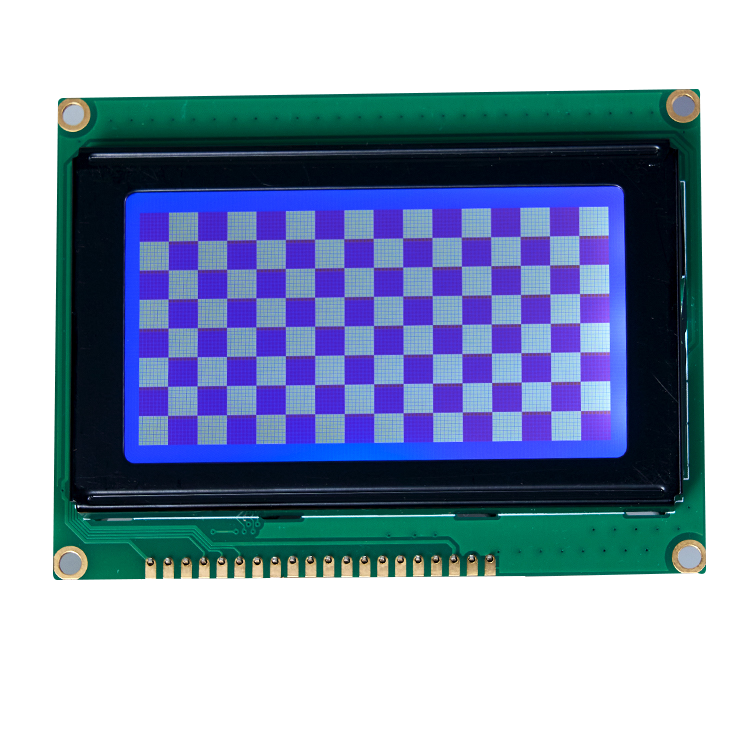

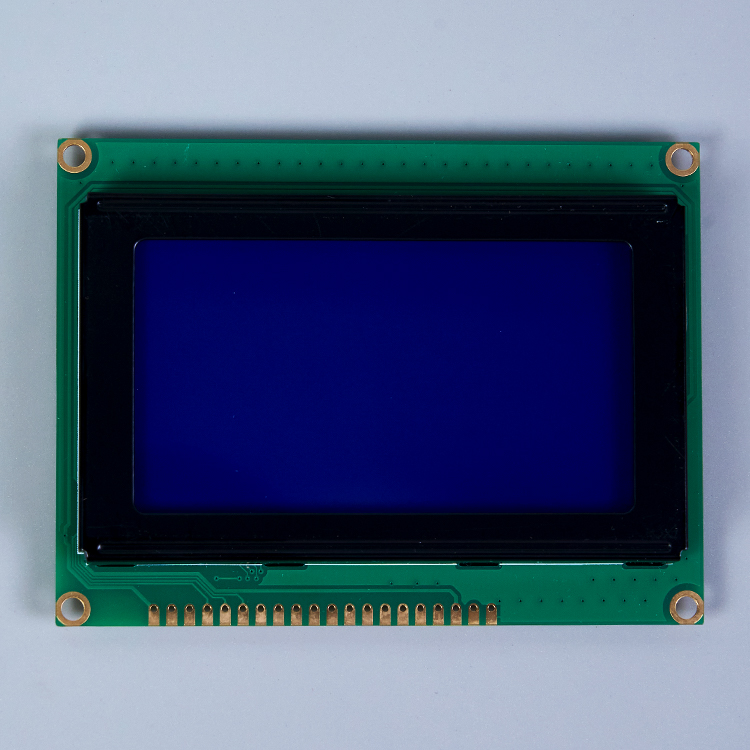

与离散的字母数字屏幕块不同，这些面板使用紧密的点阵网格。 0.02 毫米的微小间隙将连续像素分开。您可以获得任意像素控制。这可以轻松呈现自定义矢量、多语言排版和动态图表。像素直接映射到内存地址。更新屏幕需要复杂的“读取-修改-写入”操作。 MCU 跨特定页和列扇区执行这些操作。
实施风险严重影响 MCU 开销。我们必须仔细评估三个主要约束：
RAM 税： 平滑绘图需要帧缓冲区。标准 128x64 图形 LCD 需要至少 1KB 的专用 RAM。这种需求可能会立即耗尽入门级微控制器的精力。
闪存消耗： 矢量化自定义字体会消耗大量存储空间。存储位图图像需要对 Flash 进行重大升级。您通常需要外部存储芯片来保存复杂的 UI 资产。
固件复杂性： 图形 GUI 需要数周的软件开发时间。工程师使用专门的图形库。相比之下，更简单的屏幕只需几个小时即可完成编程。
现代开发严重依赖 LVGL 或 uGFX 等开源图形库。虽然这些库提供了漂亮的按钮和滑块，但将它们移植到您的特定硬件需要深厚的 C 编程专业知识。您必须编写自定义显示驱动程序和触摸控制器接口。调试过程通常会消耗大量的项目带宽。
不同技术的单价梯度差异很大。在 1k-5k 单位的范围内，标准 16x2 屏幕的价格徘徊在 2 美元左右。基本的 128x64 图形面板的起点要高得多。封装架构决定了最终的 BOM 结构和机械设计。
板载芯片 (COB) 将控制器安装在玻璃后面的 PCB 上。它的物理厚度较厚，但事实证明非常耐用。它提供了方便的安装孔。此设置节省了宝贵的机械设计时间。玻璃芯片 (COG) 将 IC 直接粘合到玻璃壁架上。显示屏变得更便宜、更薄。然而，它将工程负担直接转移给买方。您必须设计定制 PCB 布线。您负责处理 FPC 连接器和机械外壳。
工作温度范围也会严重影响 BOM。工业环境需要宽温流体和专用偏光膜。标准消费级面板在极端温度下会冻结或完全变黑。升级到汽车级或工业级面板通常会使基本单位成本增加一倍。
隐性成本迅速积累。图形界面需要升级的主机处理器。它需要扩展闪存。延长的工程时间进一步增加了推出产品所需的总体投资。
系统资源及功能对照表
显示类型 | 需要 MCU RAM | 用户界面灵活性 | 典型接口 |
|---|---|---|---|
静态定制玻璃 | 极低 | 无（固定布局） | 复用引脚 |
字母数字面板 | 接近零 | 低（网格边界） | 并行/I2C |
点阵阵列 | 高（需要缓冲） | 最大值（任意） | SPI/并行 |
做出最后的决定需要严格的逻辑。您必须使您的产品目标与硬件现实保持一致。使用以下框架为您的下一个构建列出正确的技术。
显示选择摘要图表
使用案例场景 | 推荐显示器 | 主要技术原因 |
|---|---|---|
电池供电医疗仪表 | 静电蚀刻玻璃 | 亚微安功耗可延长电池寿命 |
工业 HVAC 服务器面板 | 字母数字模块 | 零 RAM 税，即时文本渲染 |
带图表的智能家居恒温器 | 点阵面板 | 实时任意像素绘图能力 |
当设备严格依靠电池运行时，请选择定制蚀刻面板。便携式医疗仪表和智能恒温器非常适合这一点。您显示一组固定的指标。该产品将扩展到大批量，很容易证明初始模具成本是合理的。
当系统依赖于受限的 8 位 MCU 时，请选择字母数字数组。主要功能涉及简单的数据记录。服务器机架和工业面板经常使用它们。快速固件部署仍然是您优先于视觉效果的首要任务。
当产品需要直观的界面时，请选择点阵面板。您需要实时数据可视化，例如图形或波形。该设计需要强大的多语言本地化。您的硬件预算可以轻松容纳具有足够内存的强大 MCU。
成功的整合是对资源管理的严格考验。不要仅根据视觉吸引力来选择屏幕。您必须彻底审核主机微控制器。仔细检查其可用 RAM。评估闪存功能和数据总线速度。确保 MCU 能够完全支持所选技术的特定驱动原理。
在锁定硬件架构之前采取可行的步骤。首先，使用软件模拟器对您的 UI 进行原型设计。其次，计算所需字体库的确切内存占用量。最后，测试您选择的 SPI 或 I2C 总线上的数据传输速度，以保证无闪烁性能。前期扎实的工程设计可以防止以后重新设计昂贵的硬件。
答：是的。您可以对图形面板进行编程以显示基本文本。然而，这样做需要 MCU 计算并将每个单独的像素推送到屏幕上。您无法获得真正的硬件 CGROM 所带来的 RAM 节省优势。处理器处理所有繁重的工作。
答：与使用通用网格的点阵屏幕不同，静态面板需要定制玻璃蚀刻。制造商创建专有蒙版来形成您的特定图标和数字布局。这种物理定制需要在大规模生产开始之前预先支付工程和制造费用。
答：I2C 非常适合必须尽量减少引脚数的简单字母数字驱动程序。它可以完美地处理低数据速度。对于全屏像素缓冲区传输频繁的图形屏幕，强烈建议使用 SPI，以防止明显的渲染延迟和屏幕撕裂。
