字符型点阵单色显示器（Character LCD，Char-LCD）的核心特性围绕“基于字符的显示”，同时还融入了针对特定场景定制的硬件和功能特性。这些可以在四个维度上清晰地组织：显示特性、硬件和驱动程序功能、性能属性和应用程序适应性。详情如下：
一、显示特点：以“预定义字符”为中心的功能
这构成了字符点阵显示器与图形或彩色屏幕之间的根本区别，所有显示功能都是围绕“字符单元”设计的：

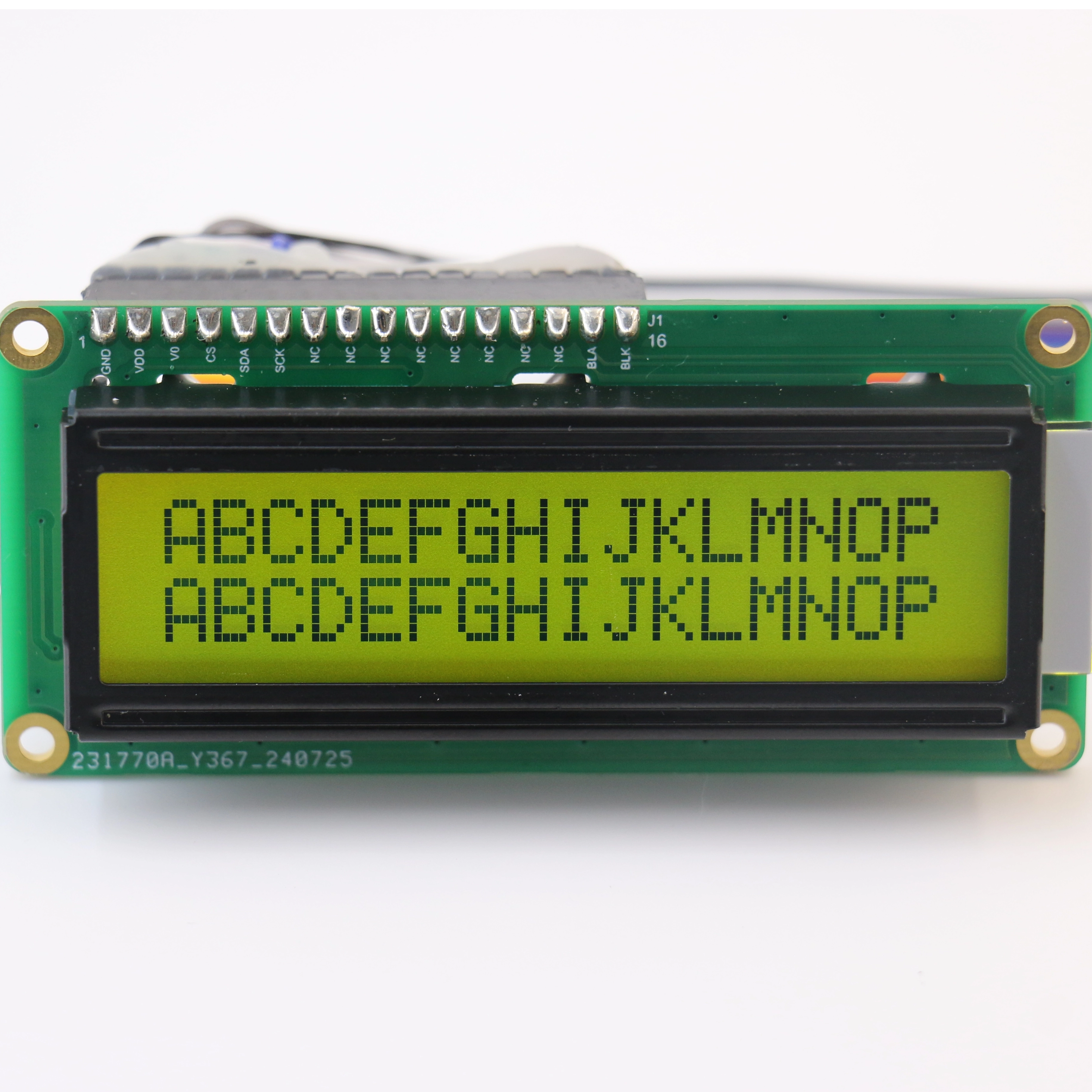

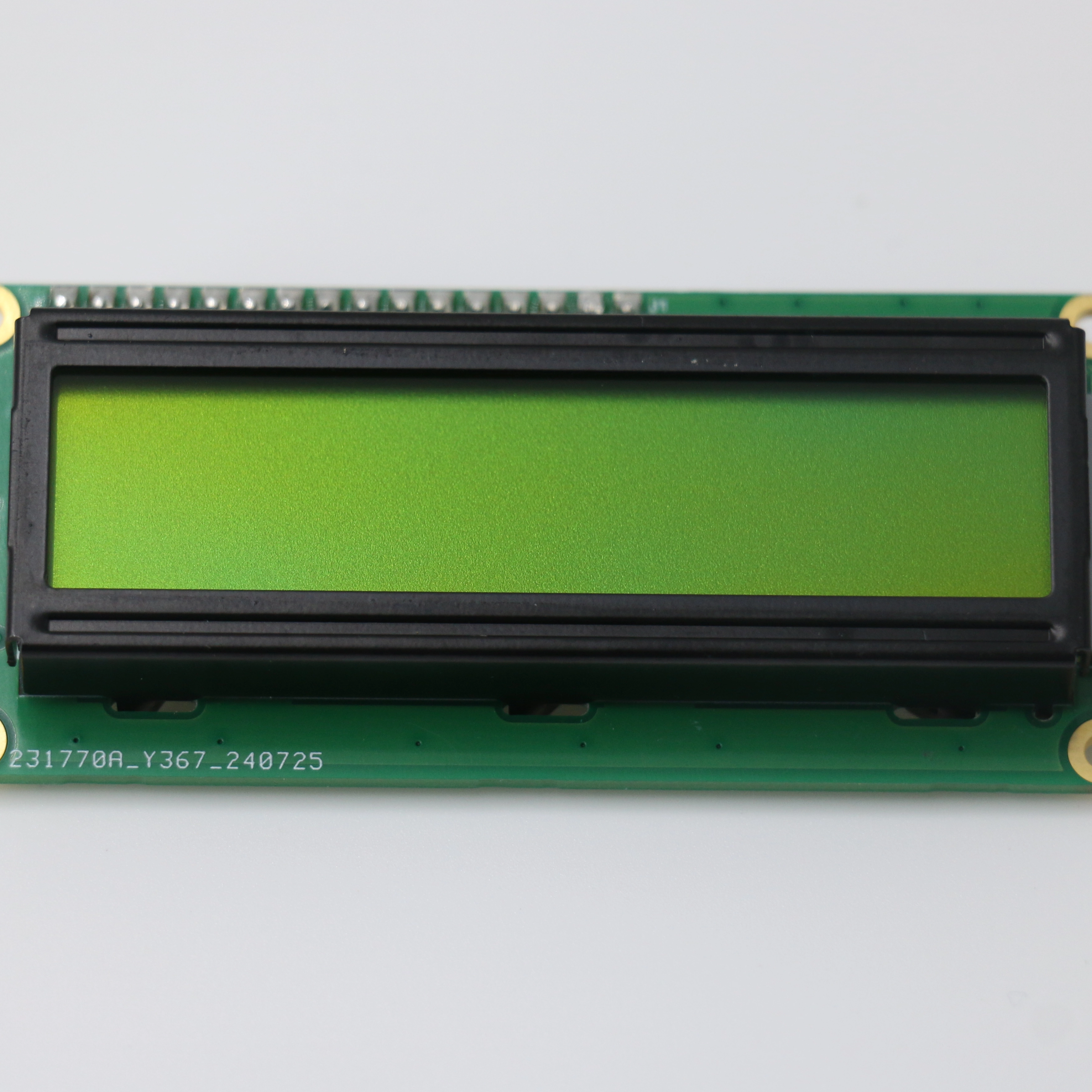

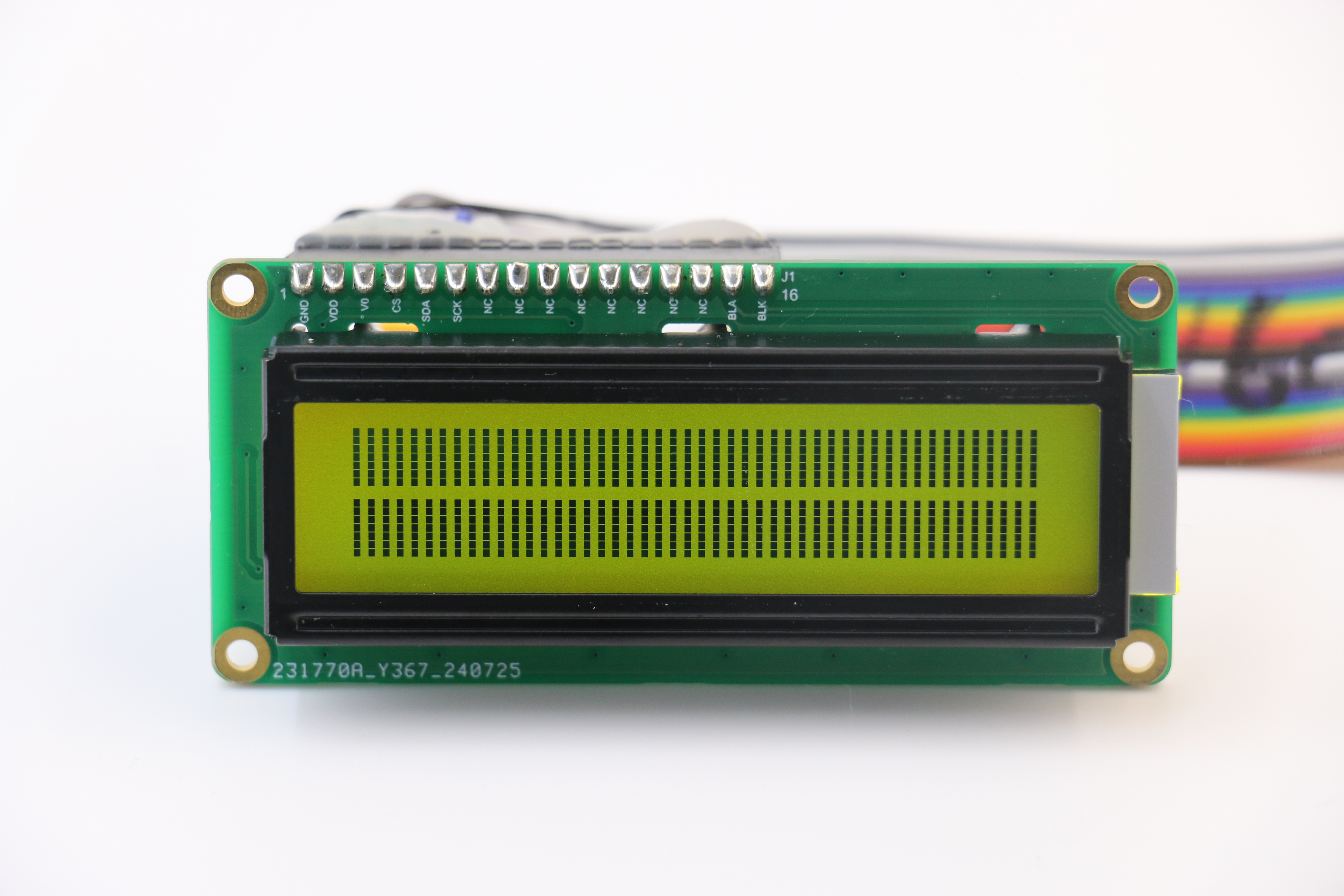

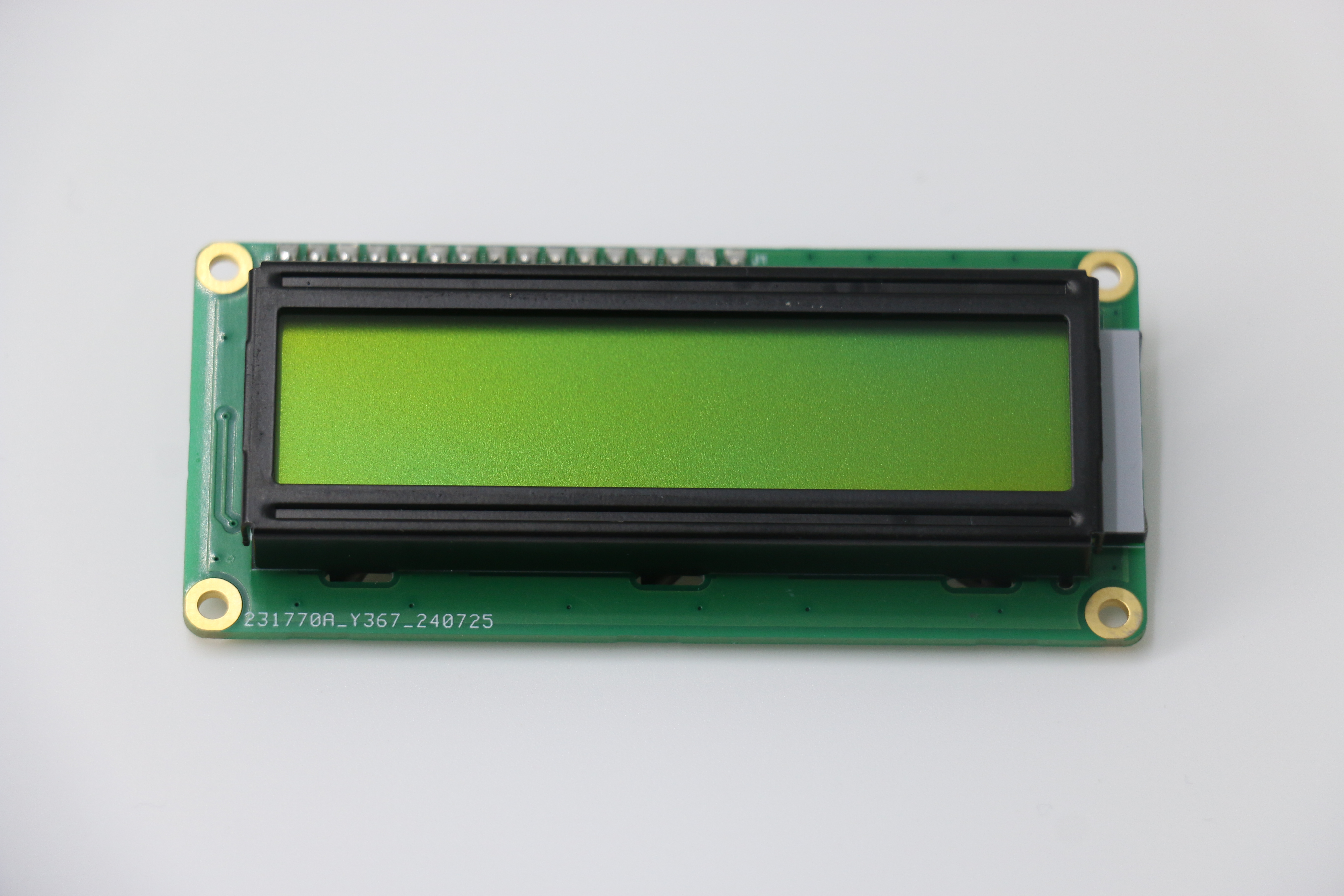

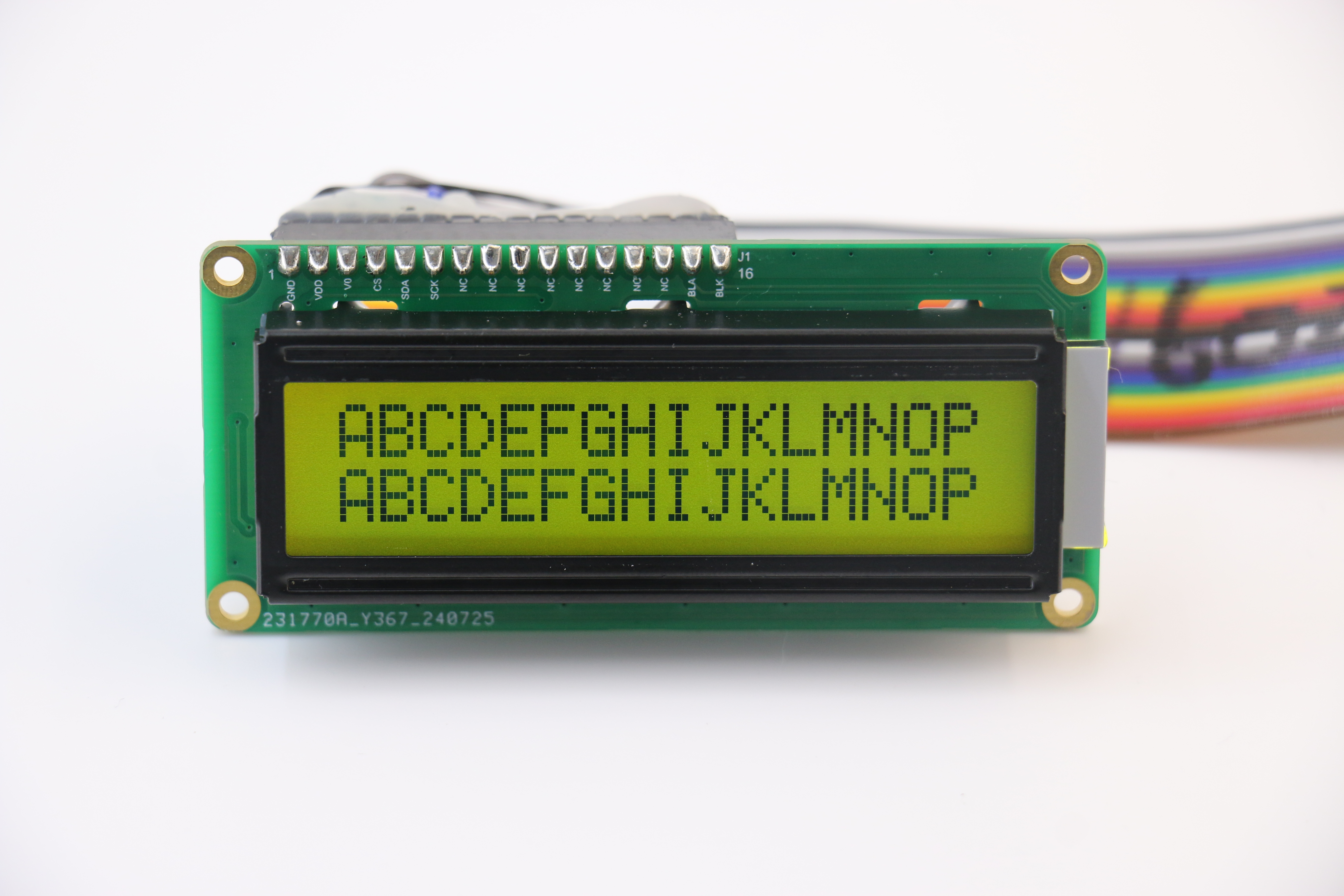

1).固定显示单元：屏幕由多个“字符显示位置”组成（例如常见的1602屏幕为“16列×2行”，而2004屏幕为“20列×4行”）。每个字符位置对应一个固定大小的点阵区域（通常为5×8或5×11点，例如5×8表示每个字符包含5列8行像素），只能在单个字符位置内显示预定义字符库中的字符。

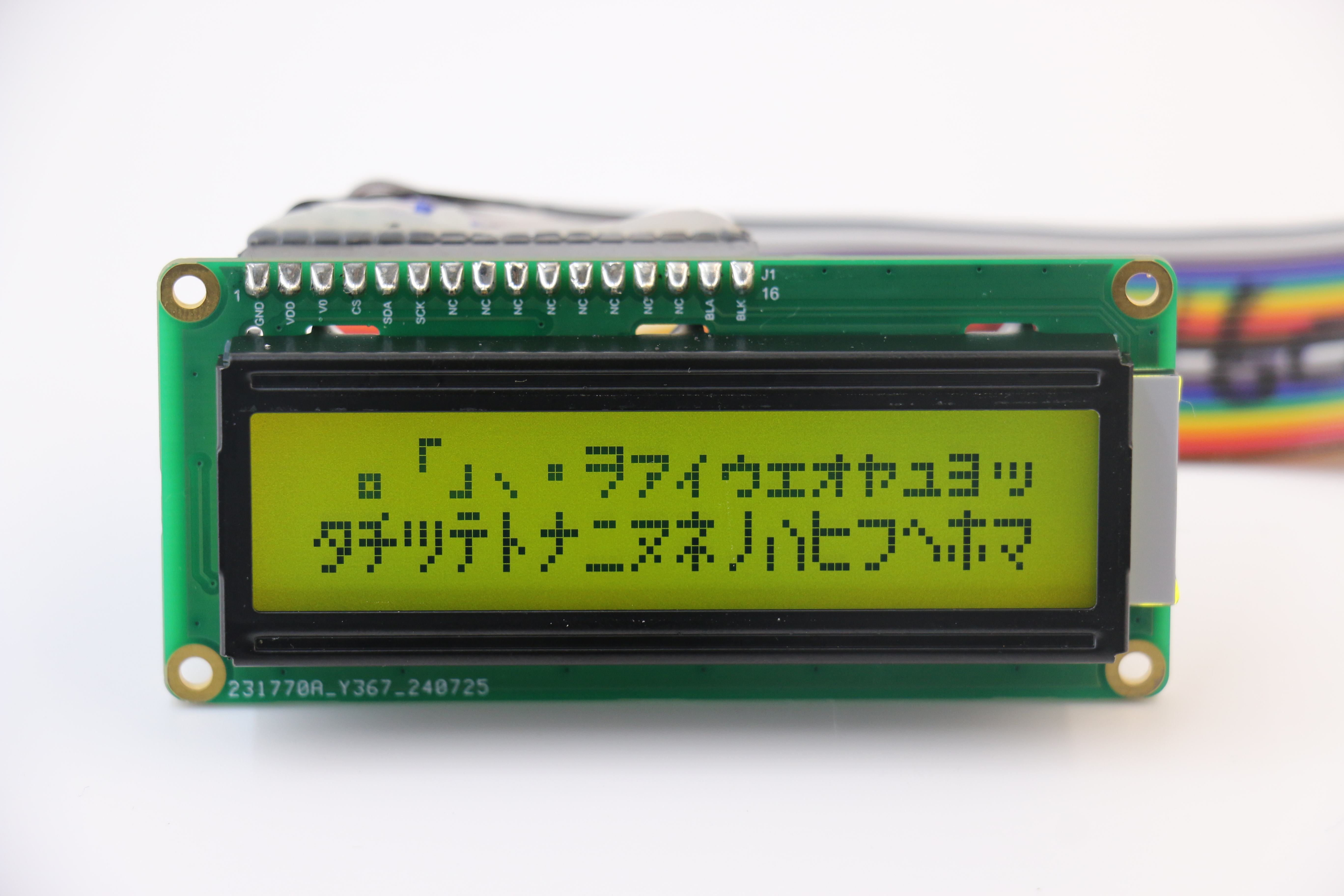

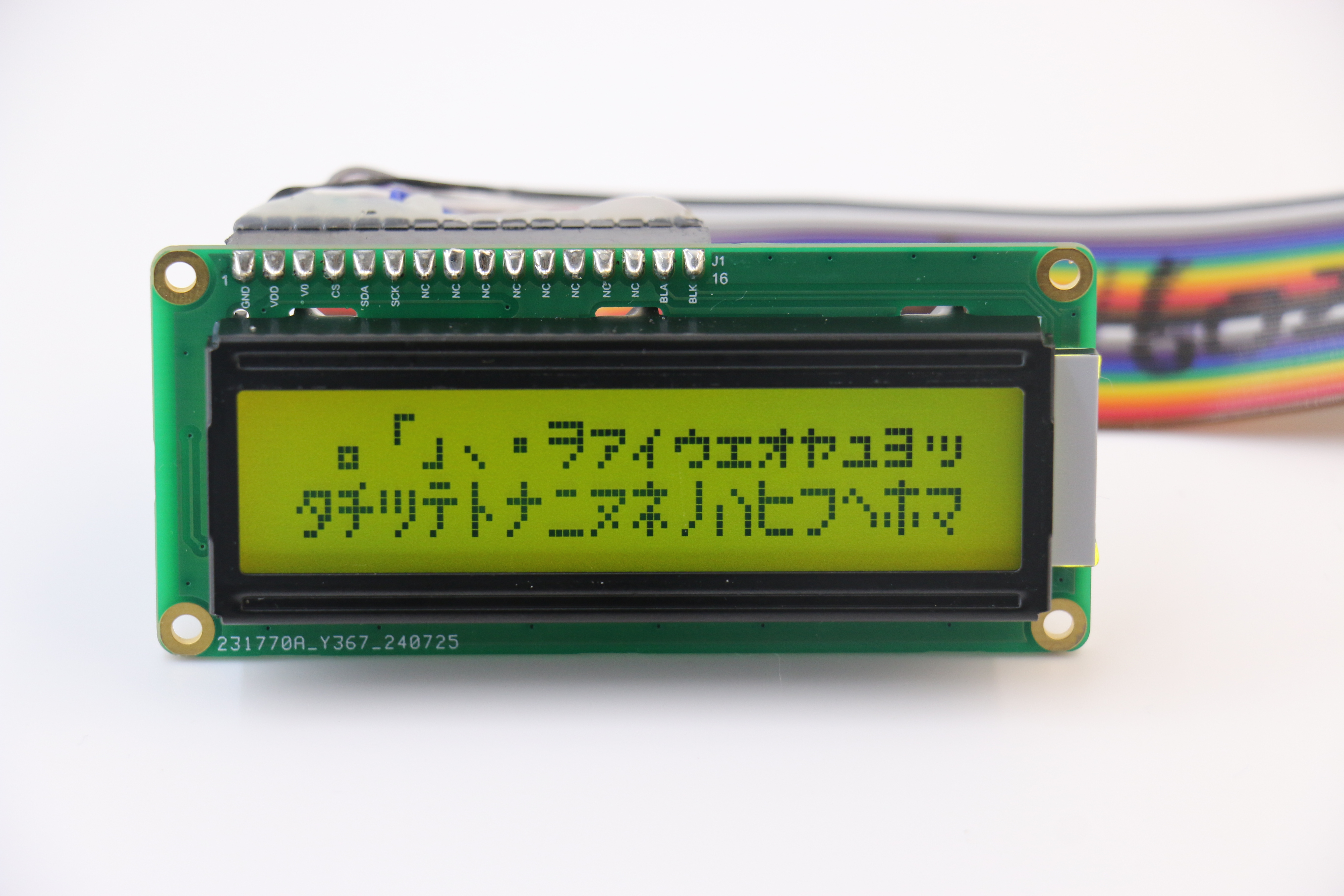

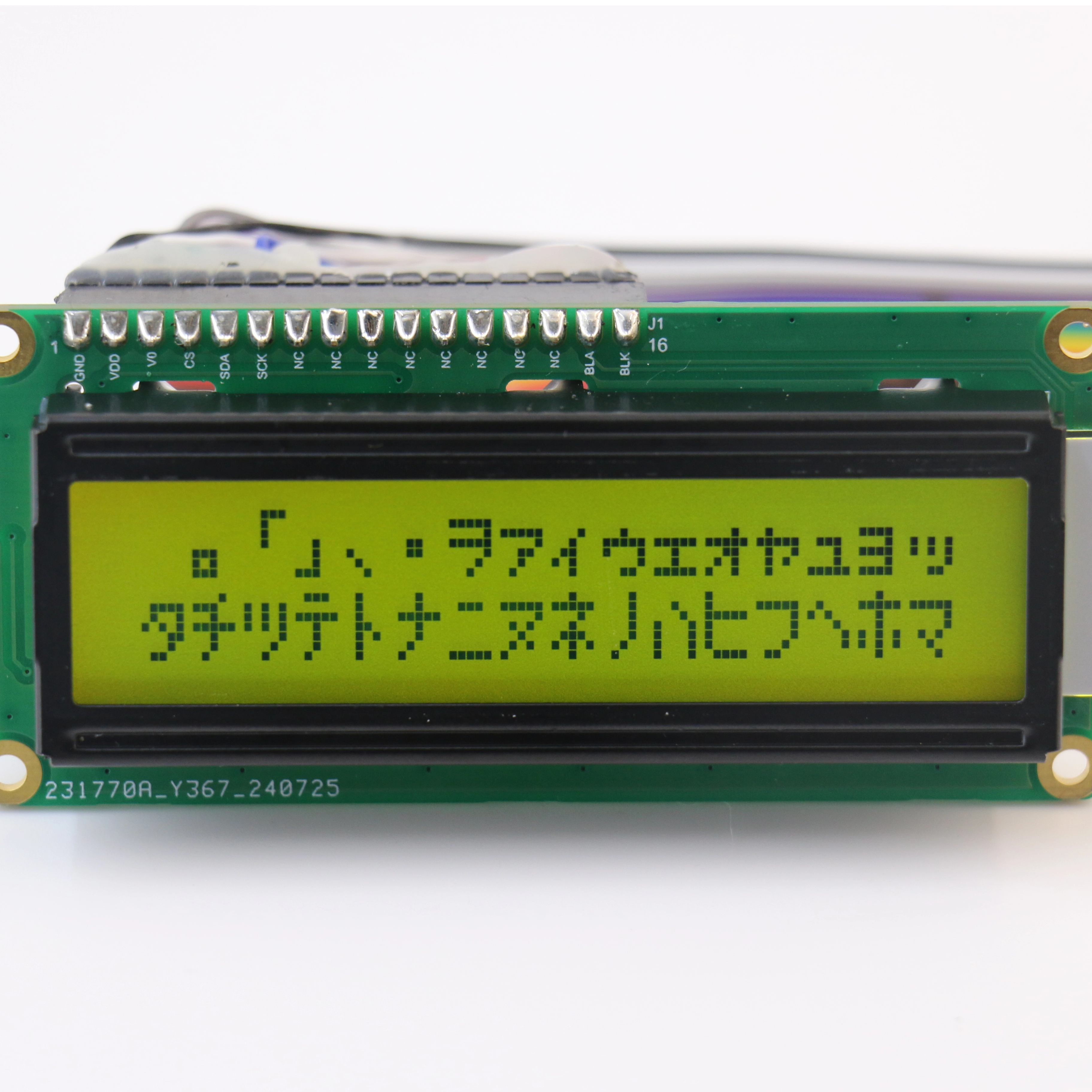

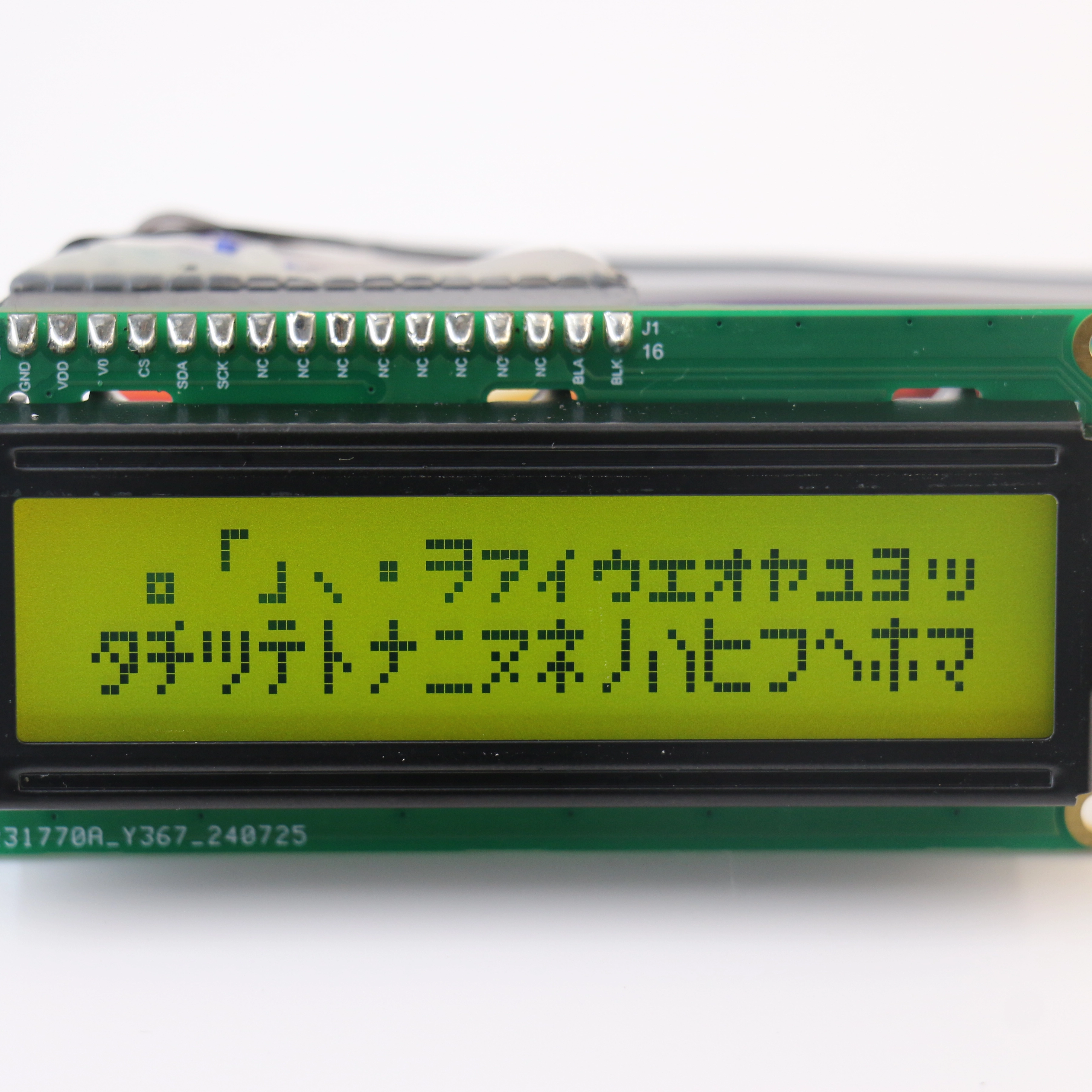

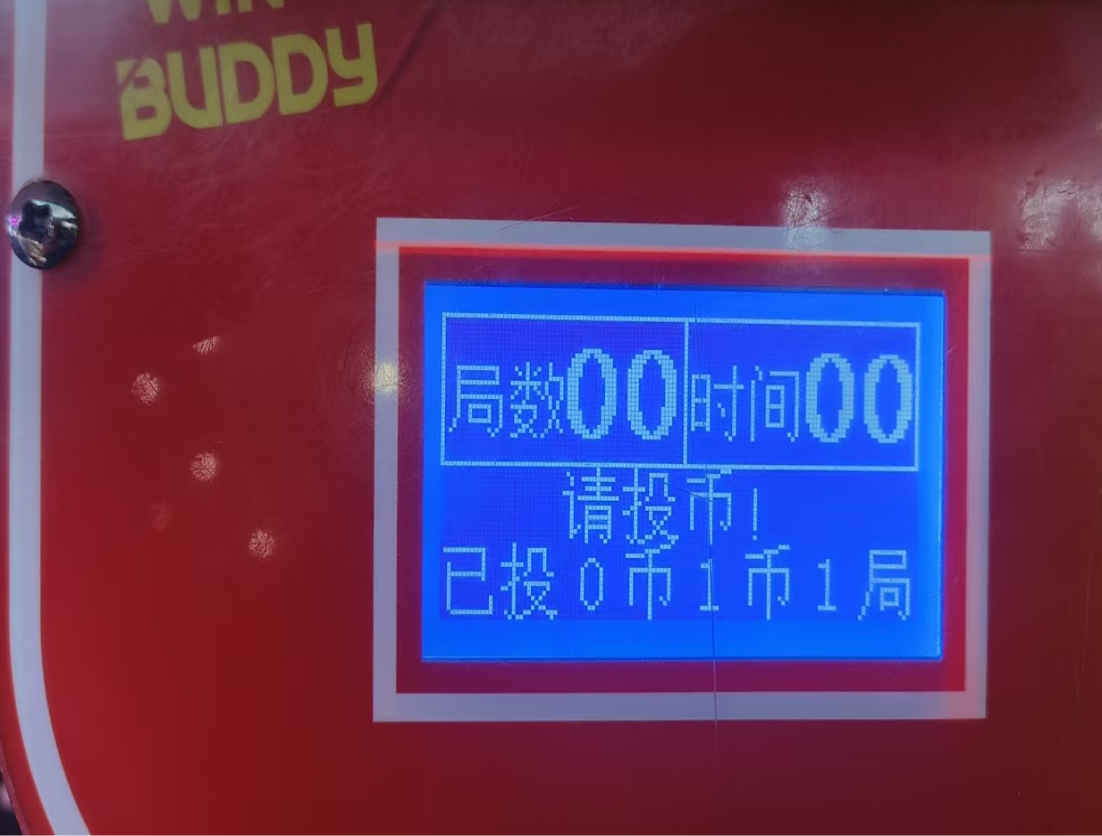

2）。字符库依赖性高：无法显示自定义图形或任意像素组合，仅支持内置字符集（例如，标准 ASCII 字符包括数字 0-9、字母 AZ/az、标点符号 '.' '-' '%' ）；显示汉字或特殊符号需要集成额外的扩展字符集（例如GB2312字符集），每个汉字占据两个标准字符位置（中文点阵通常为16×16，需要两个5×8/5×11点阵单元组合）。
3）。对比度可调的单色显示：仅支持黑白颜色（通常为“黑底白字”或“白底黑字”），缺乏灰度或彩色显示能力。屏幕对比度通常可以通过硬件电位器或软件命令进行调节（例如，调节背光亮度或像素对比度），以适应不同的照明条件（例如增强强光下的对比度以确保可读性）。
二.硬件及驱动特点：结构简单，易于集成
字符点阵显示器的硬件设计和驱动逻辑明显低于图形显示器复杂度，更适合资源受限的嵌入式场景：

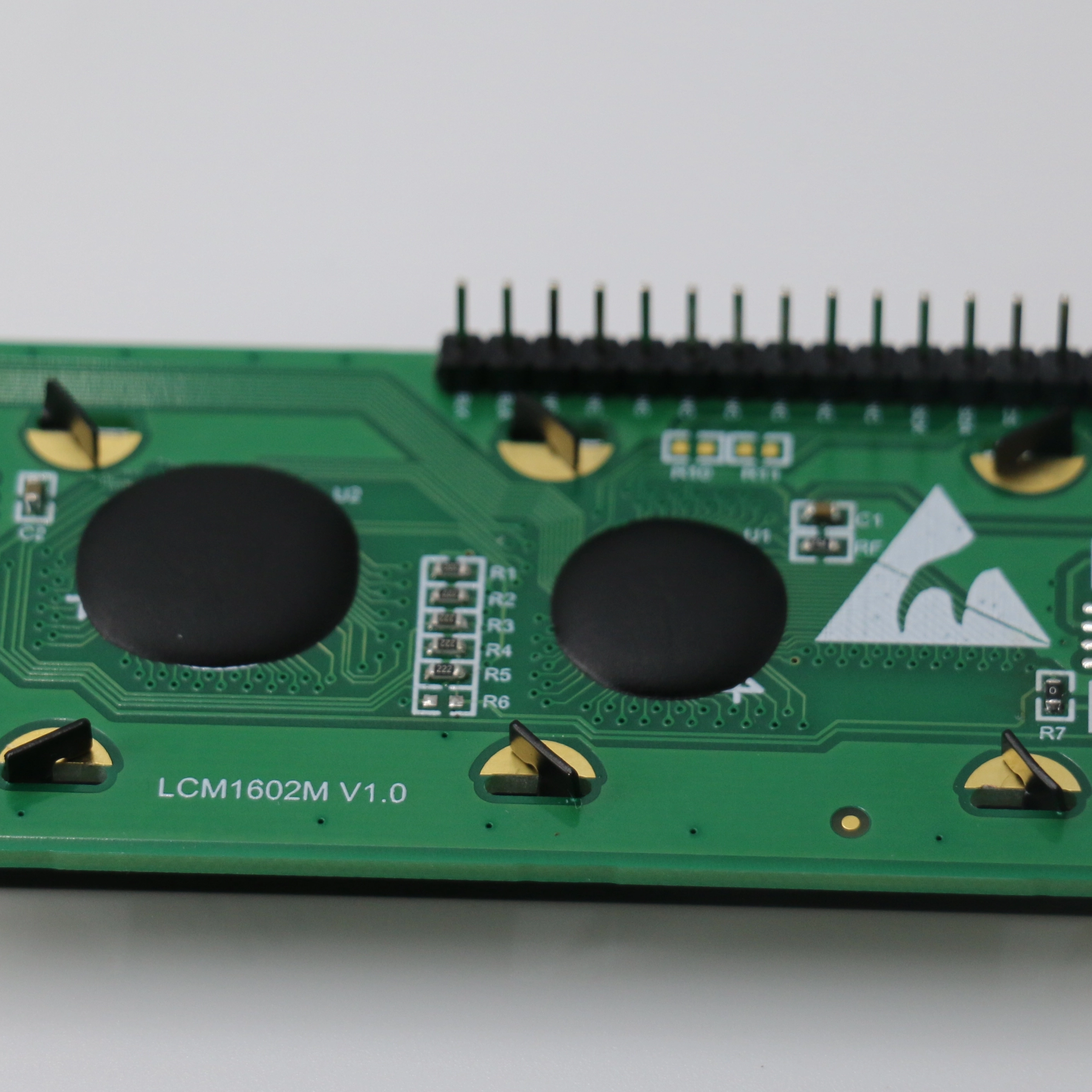

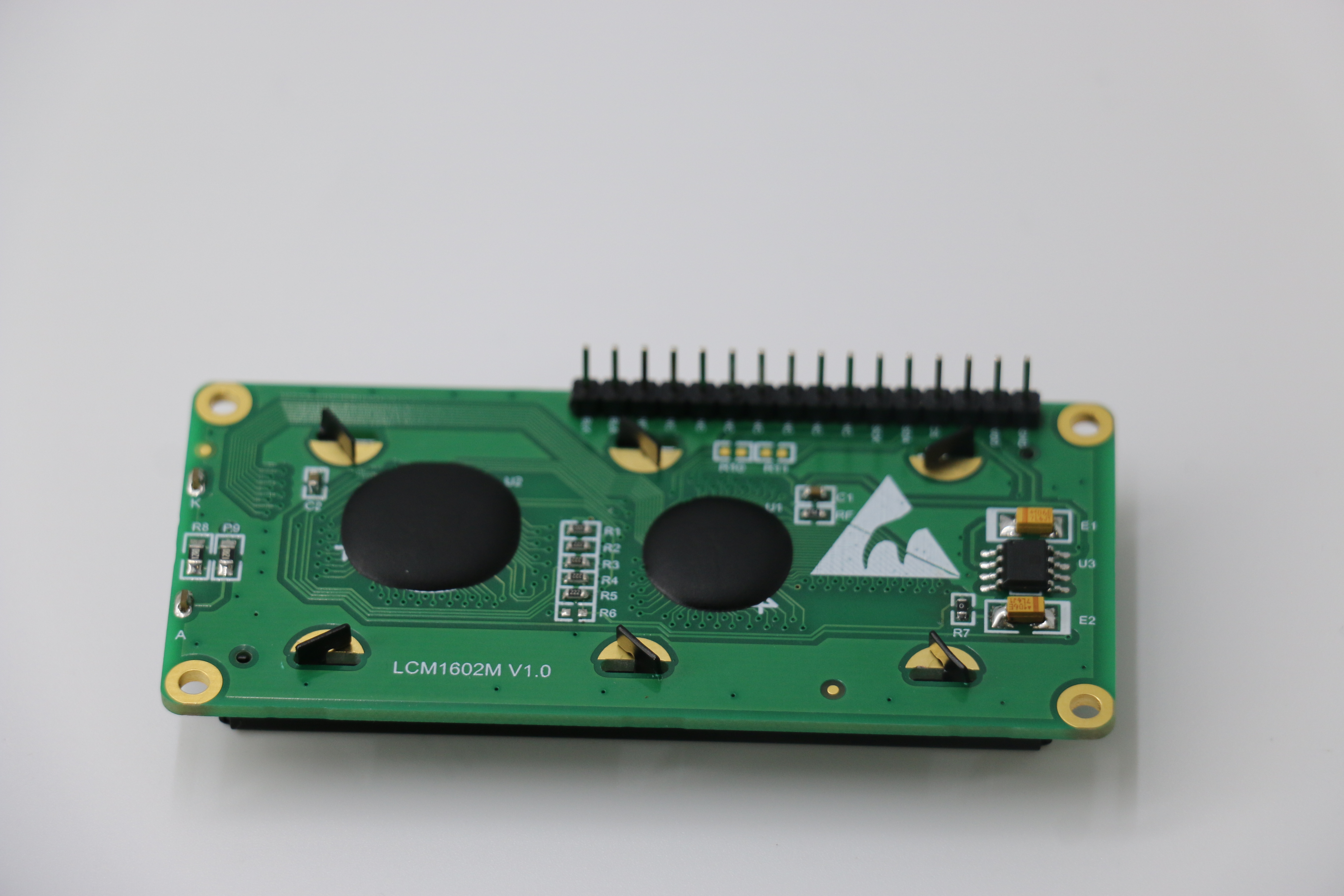

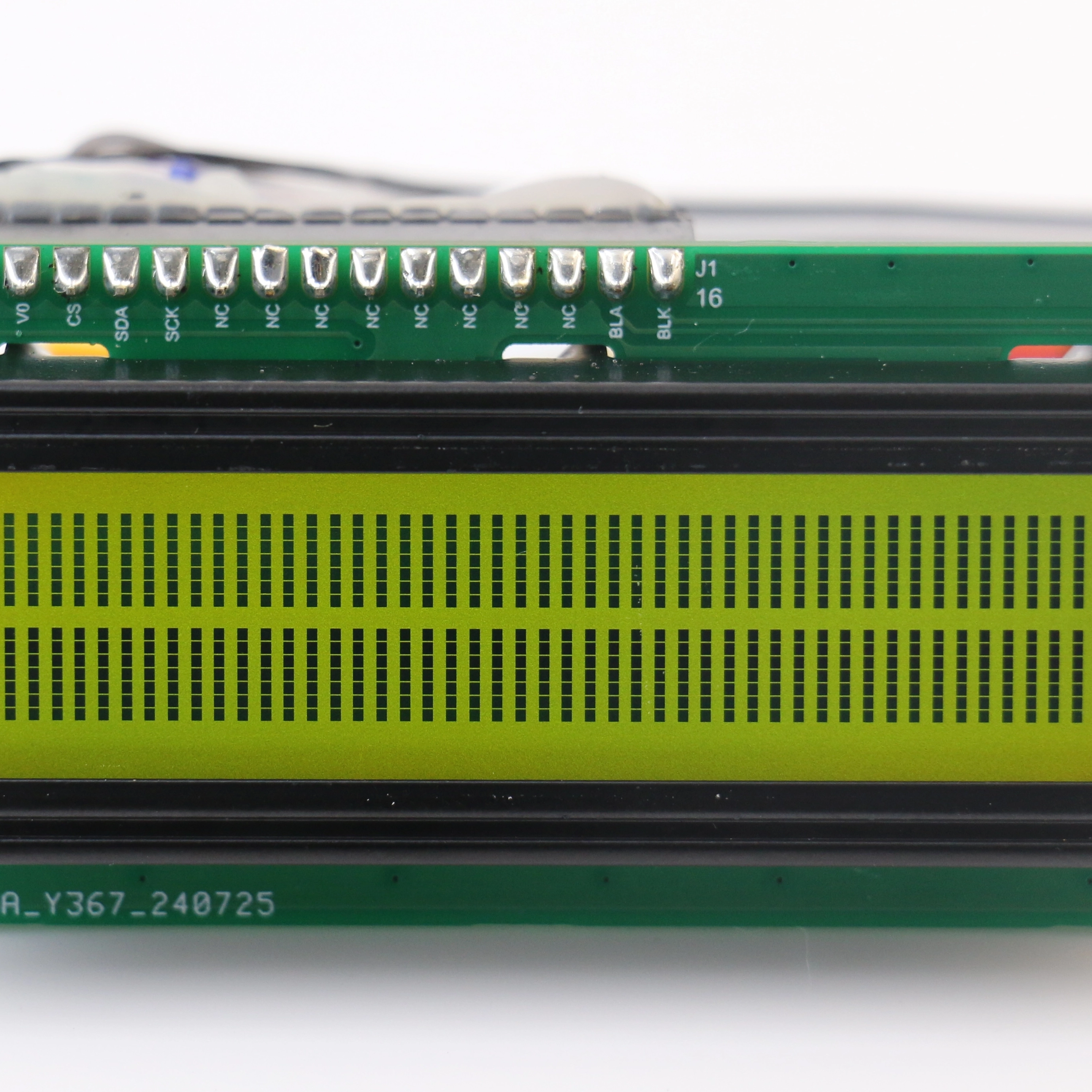

1).精简的硬件架构：显示核心由“字符生成器ROM（CGROM，存储预定义的字符库）”、“数据显示寄存器（DDRAM，存储要显示的字符的ASCII码）”和“点阵驱动电路”组成，无需复杂的像素控制模块；外部接口通常采用并行连接（例如，8位数据总线+3位控制总线，总共11个引脚）或简化的串行接口（例如，仅需要2个引脚的I⊃2;C接口），使得主机设备（例如微控制器）上的接线简单并且I/O端口消耗最小。
2）。简化的驱动逻辑：驱动器无需控制各个像素。它只需要通过命令将一个字符的ASCII码写入DDRAM（例如，写入“0x30”显示数字“0”，写入“0x41”显示字母“A”）。字符发生器自动检索相应的点阵数据并驱动显示。驱动程序代码很少（通常只需要几十条基本指令），无需复杂的图形算法（例如绘图或刷新）。这导致对主机设备的计算需求较低（例如，8 位 51 微控制器可以轻松驱动它）。
3）。固定尺寸和外形尺寸：
4).常见尺寸由“字符行数和列数”（而不是物理尺寸）定义，物理尺寸通常比较紧凑（例如1602显示器约80mm×36mm，2004显示器约110mm×60mm），以矩形小屏幕为主；无柔性或不规则形状，仅支持固定平面显示，适合小型设备（例如仪表板、家电控制区域）的面板安装。
 |  |  |
|
三．性能特点：低功耗、高可靠性、适合特殊环境
虽然字符点阵显示器没有出色的性能指标，但它们在“稳定性”和“功耗”方面具有显着优势，符合工业、医疗和类似场景的要求：
1) .低功耗操作：显示器在没有背光的情况下消耗最小的功耗（通常只有几毫安；例如，1602 显示器在静态显示期间消耗大约 2-5 毫安）。即使采用背光（例如 LED 背光），总功耗仍低于 10 mA（明显低于 TFT-LCD 所需的数十至数百 mA）。支持“睡眠模式”（通过软件命令停用某些电路），睡眠期间功耗降至1mA以下，适合电池供电的便携式设备（例如手持探测器、电子闹钟）。
2）。可靠性高、寿命长：消除液晶泄漏风险（部分早期型号采用结构稳定的TN型液晶）。无背光时屏幕寿命超过数万小时（背光寿命取决于LED，一般可达10,000-30,000小时）；抗干扰能力强，对电磁辐射（如工业设备电磁干扰）和温度波动具有良好的适应能力（典型工作范围：-20°C至70°C；工业级型号可扩展至-40°C至85°C），最大限度地减少屏幕失真或黑屏故障。适合长时间连续运行（例如工业设备监控显示器）。
3) .响应时间较慢（不是缺陷，与上下文有关）：LCD 响应时间通常为数十到数百毫秒（明显慢于 TFT-LCD 的毫秒响应）。然而，由于这些显示器主要显示静态或缓慢变化的字符（例如温度、时间、参数）而不需要快速动态显示（例如视频、动画），因此较慢的响应时间对其预期应用的影响可以忽略不计。相反，较低的驱动频率进一步降低了功耗。
四．应用适应性特点：成本低、适应性强、注重“简洁信息”
字符型点阵显示的特性定义了其应用边界，核心适应性为“仅文本/数字显示”的场景：
1）。成本优势显着：硬件结构和驱动逻辑简单，生产成本低（如1602显示屏一般每块成本只有几元到几十元，远低于图形显示屏的几十元）。这使得它们适合在低成本设备（例如家用电器、小型仪器、玩具）中大规模部署，从而大幅降低总体设备成本。
2）。信息显示“无冗余”：仅支持字符显示，迫使信息呈现“简洁”——无需处理复杂的图形、图标或交互界面。它仅传达核心数据（例如，“温度：25°C”、“电池：80%”、“错误代码：ERR01”），避免信息过载。这适合需要“快速访问关键信息”的场景（例如医疗仪器、工业监控）。
3）。高兼容性：标准化的驱动协议（如遵循HD44780控制器协议，兼容大多数字符显示器），可实现跨品牌、型号的相同规格屏幕（如1602显示器）之间直接互换，无需修改驱动；兼容绝大多数嵌入式主机平台（例如51微控制器、STM32、Arduino、Raspberry Pi），提供比定制图形显示器更高的兼容性。
该字符型点阵单色显示模块广泛应用于：
工业控制与自动化
一、工业控制与自动化
工业环境要求显示设备具有出色的稳定性、抗干扰性和低功耗。字符型点阵单色屏结构简单，故障率低，是此类场合的核心解决方案，主要用于：
1）。设备状态监控：PLC（可编程逻辑控制器）、变频器和传感器的操作面板显示“运行/停止”、“温度：25°C”和“压力：0.8MPa”等关键参数，使工程师能够实时监控设备状态。
2）。工业仪器显示器：万用表、示波器和信号发生器等测量仪器的屏幕，显示测量值（例如“12.34V”、“50Hz”）、范围（“DC 20V”）或错误代码（“ERR 01”）。这些不需要复杂的图形，只需要清晰的数据呈现。
3）。生产过程指示器：在流水线控制器或分选设备操作屏幕上显示“过程：1/5”、“产量：120台”、“通过：118台”等工艺信息，指导工人或设备执行后续操作。
|
|
二.嵌入式系统和智能硬件
嵌入式设备（例如由微控制器或 ARM 开发板驱动的设备）通常以有限的资源（计算能力、功耗、成本）运行。字符点阵显示器驱动复杂度低、尺寸紧凑，非常适合此类场景。典型应用包括：
1）。紧凑型控制器/模块：例如智能家居恒温器（显示“目标26℃/当前24℃”、“模式：自动”）或照明控制器（显示“亮度：70%”、“色温：4000K”）；物联网节点设备（例如显示“湿度：65%”、“电池：3.7V”的土壤湿度监测仪）。
2）。开发板/调试工具：如51单片机或STM32开发板的显示模块（最常见的是1602或2004显示器），在调试过程中用于显示变量值和程序状态（例如“LED ON”、“UART OK”），帮助开发人员快速识别问题。
3）。便携式检测设备：如手持式甲醛检测仪或PM2.5监测仪，显示“浓度：0.03mg/m³”或“级别：优秀”等结果。这些紧凑型设备需要高电池续航能力，而字符显示器则具有显着的低功耗优势。
|
|
三．消费电子产品和日常用品
在消费场景中，很多设备只需要“显示基本信息”，不需要复杂的视觉效果。基于字符的点阵单色屏因其成本低、易于集成而受到青睐，广泛应用于：
1）。家电控制面板：如老式微波炉（显示“时间：2:00”、“功率：高”）、洗衣机（显示“程序：快洗”、“剩余：15分钟”）、电饭锅（显示“烹饪/保温”、“倒计时：20分钟”）等设备具有固定功能，字符显示足以满足用户操作需求，同时降低整体单位成本。
2）。小型电子设备：如数字闹钟（显示“10:05”、“日期：2024-10-15”、“闹钟：开”）、电子秤（显示“体重：65.2kg”、“单位：kg”）、计算器（显示输入数字和结果，例如“123+456=579”）。
3）。汽车辅助显示：某些旧车型中的辅助仪表组、行车电脑（显示“速度：60km/h”、“燃油量：1/2”、“里程：12500km”）或轮胎压力监测系统（显示“左前：2.3bar”、“右后：2.2bar”）需要在振动和温度变化下稳定运行，这使得字符显示成为可靠的解决方案。
四．医疗和实验室设备
医疗环境要求显示性能具有严格的准确性和稳定性。字符点阵单色屏以其“零显示偏差、易读性”而闻名，应用于：
1）。基础医疗仪器：如电子体温计（显示“体温：36.5℃”、“测量完成”）、血压计（显示“收缩压：120mmHg/舒张压：80mmHg”、“心率：75 bpm”），让医护人员或用户能够快速获取重要的健康指标。

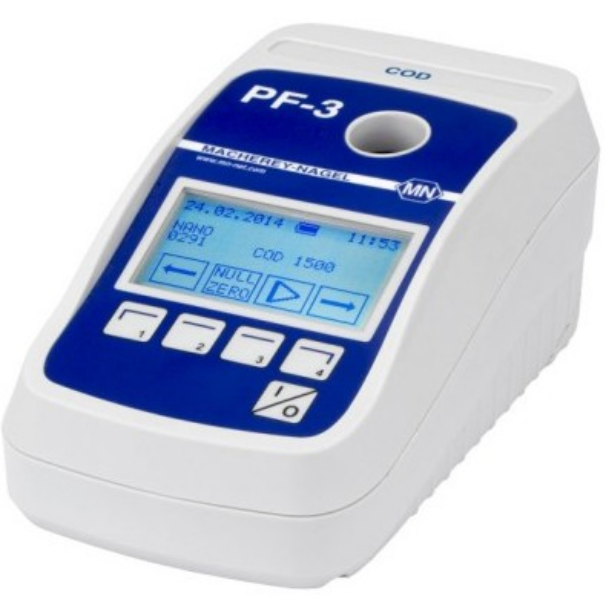

2）。实验室辅助设备：如离心机（显示“转速：5000rpm”、“时间：10min”）、培养箱（显示“温度：37℃”、“湿度：50%”）。这些仅需要操作参数显示，无需图形界面，简化了操作复杂性。
五、商业及办公配套设备
商业环境优先考虑“高效、低成本的信息传输”。字符显示器用于：

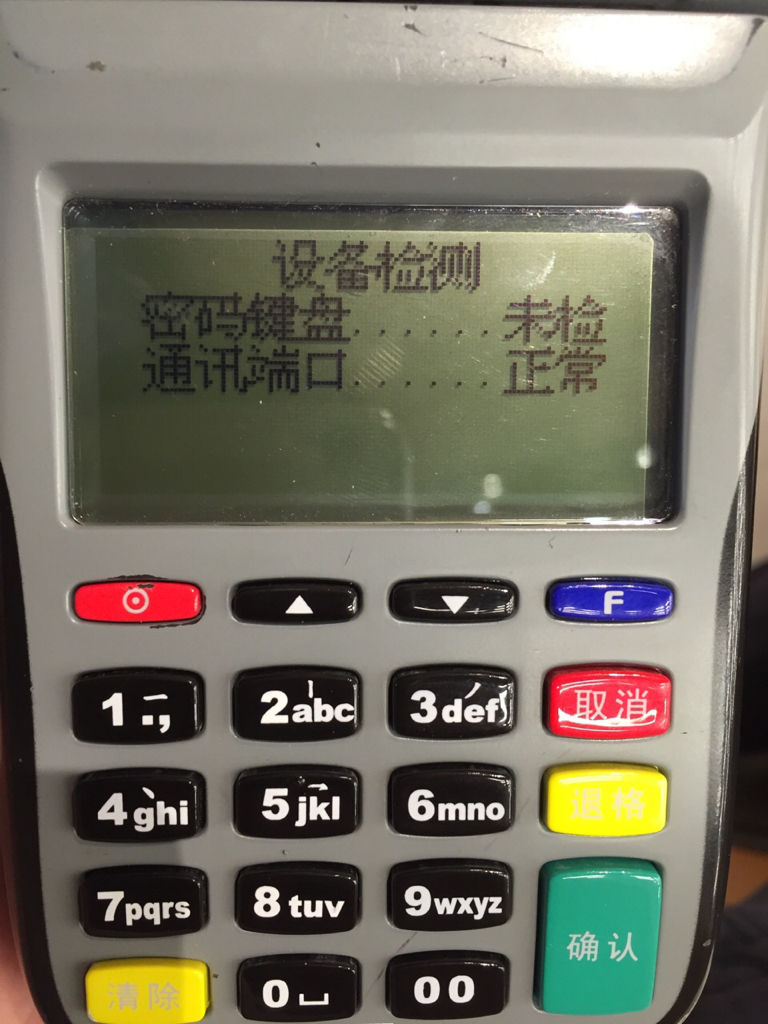

1）。 POS终端和收银机：传统收银机交易屏幕显示“金额：99.00元”、“已收到：100.00元”、“找零：1.00英镑”或读卡器状态提示（“刷卡成功”、“请重试”）。

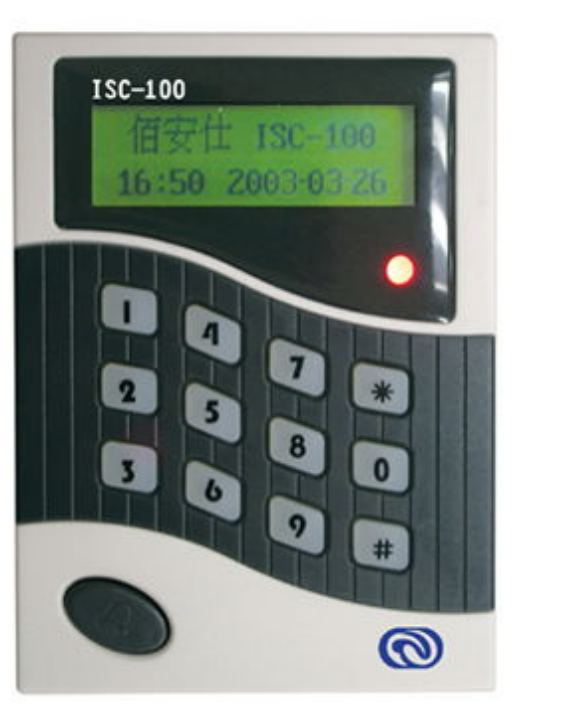

2）。考勤及门禁系统：如打卡机（显示“员工ID：001”、“时间：09:00”、“打卡成功”）或门禁控制器（显示“授权访问”、“密码错误”），信息简洁，不需要复杂的交互。
3）。小型信息终端：如电梯楼层显示屏（显示“当前：3F”、“上/下”）或停车场缴费终端（显示“停车费：15元”、“缴费成功”），只需要核心指令或数据传输。
