128x64分辨率平衡信息量和成本:显示4行中文(8行)或8行英文,加上简单的图形/图标(例如波形、状态符号)。
FSTN技术确保高对比度和6点钟宽视角,适用于面板安装设备。
-20℃~+70℃宽温范围和抗电磁干扰设计,工业使用稳定。
无背光(可选 LED 背光)可降低功耗,非常适合便携式工业工具。
![]() | ![]() | ![]() | ![]() |
经过高/低温和高湿度测试,确保在工业/医疗环境中可靠运行。
抗外界电磁干扰; COB封装和高品质材料确保使用寿命超过50,000小时。

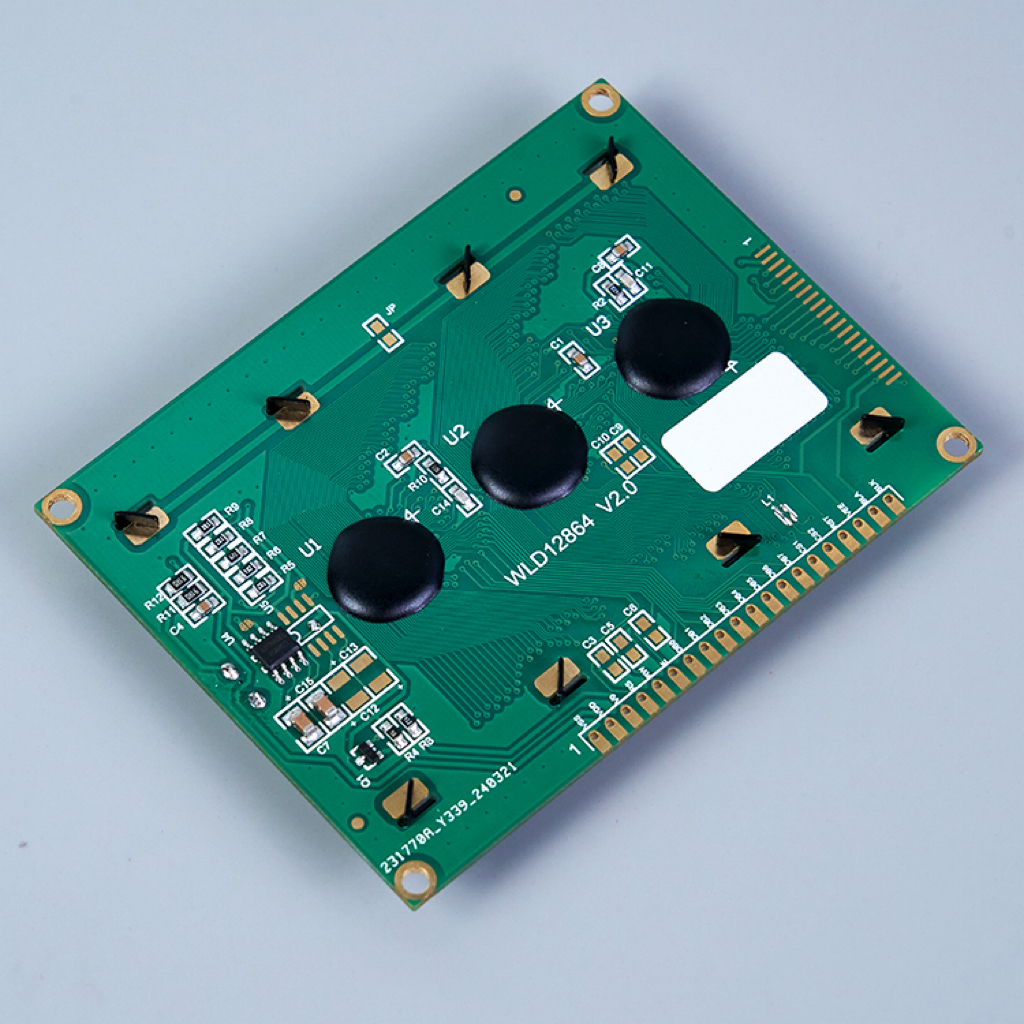

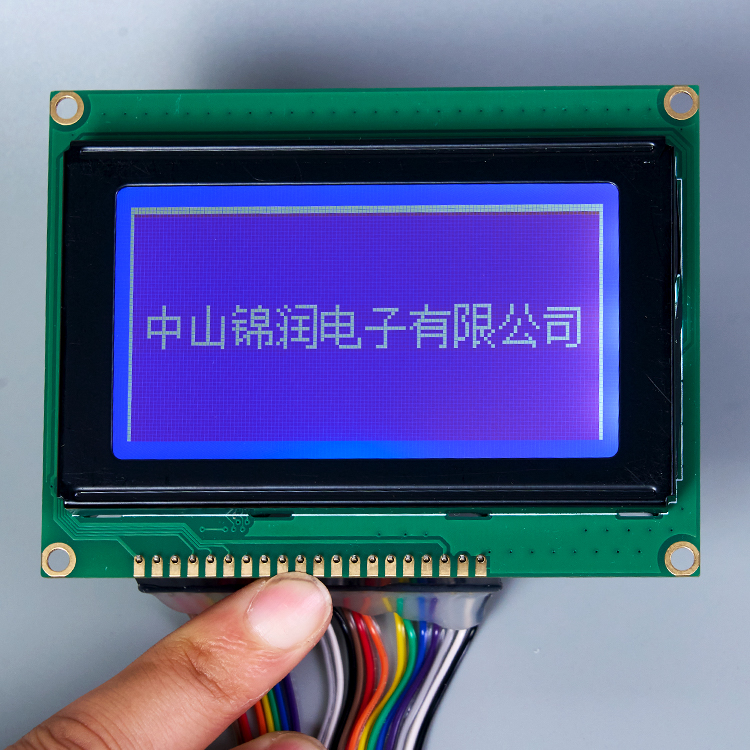

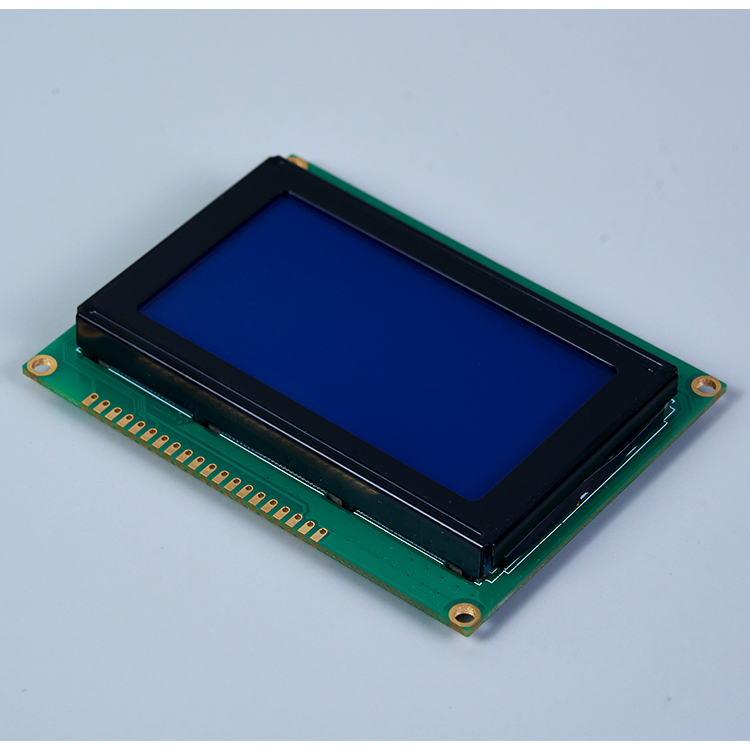

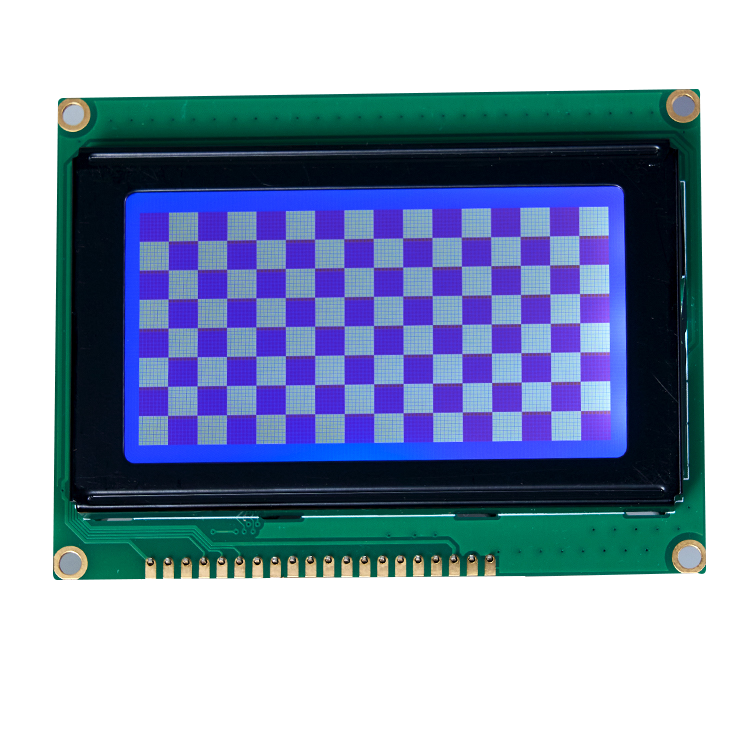

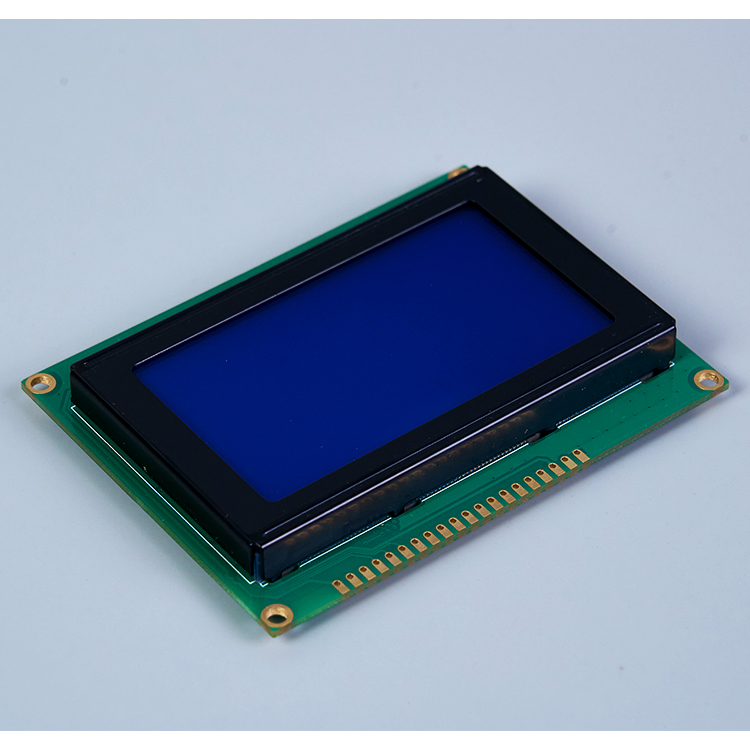

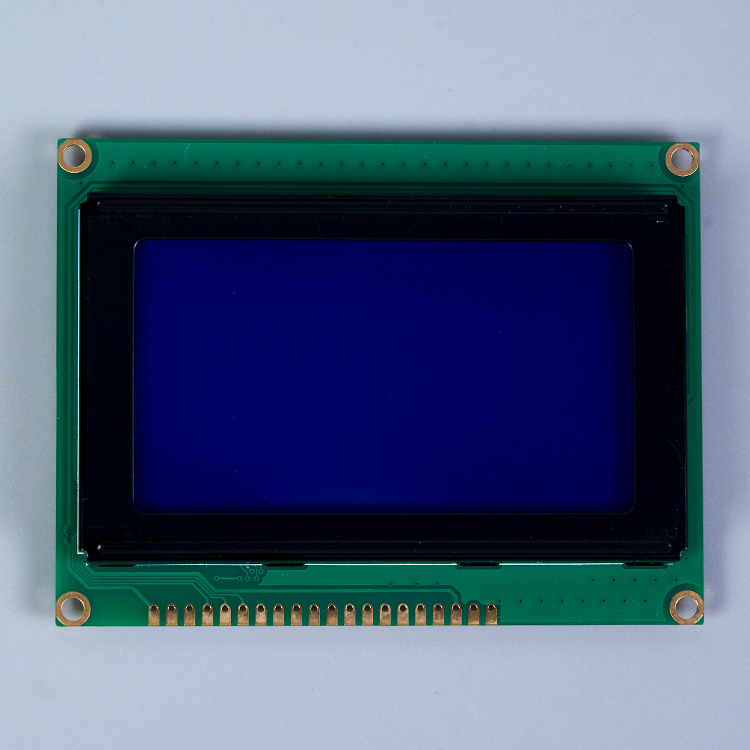

该图形液晶模块的型号为128644,点阵数为128×64。它采用FSTN显示技术,视角为6点钟方向,接口类型为6800。驱动IC组合为SBN6400加两颗SBN0064芯片。其外形尺寸为93mm×70mm×12.5mm,VA区域尺寸为70.6mm×43mm。电源电压为3.3V,采用具有半透明特性的正显模式。模块结构包括LCD、BL(背光)、PCB,连接方式为PITCH 2.54×20PIN。背光电路采用3个LED,正向电流(If)为45mA,正向电压(Vf)为3.0V。
| 产品规格信息 | |
| 模型 | 128644 |
| 格子数 | 128*64 |
| 显示类型/视角 | FSTN| 6点钟 |
| 界面 | 6800 |
| 驱动IC | SBN6400+SBN0064*2 |
| 外形尺寸 | 93毫米×70毫米×12.5毫米 |
| VA面积大小 | 70.6毫米×43毫米 |
| 电源电压 | 3.3V |
| 显示方式 | 正显,半透明 |
| 结构 | 液晶屏+背光+PCB |
| 连接方式 | 间距 2.54*20PIN |
| 背光电路 | 3LED If=45mA,Vf=3.0V |
数控机床、PLC控制器、测试测量设备(如示波器、万用表)、智能电表
优点:显示参数设置、实时数据、运行状态、波形简单;高稳定性,适合工业环境

汽车音响系统(音频显示)、行车记录仪、部分汽车仪表板信息显示
优点:显示信息和状态提示;宽温工作(一般为-20℃~+70℃),适应车内环境变化
便携式监护仪、血糖仪、输液泵
优点:显示生理参数、设备状态、报警信息;可靠性强,满足医疗设备严苛的稳定性要求

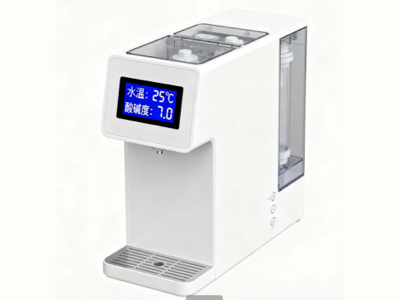

智能空调控制屏、热水器控制屏、考勤机、家电控制屏
优点:显示状态、设置菜单;成本可控,满足基本显示需求,耐用
通讯设备、工业遥控器、电子标签(非零售价格标签)、POS机终端
优点:作为人机交互界面,显示信息;接口丰富(支持并口/串口),方便与主控制器连接
是的。 128x64 分辨率支持通过 MCU 控制的像素更新绘制基本波形。
大多数型号支持可选的 SPI/IIC 接口(超出标准 6800 并行)以节省 MCU I/O 引脚。
FSTN(胶片补偿 STN)可减少色彩失真并提高对比度,使文本/图形在明亮环境中更加清晰。
