12点钟图形液晶模块带背光

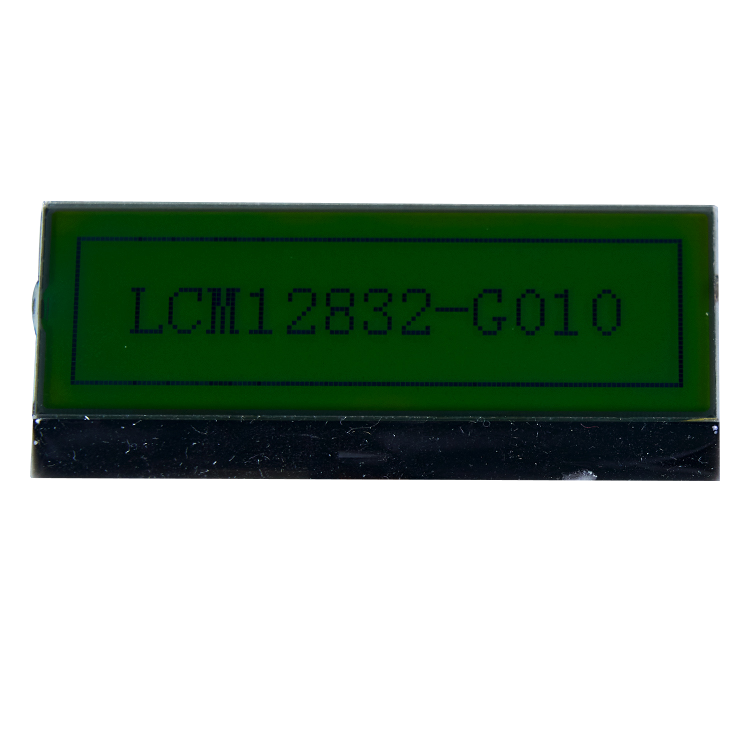

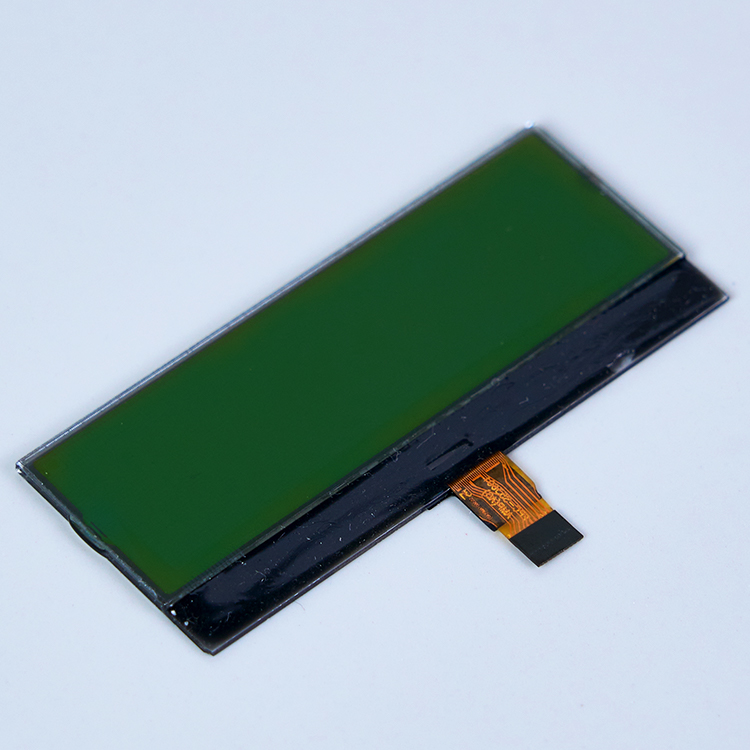

G010模块型号为G010，点阵数为128*32。其显示类型为STN，可视角度为12点钟。它支持4L_SPI接口并使用ST7567驱动IC。整体尺寸为63mm X 33.5mm X 2.0mm，VA区域尺寸为59mm X 17.5mm。它工作在3.3V电源电压下，具有全透明的正显模式。其结构为 LCD，具有可定制的背光选项（正/负白色、蓝色或绿色）。连接方式采用PITCH 0.5*10PIN插件。

先进的性能维度

显示性能和视角

12 点钟视角专为固定安装（如壁挂式控制面板和仪表顶部栏）而设计，采用成熟的 STN 技术。从自上而下的角度来看，它在 ±30° 偏移范围内保持卓越的清晰度。正向显示模式允许在光线充足的环境下轻松阅读，即使没有背光，显着提升视觉体验，同时节省能源。

高集成度&节省空间

该模块由功能强大的ST7567芯片驱动，内置512字节RAM和专用电源电路。这种高集成度消除了 4 到 6 个外部组件，节省了高达 30% 的 PCB 空间。超薄 2.0 毫米外形非常适合狭窄外壳，例如高级遥控器和智能恒温器。

超低功耗

该屏幕采用 3.3V 低电源供电，电流消耗低于 6mA，大大降低了系统能源需求。对于手持式 OBD 扫描仪和医用氧气监测仪等便携式、依赖电池的设备，这种效率意味着大大延长了使用寿命，降低了最终用户更换电池的频率。

环境适应性广

该屏幕专为适应极端条件而设计，可在 -20℃ 至 +80℃ 的工业级温度范围内完美运行。加上强大的抗电磁干扰 (EMI) 功能，它可以在汽车车厢的高温或厚重的工厂车间的电噪声中保证稳定、无闪烁的读数。

快速数据传输

该模块配备高度响应的 4L_SPI 接口，支持高达 10MHz 的时钟速度，可确保零延迟屏幕刷新。无论是渲染多行参数、实时数据、简单波形还是动态信息，显示器都能与高速工业和汽车系统保持同步。

定制化和多功能性

适应性是该模块设计的核心。凭借可定制的白色、蓝色或绿色背光选项，并支持正显和负显模式，它可以与各种 UI 设计无缝结合。它广泛应用于工业HMI、便携式医疗设备、汽车电子和智能家居系统。

质量控制和量产可靠性

该屏幕采用耐用的 LCD 结构，不易老化，使用寿命超过 60,000 小时，通常比主机设备本身更耐用。凭借高达 99.5% 的量产良率，为汽车主机厂和大型制造项目提供坚定不移的质量一致性和严格的成本控制。

 工业控制与人机界面

应用场景：数控机床操作面板、PLC控制器状态显示、变频器面板、测试测量仪器（如示波器、万用表）、智能电表/水表/煤气表、工业触摸屏辅助显示。

选择理由：

高可靠性：宽温度特性（通常为-20℃~+70℃）适合恶劣的工业环境。

丰富的信息显示：128x64分辨率足以显示多行参数、实时数据、简单波形、设置菜单、报警信息。

成本可控：在满足功能需求的前提下，成本远低于彩色TFT屏。

 便携式医疗设备

应用场景：血糖仪、电子血压计、血氧饱和度监测仪、便携式心电图机、输液泵显示界面。

选择理由：

极低功耗：大大延长电池供电设备的电池寿命，这是医疗设备的关键指标。

显示清晰：能够清晰显示生理参数、测量结果、波形、操作说明。

稳定性强：满足医疗设备对稳定性、可靠性的严格要求。

 汽车电子

应用场景：汽车诊断仪（OBD）、倒车雷达显示屏、汽车音响信息屏、车载电脑显示屏、轮胎压力监测系统（TPMS）显示终端。

选择理由：

环境适应性：能够承受较大的温度变化和车内电磁干扰。

宽视角：从驾驶员的角度清晰易读。

实用功能：完美适应显示车辆数据、诊断信息、音频列表等需求。

 智能家居和消费电子产品

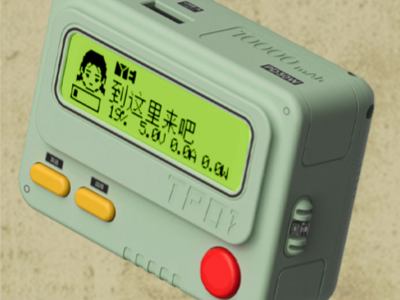

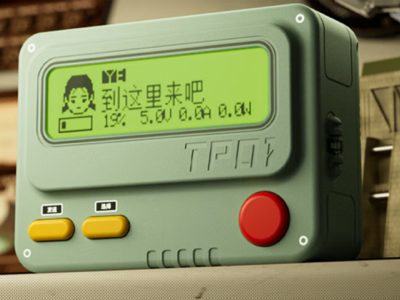

应用场景：智能恒温器、空气净化器控制面板、高级遥控器、咖啡机、洗衣机状态屏、健身器材（如跑步机）仪表板。

为什么与我们合作

选择正确的组件供应商是影响整个生产线的关键决策。我们不仅致力于提供卓越的硬件，而且致力于提供全面的制造优势，以简化您的运营。

• 毫不妥协的良率一致性： 凭借经过验证的 99.5% 良率，我们确保您收到的每批产品都符合完全相同的严格标准，从而防止代价高昂的装配线停机并减少材料浪费。

• 深度定制能力： 我们知道现成的产品很少能完美契合。我们的工程团队与您密切合作，根据您的具体设备规格定制背光颜色、连接引脚和显示模式。

• 供应链弹性： 作为一流的制造商，我们保持强大的原材料采购和简化的生产管道，即使是大批量的制造订单也能保证按时交货。

• 长期耐用性保证： 通过采用抗有机老化和耐受极端温度的材料，我们提供的组件可在数十年的现场使用中保护您品牌的可靠性声誉。

我们充当您自己的制造生态系统的延伸，提供主导您的特定市场领域所需的技术精度和可扩展能力。

6点钟和12点钟视角有什么区别？

6 点钟用于自下而上查看（例如，手持设备），而 12 点钟用于自上而下查看（例如，壁挂式面板）—G010 针对固定、俯视安装进行了优化。

模块可以不带背光使用吗？

是的。正性显示模式在光线充足的环境（例如客厅）中可读，无需背光，从而节省电力。

4L_SPI接口是否支持快速数据传输？

是的。 4L_SPI接口支持高达10MHz的时钟速度，确保动态数据（例如汽车转速）的快速更新。

内置 ST7567 控制器如何影响我的 PCB 布局？

ST7567驱动器IC将512字节RAM及其自身的电源电路直接集成到模块中。这消除了主板上 4 到 6 个外围组件的必要性，降低了布线复杂性，最大限度地减少了潜在的故障点，并节省了大约 30% 的宝贵 PCB 空间。

该液晶模块可以在不使用背光的情况下高效运行吗？

绝对地。由于它采用全透明的正性显示模式，因此在光线充足的环境下，暗像素与自然背景形成鲜明对比。在这些条件下禁用背光进一步降低了本已较低的功耗，从而最大限度地延长了便携式设备的电池寿命。

4L_SPI 接口的速度是否足以进行实时汽车诊断？

是的，4L_SPI 接口支持高达 10MHz 的时钟速度。这种高速数据传输可确保快速变化的指标（例如发动机转速、实时轮胎压力更新或实时传感器波形）立即呈现在 128x32 网格上，而不会出现任何重影或视觉滞后。

该模块在有重型机械的环境中表现如何？

该显示器具有很强的抗电磁干扰（EMI）特性和-20℃至+80℃的宽工业工作温度范围。这可以确保来自工厂电机、变频器或汽车发动机的电噪声不会导致屏幕闪烁、冻结或数据损坏。
