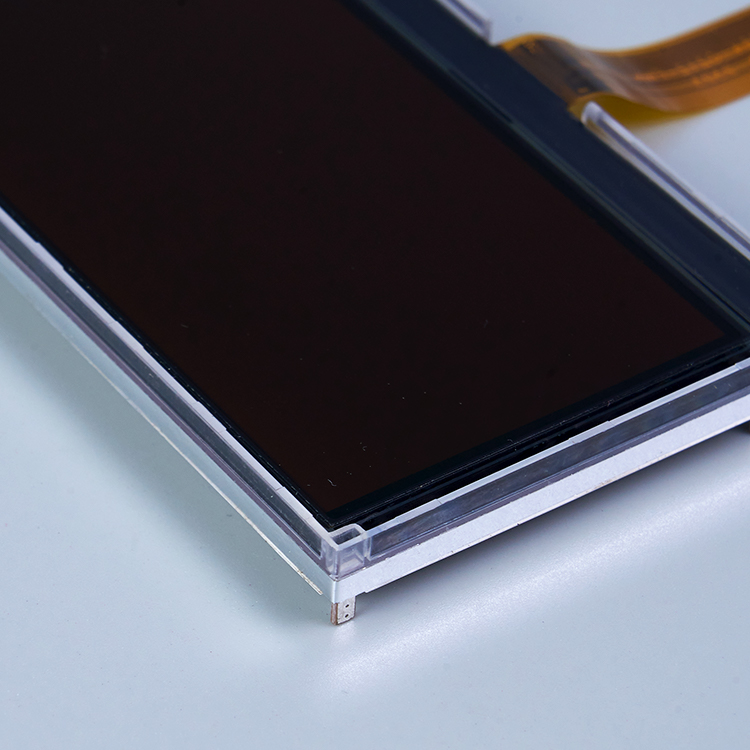

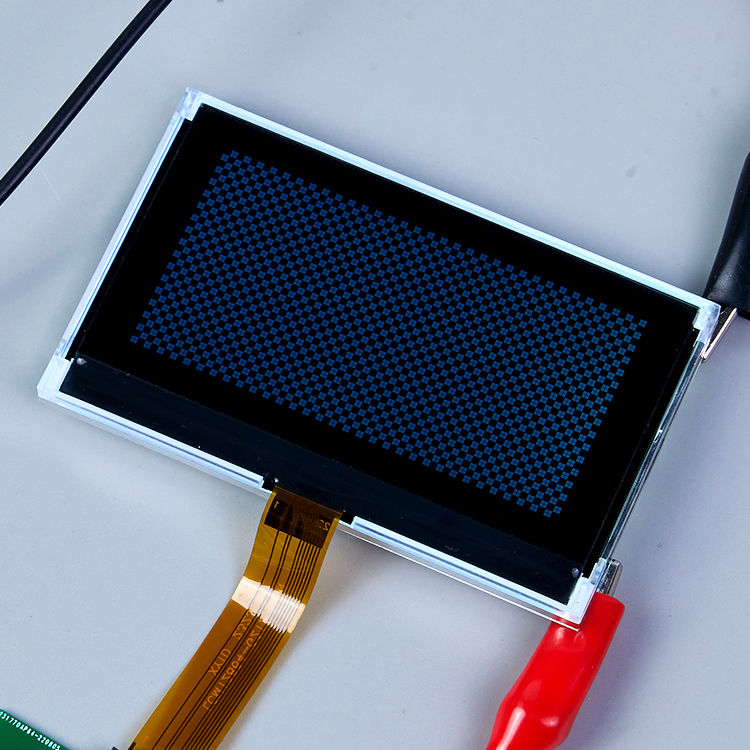

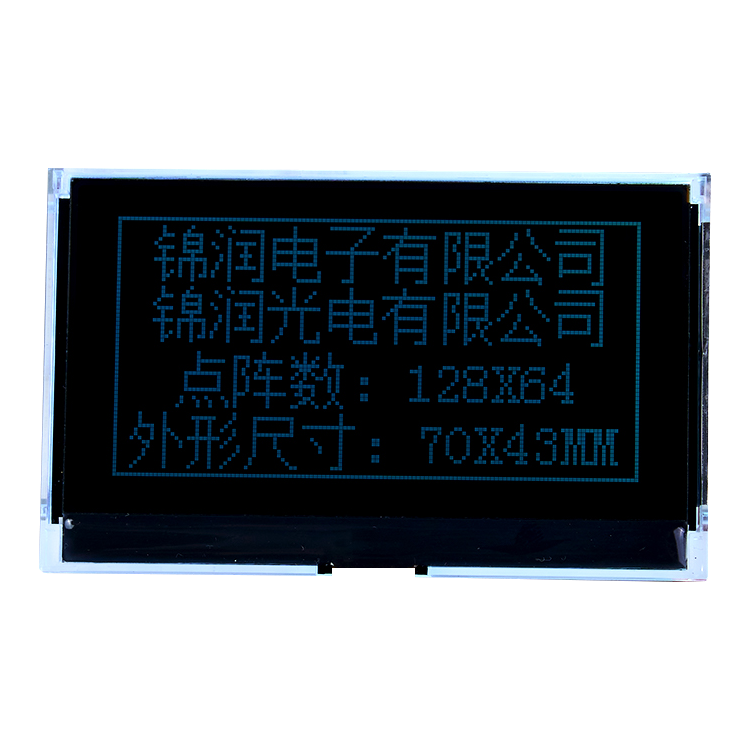

适用于消费电子产品的定制 128x64 图形 LCD

该图形液晶模块型号为G212，具有128*64点阵。它具有DFSTN显示类型和6点钟视角，采用4L_SPI接口，并配备ST7567驱动IC。其整体尺寸为84.5mm×51.8mm×10mm，VA区域尺寸为71.7mm×38.8mm。电源电压3.3V，采用全透明负片显示方式。连接方式为PITCH 0.5×20PIN插件式，背光电路由4个LED组成，工作电流（If）为60mA，正向电压（Vf）为4V。

技术规格和性能

该显示模块以坚如磐石的技术基础为基础构建，满足现代电子工程师要求的严格性能基准。它满足了系统兼容性和持续卓越运营的核心需求。

• 高集成度 ST7567 控制器： 这款功能强大的驱动器 IC 简化了系统复杂性，使您的工程团队能够缩短开发周期并实现与主流微控制器的无缝同步。

• 卓越的对比度： 负片显示模式与完全透明相结合，可确保发光像素在黑暗背景下脱颖而出，为高端消费电子产品提供卓越的美感。

• 高效的数据传输： 利用4线SPI接口，屏幕保证快速、无滞后的数据更新，这对于实时监控和动态波形渲染（无系统瓶颈）至关重要。

定制能力

我们知道没有两个项目是完全相同的。作为一家专业制造商，我们提供广泛的结构和视觉定制，以确保显示屏完美地集成到您独特的产品外壳中。

• 灵活的界面选项： 定制用户界面布局、启动徽标和自定义图标，以完美符合您的品牌形象和用户体验目标。

• 硬件适应性： 修改 FPC 连接长度、形状和引脚排列以匹配您的特定 PCB 布局，从而消除组装过程中尴尬的解决方法。

• 照明定制： 调整背光颜色和强度以适应特定环境，无论您需要智能恒温器的微妙发光还是医疗设备的明亮、高可见度屏幕。

环境适应性和可靠性

当您的产品部署在现场时，可靠性是不容忽视的。该模块经过严格设计，可以承受恶劣的条件，确保在多年的连续运行中不间断的性能和零屏幕烧屏。

• 极端温度恢复能力： 该屏幕的额定工作范围为 -20℃ 至 +70℃，可在冰冻工业环境中保持流体液晶响应时间，并在闷热的汽车车厢中抵抗退化。

• 坚固的 EMI 屏蔽： 经过精心设计，可抵抗电磁干扰，即使安装在重型机械或复杂的汽车线束附近，也能确保稳定、无闪烁的数据显示。

• 户外可视性增强： 显示屏在室外阴凉环境下仍保持出色的可读性，并可选配防眩光处理，以对抗室外计量应用中的直射阳光反射。

 工业控制与人机界面

这是它最经典、应用最广泛的领域。

应用场景：数控机床操作面板、PLC控制器状态显示、变频器面板、测试测量仪器（如示波器、万用表）、智能电表/水表/煤气表、工业触摸屏辅助显示。

选择理由：

高可靠性：宽温度特性（通常为-20℃~+70℃）适合恶劣的工业环境。

丰富的信息显示：128x64分辨率足以显示多行参数、实时数据、简单波形、设置菜单、报警信息。

成本可控：在满足功能需求的前提下，成本远低于彩色TFT屏。

 便携式医疗设备

应用场景：血糖仪、电子血压计、血氧饱和度监测仪、便携式心电图机、输液泵显示界面。

选择理由：

极低功耗：大大延长电池供电设备的电池寿命，这是医疗设备的关键指标。

显示清晰：能够清晰显示生理参数、测量结果、波形、操作说明。

稳定性强：满足医疗设备对稳定性、可靠性的严格要求。

 汽车电子

应用场景：汽车诊断仪（OBD）、倒车雷达显示屏、汽车音响信息屏、车载电脑显示屏、轮胎压力监测系统（TPMS）显示终端。

选择理由：

环境适应性：能够承受较大的温度变化和车内电磁干扰。

宽视角：从驾驶员的角度清晰易读。

实用功能：完美适应显示车辆数据、诊断信息、音频列表等需求。

 智能家居和消费电子产品

应用场景：智能恒温器、空气净化器控制面板、高级遥控器、咖啡机、洗衣机状态屏、健身器材（如跑步机）仪表板。

选择理由：

良好的用户体验：可以提供比分段屏幕更人性化、更灵活的图形界面。

高性价比：在提升家电档次感的同时，有效控制机器的整体成本。

接口简单：SPI接口方便与各种主控芯片连接。

 仪器仪表及专业设备

应用场景：通讯测试设备、网络交换机/路由器状态屏、科研仪器、电子秤、安防报警板。

选择理由：

专业感强：单色屏显示数据，聚焦、不眩光，适合专业场合。

定制灵活：您可以自由定义显示内容、绘制Logo、自定义图标。

寿命长：无烧屏风险，适合需要长期甚至常年通电运行的设备。

质量控制和认证

采购零部件绝不能涉及质量赌博。我们的制造流程遵循严格的标准，确保您收到的每块屏幕均符合高风险项目所需的确切规格。

• 严格的全检协议： 每个模块在出厂前都经过100%严格的测试阶段，保证零坏点、一致的背光均匀性和完美的IC通信。

• 先进的制造技术： 利用成熟的 COB 和 COG 封装技术，我们实现了极高的良率，从而降低了最终组装产品的缺陷率并提高了可靠性。

• 全球合规标准： 严格遵守ISO9001质量管理体系的工厂制造，所用材料完全符合RoHS和CE指令，确保顺利进入国际市场。

供应链和制造能力

优质产品的好坏取决于其可用性。我们提供坚如磐石的供应链基础，使您的采购团队能够充满信心地规划大规模生产运行。

• 大规模生产规模： 我们最先进的设施能够无缝处理大批量订单，确保您的装配线不会因组件短缺而面临停机。

• 快速原型设计和交付： 通过我们的加急采样流程加速您的研发，在短短 1 至 7 天内交付定制原型，然后为批量制造提供极快的周转时间。

• 长期供应安全： 我们致力于提供长期的生命周期支持和稳定的材料采购，保护您的产品设计免受组件突然报废和昂贵的重新设计的影响。

为什么选择我们

与成熟的制造商合作可以将组件采购从物流难题转变为战略优势。我们不仅仅提供屏幕；我们提供全面的显示解决方案，专为您的成功而设计。

• 工程专业知识： 我们的专业研发团队与您的工程师密切合作，从最初的设计阶段到最终的批量生产提供深入的技术支持。

• 成本优化： 通过简化制造流程并利用规模经济，我们提供极具竞争力的价格，而不会影响显示器的结构完整性或视觉性能。

• 坚定不移的可靠性： 以标准的 12 个月保修和快速响应的售后支持网络为后盾，我们坚定地支持我们生产的每个模块的耐用性和功能性。

• 无缝集成： 通过随时提供全面的数据表、初始化代码和结构图，我们大大减少了将您的新产品投入使用所涉及的摩擦。

DFSTN 和 STN 有什么区别？

DFSTN具有更好的对比度和更宽的视角，适合需要多个位置清晰可见的场景。
