精确段显示:TN正透射技术,确保功率、电压、电流数据的准确呈现(非常适合户外电源)。
即插即用方便:标准SPI/3线串行接口可快速连接主控芯片,缩短开发时间。
超低功耗:微安级工作电流可为便携式储能单元等电池供电设备节省能源。
结构紧凑:95.60mm×51.20mm×12.00mm尺寸(含插座)适合智能恒温器、电子秤等小型设备。
![]() | ![]() | ![]() | ![]() |
近年来全球储能产业的快速发展,有力带动了储能电源段码屏的需求。随着光伏、风电装机容量的不断增加,配套储能电站规模不断扩大,便携式储能设备也因户外经济的兴起而受到市场欢迎,这些都为段码屏创造了巨大的市场空间。虽然目前缺乏储能电源段码屏的精准统计数据,但行业机构预计,到2023年,全球储能电源段码屏市场规模将达到数亿元。在储能电源设备普及和段码屏成本优势的双重作用下,预计2024-2029年市场规模将保持12%~18%左右的复合年增长率。

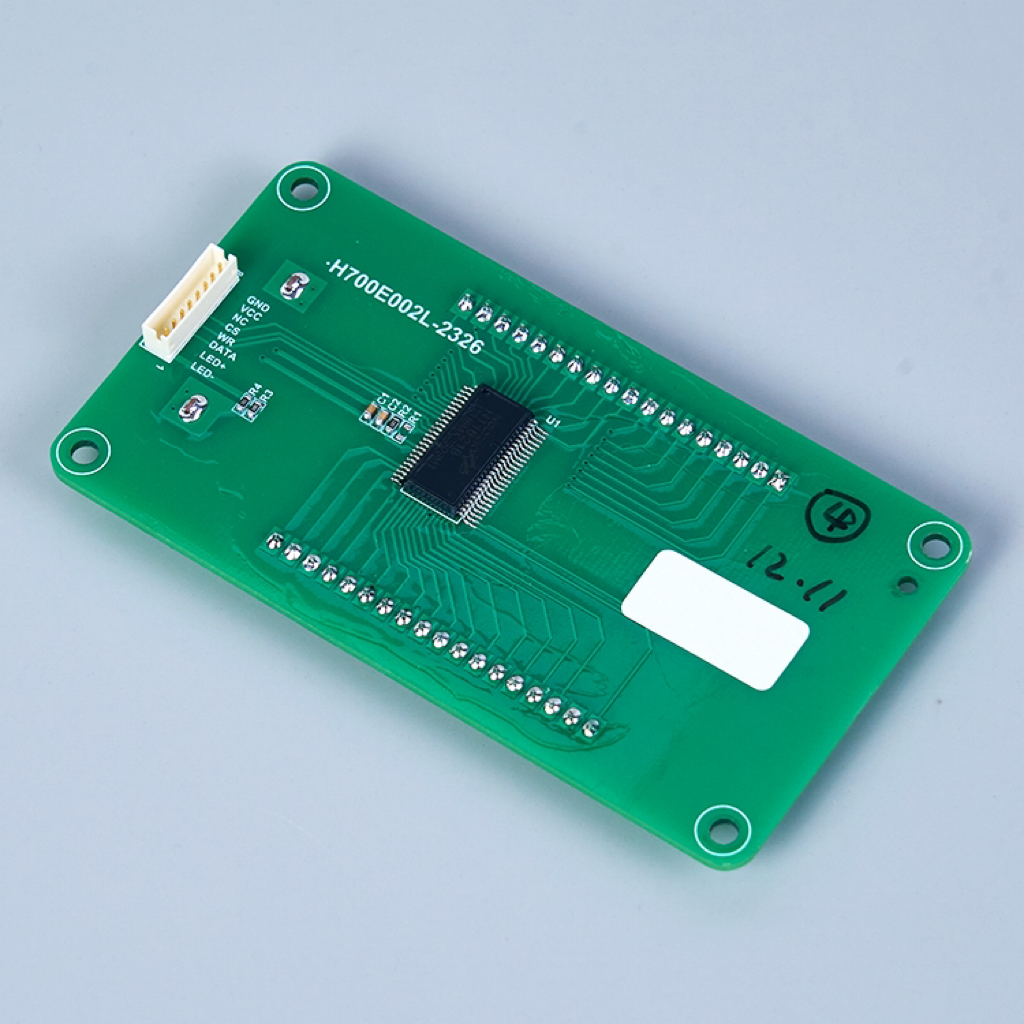

HT1621B驱动IC以简洁的通信协议和低代码要求简化了驱动程序开发。
宽工作温度(-20℃~+70℃)和存储温度(-30℃~+80℃),适应户外和工业环境。
2LED背光(If=30mA,Vf=2.9V)在夜间提供清晰的可视性,而不会产生过多的功耗。
高对比度显示屏确保阳光直射下的可读性,这对于户外露营和摄影电源至关重要。

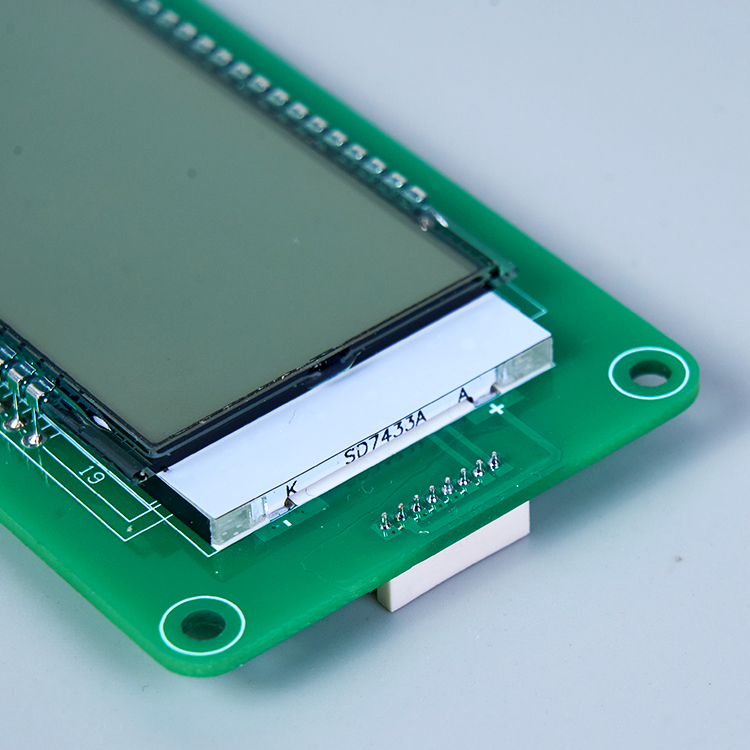

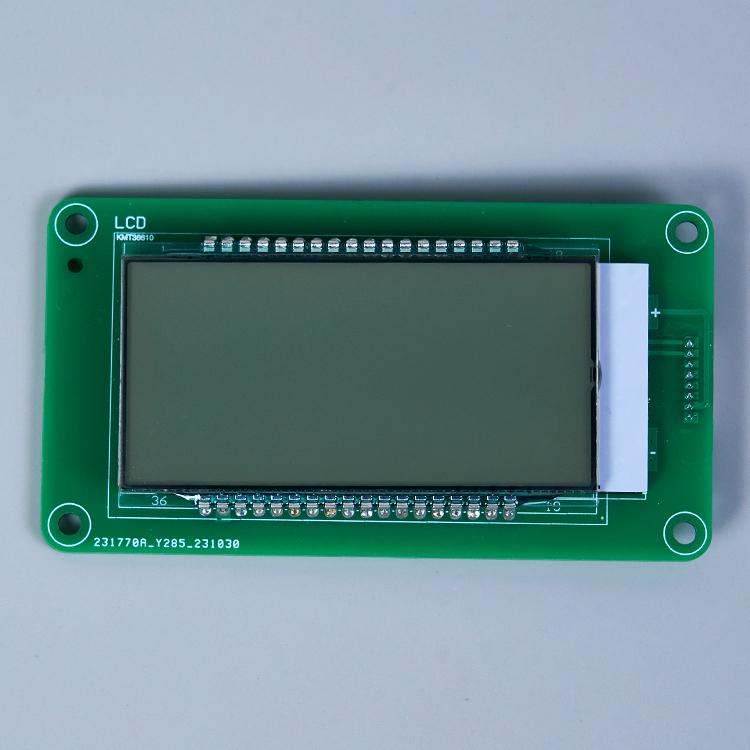

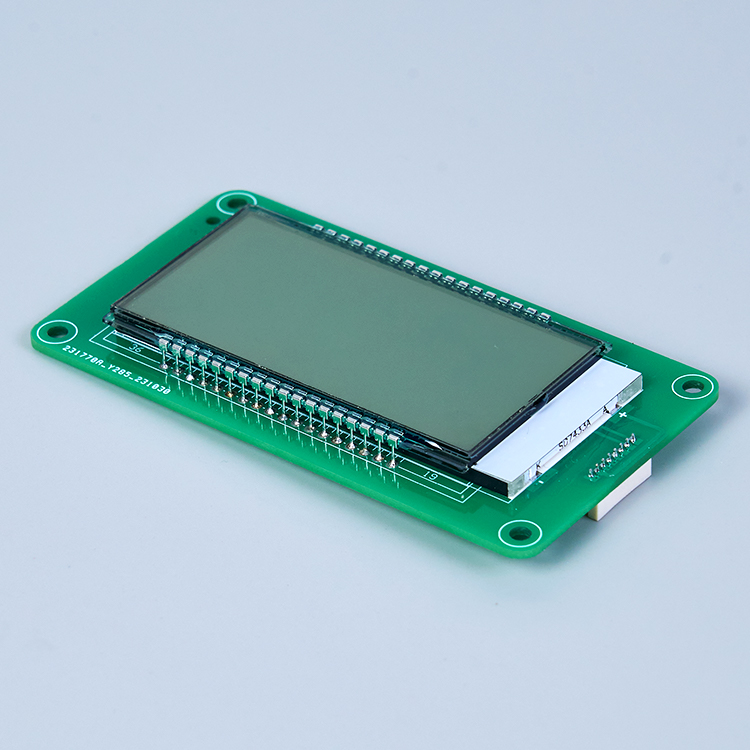

该段码液晶模组型号为133A,外形尺寸(含插座)为95.60mm×51.20mm×12.00mm。它采用TN/POSITIVE/TRANSMISSIVE显示类型,采用SPI/3线串行接口,配备HT1621B驱动IC。驱动类型为1/4 DUTY(占空比)和1/3 BIAS(偏置),玻璃尺寸为68.00mm×38.00mm×2.8mm,VA区域尺寸为60.00mm×30.00mm。驱动电压为VDD=3.3V,VLCD=3.3V,连接方式为PIN/LCD引脚,背光电路配备2个LED,工作电流(If)为30mA,正向电压(Vf)为2.9V。
| 产品规格信息 | |
模型 | 133A |
模块尺寸 | 95.60mm×51.20mm×12.00mm(含插座) |
显示类型/视角 | TN/正片/透射式 |
模块接口 | SPI/3线串行接口 |
驱动IC | HT1621B |
驱动器类型 | 1/4 DUTY(占空比),1/3 BIAS(偏置) |
玻璃外形尺寸 | 68.00mm X 38.00mmX 2.8mm |
VA面积大小 | 60.00 毫米 X 30.00 毫米 |
驱动电压 | VDD=3.3V /VLCD=3.3V |
连接方式 | PIN/LCD 引脚 |
背光电路 | 2LED If=30mA, Vf=2.9V |
工作温度 | -20℃ —— +70℃ |
储存温度 | -30℃ —— +80℃ |

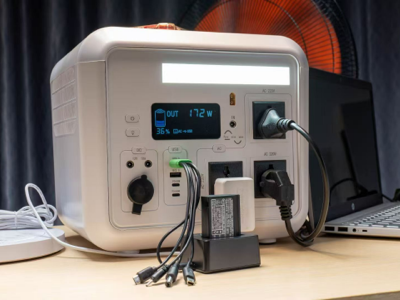

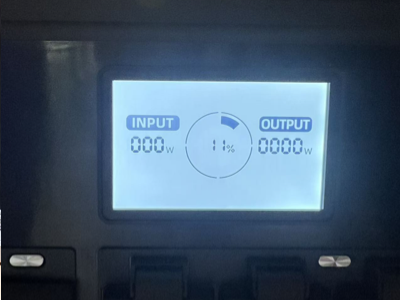

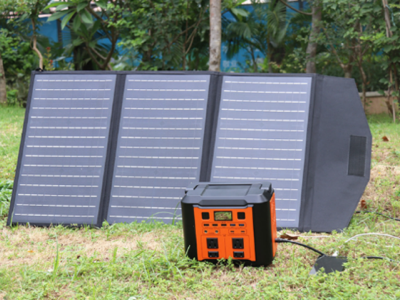

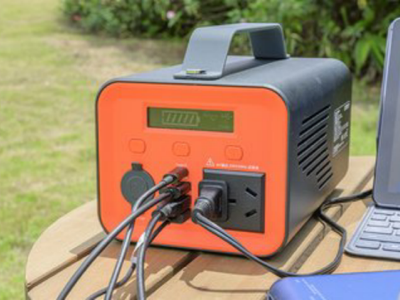

在露营场景中,户外电源上安装了分段屏,可以清晰显示剩余电量,方便露营者判断是否有足够的电量供应照明灯具、电烤架、投影仪等设备。对于户外摄影师来说,分段屏幕可以直观地显示户外电源状态,帮助他们决定何时给相机和无人机电池充电,确保拍摄工作的电源规划)。
|
|
对于经常在户外工作的记者、地勘人员等来说,分段码屏可以让用户时刻监控户外电源情况,提前做好充电安排或电量分配,保证笔记本电脑、对讲机、录音笔等办公设备不间断供电。
|
|
当家庭突然停电时,连接段码屏的室外电源可以作为临时电源。段码屏可以让用户了解电量储备情况,进而合理安排冰箱、路由器、应急灯等家用电器的用电时间,维持家庭的基本生活和运转。
|
|
在地震、洪水等自然灾害救援现场,室外电源为救援设备供电,段码屏可以快速反馈电力参数,让救援人员根据电力情况及时更换电源或调整设备用电策略,保证生命探测仪、医疗急救设备等关键设备的供电稳定。
|
|
该段码屏可适配安装在电动汽车、电动滑板车、智能平衡车上。连接室外电源时,段码屏可显示辅助电源的输出电压、电流、剩余电量等实时数据,提高车辆电量监控的准确性和便捷性)。
它与点阵液晶显示器有何不同?
它更便宜、更简单、功耗更低,与复杂的图形相比,专注于精确的数字/符号显示(例如电池百分比)。
它支持自定义分段布局吗?
是的,可以针对特定设备(例如电动汽车充电器)定制分段模式。
它符合什么测试标准?
经过高低温、湿度、光学性能测试,满足工控标准。
