准确的参数显示:采用高精度检测技术,清晰显示电池剩余电量、输出电压、电流强度等关键电量数据。这有助于用户准确掌握电量状态,制定合理的用电计划,特别是对于移动办公设备。
超低功耗:以微安级运行,最大限度地减少功耗。这种设计优先考虑户外电源的续航能力,为移动办公场景中的笔记本电脑、对讲机等外部设备保留更多能量。
清晰的视觉效果:提供可选的 VA 材质版本,具有出色的对比度,即使在阳光直射或黑夜环境下也能确保可读性。它支持带有单一黑色字体的正性显示类型 (TN/FTN),而 VA 负性显示版本可以通过彩色丝网印刷进行定制,以获得更生动的外观。
经济高效且紧凑:结构比点阵液晶屏更简单,从而降低生产成本。其薄型设计(仅几毫米厚)和轻量化结构适合移动办公设备的空间限制,而不影响便携性。
宽温适应:在-20℃至70℃温度范围内保持稳定运行,轻松适应移动办公中经常遇到的户外气候变化。
![]() | ![]() | ![]() | ![]() |
全球储能产业的快速增长直接带动了单色液晶模组的需求。随着户外经济的兴起,移动办公用户必备的便携式储能设备获得了巨大的市场青睐,为此类液晶模组创造了巨大的需求空间。行业机构预计,2023年该类液晶模组全球市场规模达数亿元。受益于储能电源设备的普及以及模组固有的成本优势,预计2024年至2029年市场规模将保持12%至18%的复合年增长率。
低功耗确保电池供电的移动办公设备具有较长的电池寿命,避免工作期间频繁充电中断。

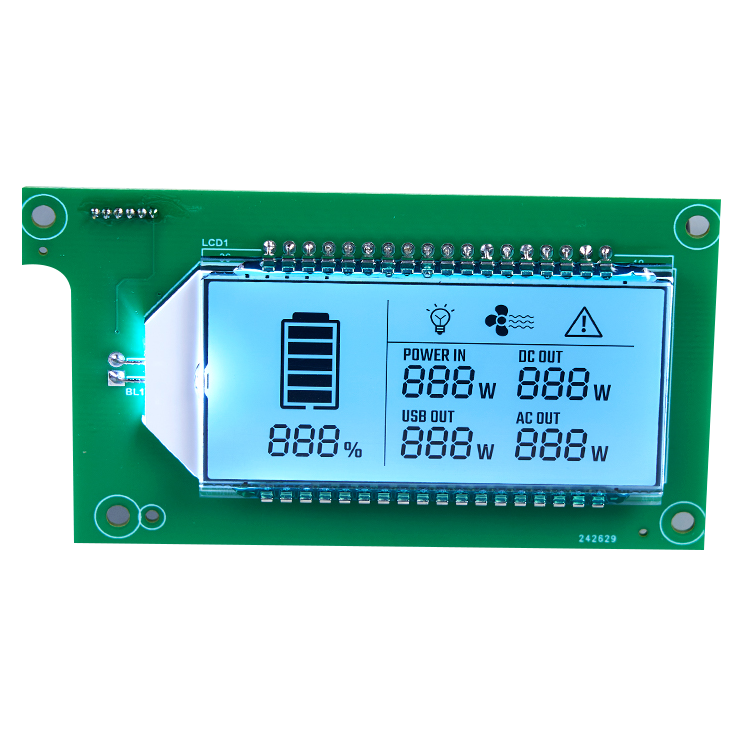

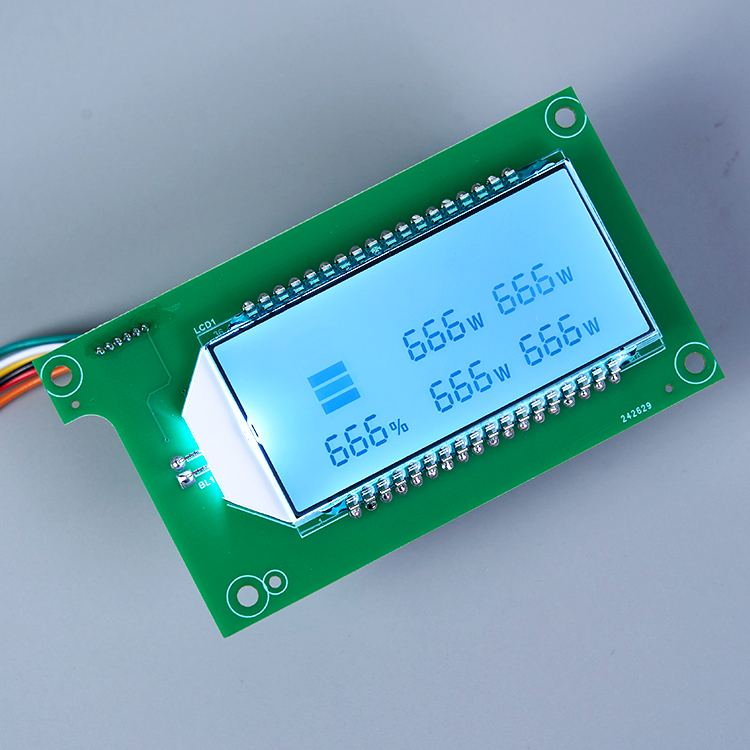

直观的信息显示(通过数字、符号或电池百分比等简单图形)使用户无需复杂的解释即可快速获取核心数据。
高对比度(由 VA/STN 技术实现)可确保从室内办公室到室外工作空间的各种照明条件下字符和图标的清晰可见性。
耐用设计,使用寿命为 10 至 15 年,减少了移动办公设备的维护需求。标准SPI/3线串行接口简化了集成,降低了硬件设计和软件驱动程序开发的难度。

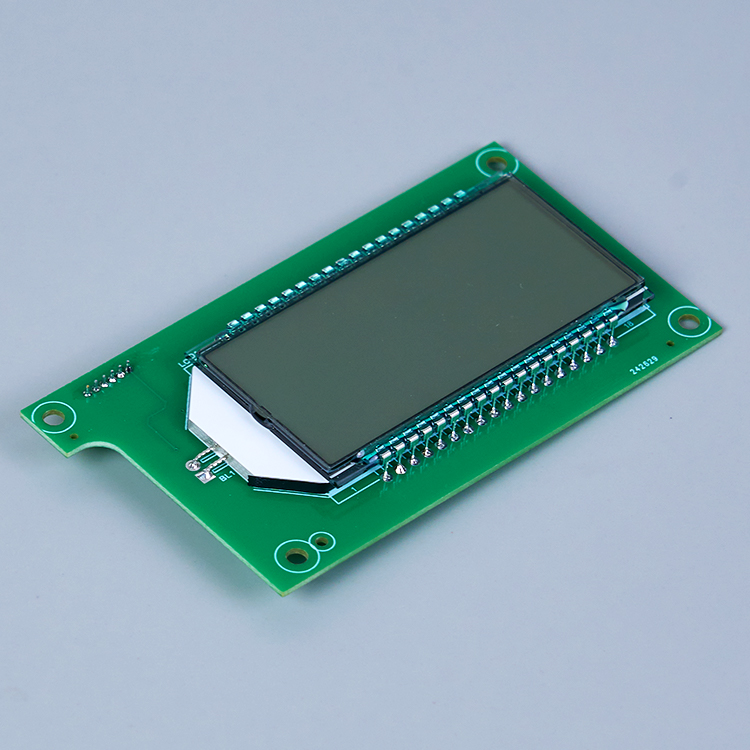

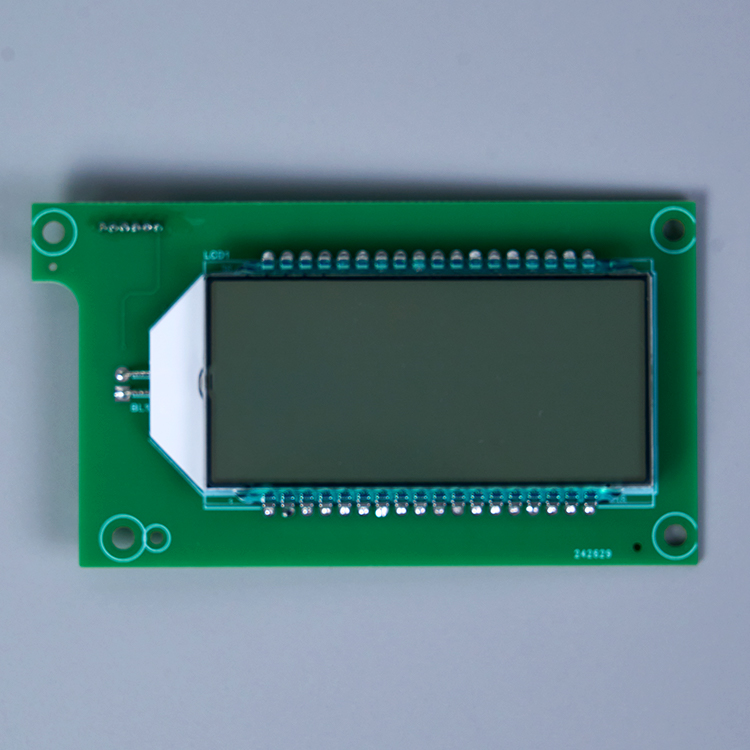

该液晶模块采用型号115A。包括插座在内,其整体尺寸为89.90mm×49.30mm×11.20mm,玻璃外部尺寸为60.50mm×33.30mm×2.8mm。 VA区域尺寸为53.40mm×23.40mm,显示类型为TN/POSITIVE/TRANSMISSIVE,视角为12点钟方向。它配备SPI/3线串行接口,采用HT1621B驱动IC,支持1/4 DUTY(占空比)和1/3 BIAS(偏置)驱动类型。驱动电压设置为VDD=5.0V、VLCD=3.3V,采用PIN/LCD引脚连接方式。背光电路采用1颗LED,正向电流(If)为15mA,正向电压(Vf)为2.9V,在-20℃至70℃温度范围内稳定工作。
| 产品规格信息 | |
模型 | 115A |
模块尺寸 | 89.90mm×49.30mm×11.20mm(含插座) |
显示类型/视角 | TN/正片/透射式 |
模块接口 | SPI/3线串行接口 |
驱动IC | HT1621B |
驱动器类型 | 1/4 DUTY(占空比),1/3 BIAS(偏置) |
玻璃外形尺寸 | 60.50mm×33.30mm×2.8mm |
VA面积大小 | 53.40 毫米 X 23.40 毫米 |
驱动电压 | VDD=5.0V/VLCD=3.3V |
连接方式 | PIN/LCD 引脚 |
背光电路 | 1LED If=15mA, Vf=2.9V |
工作温度 | -20℃ —— +70℃ |
储存温度 | -30℃ —— +80℃ |
户外休闲:安装在露营场景的户外电源上,清晰显示剩余电量,方便露营者判断是否有足够的电量用于照明灯具、电烤架或投影仪。对于户外摄影师来说,它可以可视化电源状态来规划相机和无人机电池充电。
|
|
移动办公室:非常适合记者、地质调查人员和其他户外工作的专业人员。可实时监控户外电源,帮助用户提前安排充电或分配电量,保证笔记本电脑、对讲机、录音笔不间断供电。
|
|
家庭应急支持:当家庭突然停电时,模块用于户外电源(作为临时电源)。显示电量储备,帮助用户合理安排冰箱、路由器、应急灯的使用时间,维持基本日常生活。
该液晶模块的存储温度范围是多少?
储存温度范围为-30℃至80℃,适合不同环境条件下的长期储存。
该模块可以连接移动办公设备中常用的主控芯片(MCU)吗?
是的,它配备了标准的SPI/3线串行接口,兼容大多数主流MCU,简化了连接过程。
对于正显类型,模块是否支持定制黑色以外的显示颜色?
对于正图显示类型 (TN/FTN),显示字体仅提供单一黑色。不过,VA负片显示版本可以通过彩色丝网印刷进行定制,以满足多样化的审美需求。
在移动办公中常见的室外强光照射下,模块的显示是否清晰可见?
是的,如果您选择VA材质版本,其出色的对比度即使在阳光直射下也能确保清晰的可读性,避免户外使用的视觉障碍。
