在工业自动化中，显示故障很快就会导致灾难性的设备停机。指定可靠的屏幕需要远远超出基本分辨率数字。您必须仔细评估环境适应能力、接口兼容性和长期供应链稳定性。商业级屏幕非常重视美观和纤薄的外形。然而， 工业液晶模块 必须优先考虑最恶劣环境条件下的可读性。它需要可预测的控制器行为和强大的抗电噪声能力。
本文为工程和采购团队提供了明确的技术框架。我们将帮助您彻底评估、制作原型并采购您所需的确切显示器。您将了解如何将屏幕规格与控制面板、可编程逻辑控制器 (PLC) 和远程现场仪器正确匹配。设计适用于恶劣环境的机械面临着独特的挑战。您的接口面板经常承受持续的机械振动和剧烈的温度波动。通过掌握下述核心技术参数，您可以确保 24/7 完美运行并防止意外的现场故障。
工作温度范围和偏光器类型（透反射与反射）决定了工厂和室外环境中的可读性。
接口选择（SPI、I2C 或并行）从根本上影响微控制器引脚可用性和刷新率。
可靠的实施需要审查控制器 IC 生态系统并预测原型设计期间的常见对比度（V0 引脚）问题。
评估图形 LCD 制造商取决于其寿命终止 (EOL) 政策以及 FPC 长度或背光的定制能力。
商业和工业显示器之间的差距巨大。当部署在自动化制造设置中时，消费类显示器会很快出现故障。它们根本无法应对高压机械附近的极端高温或严重电磁干扰 (EMI)。标准消费级屏幕在受到持续振动时会迅速退化。热量会导致液晶失去扭曲结构，导致屏幕褪色。
为了实现成功的产业部署，我们必须制定严格的成功标准。首先，显示器需要支持连续 24/7 操作，而不会出现图像残留或重影。其次，它必须在多年的积极使用中保持一致的对比度。最后，它需要与您现有的 HMI 和 PLC 硬件架构进行零缺陷集成。您需要一个可以安装然后完全忘记的显示器。

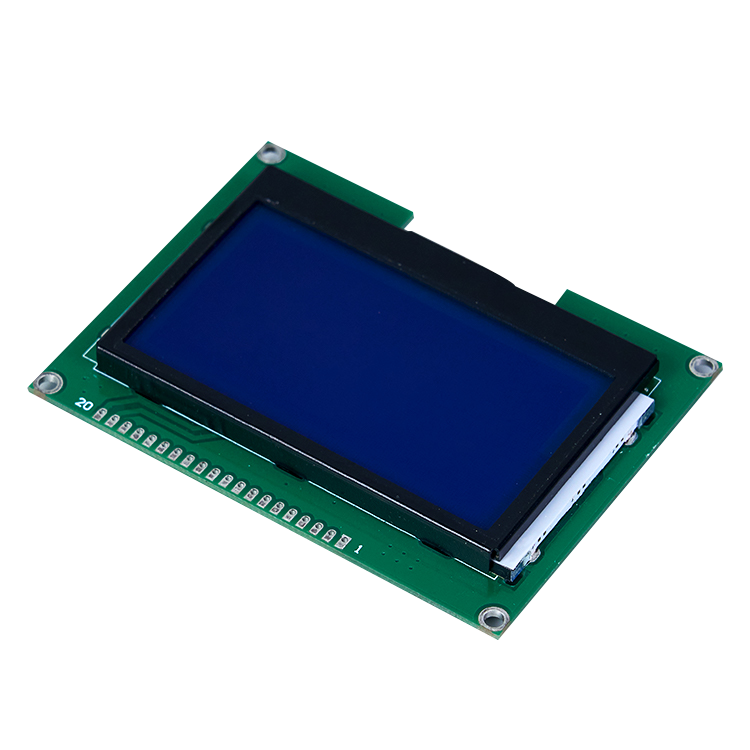

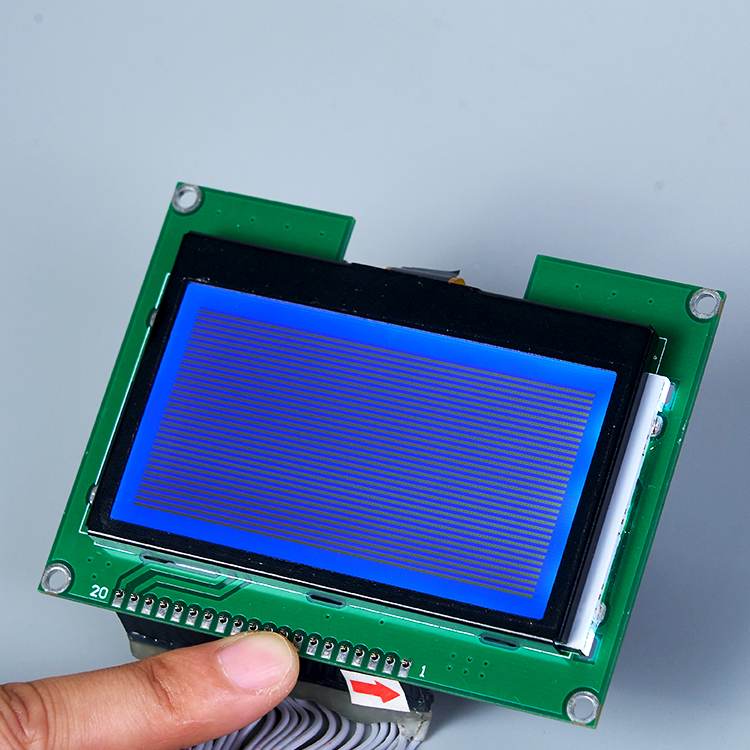

为什么工程师始终依赖 128x64 分辨率？它仍然是单色状态读数无可争议的行业标准。 128x64 图形 LCD 提供完美的技术平衡。它提供 8,192 个不同的像素。这会产生足够的数据密度来呈现文本菜单、错误代码和简单的趋势图。同时，它保持非常低的内存占用。这可以防止显示器压垮小型主机微控制器的处理开销。
工作温度将立即决定您的流体选择。标准显示液体在低于室温时会冻结或变得极其迟缓。您必须在设计过程的早期定义标准与宽温度阈值。对于无空调的工厂环境，-20°C 至 +70°C 的工作范围是严格不可协商的。对于户外或极端气候，您通常需要从 -30°C 到 +80°C 的扩展范围。高温将液体推向澄清点，如果指定不当，屏幕就会变成全黑。
接下来，考虑阳光下的可读性。您对光学偏光镜的选择直接影响室外和室内的能见度。
反光： 最适合户外、高环境光环境。它利用环境光来照亮像素。这提供了绝对最低的功耗，因为它不需要背光。
透射式： 需要强大、连续的背光才能可见。它最适合环境光极小的黑暗室内工厂地板。
透反式： 这代表了平衡的选择。它结合了反射和透射特性。它能够无缝适应复杂工业控制设备中典型的可变照明条件。
我们还需要评估物理耐久性。您必须将显示器外壳要求映射到外部硬件的 IP 等级。防护等级为 IP65 或 IP67 的设备可防止导电灰尘和水接触易碎的玻璃边缘。此外，您应该彻底讨论抗振性。坚固的边框和安全的安装设计可防止机械应力破碎屏幕。集成坚固的 图形 LCD 显示屏 ，确保您的数据即使在振动泵站上也保持可见。
硬件工程师必须非常仔细地权衡数据接口。您的接口选择直接影响屏幕刷新率和 PCB 布线复杂性。
并行（8 位）： 该接口提供极高的速度和快速的刷新率。它可以毫不费力地处理快速的屏幕更新。然而，它消耗了大量的MCU引脚。这使得 PCB 布线变得复杂，并且需要更大的微控制器封装。
SPI / I2C： 这些串行接口使用的引脚数显着减少。它们提供更简单的 PCB 布线。这使得它们非常适合空间受限或低功耗现场设备。主要的权衡是数据吞吐量略有减少，这可能会导致全屏动画期间出现延迟。
您必须确保控制器 IC 的稳定性。始终评估行业标准控制器，例如 ST7920、KS0108 或 ST7565。选择记录良好的 IC 可以显着缩短固件开发时间。例如，选择具有广泛开源库支持的芯片（例如 U8g2）可以节省数周的自定义编码时间。标准化驱动程序保证了不同硬件版本之间的可预测行为。
在硬件设计过程中，逻辑电压也非常重要。您应该主动将显示逻辑（3.3V 与 5V）与主机工业 MCU 相匹配。较旧的 PLC 架构通常使用 5V 逻辑。现代 ARM Cortex 处理器使用 3.3V 逻辑。匹配电压可帮助您避免使用外部逻辑电平转换器。这直接降低了物料清单 (BOM) 的复杂性并最大限度地减少潜在的故障点。
您的特定工业应用决定了您必须选择的液晶流体技术。在指定 单色图形 LCD时，我们通常在 STN 和 FSTN 流体之间进行选择。两者都具有独特的光学和功能优势。
STN（超扭曲向列）仍然具有很高的成本效益且广泛使用。它非常适合颜色精度要求不高的基本工业读数。您通常会在背景中看到明显的黄色/绿色或蓝色色调。这种色调非常适合简单的状态指示器和基本的数字读数。
FSTN（薄膜补偿STN）添加了专门的延迟薄膜。这提供了更高的对比度。它中和色调以提供真正的黑白外观。此外，它还提供更宽的视角。我们强烈推荐 FSTN 技术用于需要从倾斜角度具有高可读性的高级控制面板。
技术类型 | 视觉外观 | 对比度 | 可视角度 | 最佳应用场景 |
|---|---|---|---|---|
STN（超扭曲向列） | 黄色、绿色或蓝色 | 缓和 | 标准 | 经济实惠的基本状态读数 |
FSTN（薄膜补偿 STN） | 真正的黑白 | 高的 | 宽的 | 高级控制面板，复杂的图表 |
功耗需要在工程阶段进行仔细分析。您必须测量 LED 背光源处于活动状态和不活动状态时的电流消耗。该指标对于电池供电的自动化传感器变得至关重要。如果没有背光，反射式 128x64 LCD 模块的 功耗仅为微安。激活背光会立即增加 20 至 100 毫安的功耗，从而快速耗尽小电池。
嵌入式硬件原型设计经常会暴露出意想不到的错误。对比度调节引脚（通常标记为 V0 引脚）导致最常见的硬件故障。工程师经常在面包板上错误地连接该引脚。有时他们完全省略了所需的对比度电位器。电阻网络缺失或值不正确会使屏幕完全空白或完全黑暗。这很容易让开发人员误以为他们收到的显示器有缺陷。
内存限制带来了另一个重大的架构挑战。在编写固件之前，您必须考虑严格的 RAM 要求。帧缓冲 128x64 显示器正好消耗 1,024 字节 (1KB) 的 RAM。这个看似很小的量很容易耗尽传统 8 位微控制器上的可用内存。如果 RAM 有限，则必须使用页面寻址模式而不是完整的图形帧缓冲区。
最后，您必须积极解决电磁干扰 (EMI) 问题。嘈杂的工业环境不断破坏脆弱的数据信号。大型电机和继电器会产生巨大的电压尖峰。您可以通过适当的 PCB 接地技术来缓解这些问题。当带状电缆靠近外壳内的高压线布线时，请务必屏蔽带状电缆。此外，将 0.1uF 去耦电容器尽可能靠近显示器的电源引脚放置，以消除电压纹波。
采购工业屏幕是一项严肃的长期承诺。供应链的寿命与技术规格一样重要。您需要一家值得信赖的 图形 LCD 制造商 ，该制造商提供明确的使用寿命终止 (EOL) 政策。保证产品 5 到 10 年的可用性至关重要。工业设备的生命周期远远超过消费电子产品。您无法承担每两年重新设计一次外壳的费用，因为屏幕已经过时了。
您还应该评估他们的工程定制能力。他们能否 在不收取高昂的一次性工程 (NRE) 成本的情况下提供微小的调整通常可以解决主要的机械问题。寻找能够轻松修改 FPC（柔性印刷电路）长度以到达主板的能力。询问他们是否可以调整 LED 背光颜色以匹配您的公司品牌。验证他们是否可以将定制电阻式或电容式触摸面板直接无缝粘合到盖板玻璃上。 定制图形 LCD ？
质量保证将可靠的制造合作伙伴与不良的制造合作伙伴区分开来。您必须验证他们严格的出厂质量控制 (OQC) 标准。要求他们为您打算购买的模块提供详细的热和振动测试报告。此外，确保他们采用经过 ISO 认证的制造工艺。严格遵守 ISO 9001 可保证批次间一致的可靠性，防止批量生产期间缺陷突然激增。
选择正确的 128x64 显示器从根本上来说是一种降低风险的做法。您必须仔细平衡环境坚固性与硬件集成简单性。精心设计的显示器可以防止代价高昂的现场故障，减少工程难题，并显着增强用户交互。不要在硬件设计过程中将屏幕视为事后的想法。
请遵循以下以行动为导向的后续步骤，以确保项目成功：
向您的供应商索取完整的、未经编辑的数据表，以确认准确的光学和电气参数。
验证显示控制器 IC 与当前嵌入式软件堆栈的兼容性。
在硬件设计阶段尽早订购多个开发样品。
在最终确定生产 BOM 之前执行极端温度和振动台架测试。
答：字符 LCD 具有基于 ROM 的固定字体。它们严格限于在预定义的块网格内显示文本。图形 LCD 可以在整个屏幕上自由映射各个像素。这允许同时使用自定义 UI 元素、复杂图形、自定义徽标和不同的字体大小。
答：这通常指向未校准的对比针 (V0)。通常需要一个10k的电位器来设置正确的电压。它还可能是由于微控制器固件中的逻辑电压不正确或初始化序列不匹配造成的。
答：标准液体在 0°C 以下会冻结或变得极其迟缓。工业级模块使用专门的宽温流体。这些产品的官方额定温度为 -20°C 或更低。这样可以保持可接受的屏幕响应时间并防止永久性晶体损坏。
答：是的，它对于简单的状态更新和基本的文本菜单非常有效。然而，高帧率动画或快速数据记录屏幕需要更高的带宽。对于流畅的动画，请使用 SPI 或并行接口来防止视觉滞后。
