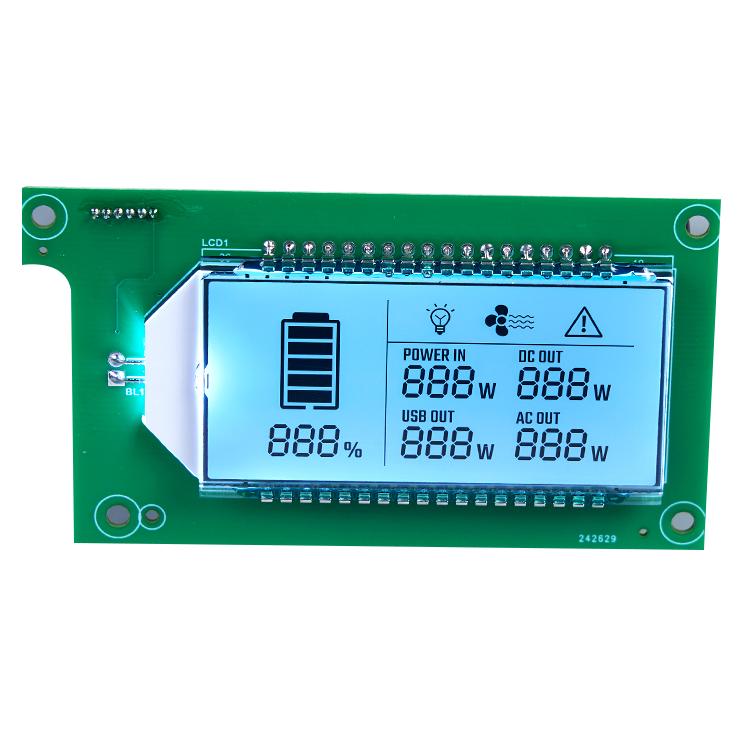

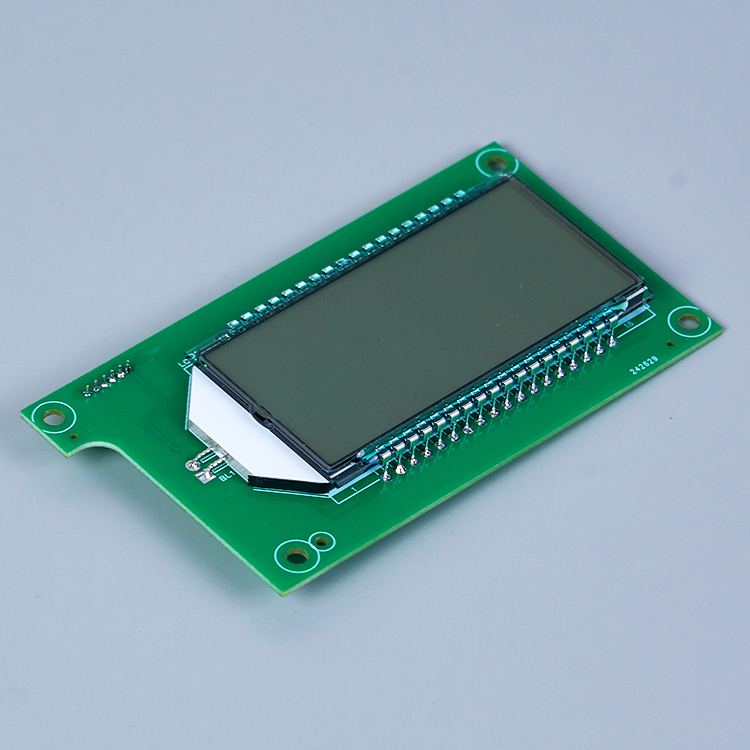

工程师和产品经理在为新硬件选择显示器时面临着严峻的挑战。您必须平衡单位成本、光学性能和严格的环境限制。如果您选择了错误的液晶技术，您将面临可读性差、功耗预算臃肿或不必要的费用的风险。 TN、HTN、STN 和 FSTN 代表了多种单色液晶技术。每种类型都会在扭转角、对比度和复用功能方面带来特定的权衡。我们创建本指南是为了提供严格客观的技术评估框架。它将帮助您快速列出适合您的特定商业或工业应用的正确屏幕。通过了解这些核心差异，您可以自信地指定既满足用户体验目标又满足硬件限制的显示器。您将准确了解如何将正确的 LCD 技术与您所需的工作周期和操作环境相匹配。
TN 是最具成本效益的，但仅限于窄视角的基本、低复用应用。
HTN 弥补了 TN 和 STN 之间的差距，以比 STN 更低的成本提供更宽的视角。
STN LCD 是高信息密度单色屏幕的行业标准，支持更高的复用率，但引入了自然色调。
FSTN 利用补偿膜来中和 STN 色调，为优质可读界面提供真正的黑白对比度。
选择合适的 单色 LCD 模块 在很大程度上取决于您所需的占空比、工作温度和阳光下可读性要求。
正确解决显示问题是关键的第一步。避免过度指定，这会不必要地浪费您的硬件预算。同样，避免规格不足，这会严重影响最终用户体验。在查看制造商规格表之前，您必须权衡四个核心评估维度。
您必须在设计阶段的早期就决定是直接驱动还是多路复用配置。直接驱动显示器为每个段分配一个物理引脚。它们提供令人难以置信的对比度，但需要大量的引脚数。多路复用显示器共享引脚以减少微控制器开销。随着复用率的增加，高密度点阵显示器需要更高的扭转角来保持对比度。低复用率适用于基本数字，但复杂的图形需要先进的流体技术。

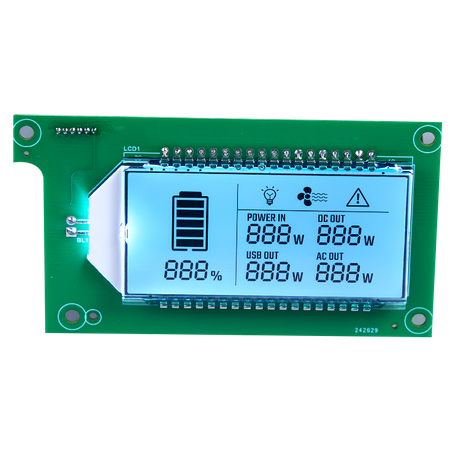

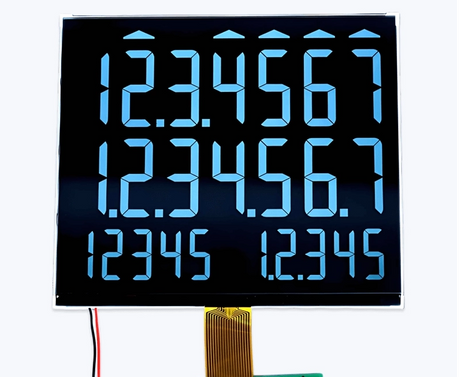

对比度和视角决定了用户读取数据的难易程度。您必须定义主要观看方向。当用户抬头看屏幕时，6 点钟方向的视角效果最佳，就像壁挂式恒温器一样。当用户俯视桌面上的设备时，12 点钟视角是理想的选择。此外，您必须在积极模式和消极模式之间进行选择。正面模式在浅色背景上呈现深色文本。负片模式在深色背景上显示浅色文本。
极端操作和存储温度决定了您具体的流体选择。如果超过其极限，液晶流体就会冻结或沸腾。户外或工业用例需要强大的温度耐受性。标准流体可处理 0°C 至 50°C。宽温流体范围从-20°C到70°C，超宽温流体则更远。您必须评估产品所处的实际环境。
电池供电的设备通常优先考虑更简单的 LCD。它们无需耗电的 LED 背光即可高效运行。反射式显示器使用环境光，仅消耗微安电流。透射式显示器需要连续背光，这会严重消耗您的功耗预算。您必须平衡可读性和电池寿命。
了解液晶扭曲的基本物理原理有助于阐明为什么某些显示器比其他显示器表现更好。扭转角度直接控制光偏振，最终决定对比度和清晰度。
TN LCD 显示屏 采用基本的 90 度扭转机制。当光线穿过玻璃板时，液晶将光线精确地扭转 90 度。它提供最低的制造成本和令人难以置信的快速响应时间。然而，它固有的低对比度和窄视角。复用速率较高时，性能会急剧下降。一旦将 TN 显示器的占空比推至超过 1:8，未选定的段就会开始溢出，从而导致浑浊的“重影”效果。
HTN LCD 显示屏 使用稍微更激进的 110 度至 130 度扭转机制。与标准 TN 面板相比，这种增加的扭曲可提供明显更好的对比度和更宽的视角。它是一个极好的中间立场。它特别适合需要轻微性能提升的定制分段显示器。您无需支付与 STN 技术相关的高价即可获得显着的光学改进。
STN LCD 依赖于高度扭曲的 180 度至 270 度流体结构。它是图形点阵屏幕无可争议的基线。紧密的扭曲使其能够处理高达 1:240 的极高复用率。这使得复杂的图形界面成为可能。然而，该技术有一个主要限制。由于双折射，它本质上会改变光波。这种物理现象使 STN 显示器具有标志性的黄绿色或深蓝色背景色调。
FSTN LCD 模块 采用标准 STN 技术并添加了专门的聚合物延迟膜。该胶片通过物理方式改变光路以补偿 STN 色移。它完全消除了绿色或蓝色色调。您将获得一个高端、真正的黑白可读界面。即使在非常高的复用率下，它也能提供卓越的对比度和卓越的清晰度。当然，这层额外的薄膜会导致单位成本更高。
工程师必须根据有形的性能收益来证明组件成本的合理性。如果显示器会损害您的产品利润，您就不能纯粹根据光学优势来选择显示器。让我们比较这四种技术的关键参数。
整个行业的定价遵循高度可预测的曲线。如果我们将 TN 作为 1 倍成本的基准参考，HTN 的运行速度约为 1.1 倍。 STN 的成本通常约为 1.3 倍。由于 FSTN 需要额外的层，因此其溢价大约为 1.5 倍。您必须评估从 TN 到 FSTN 增加的 50% 成本是否会转化为您的特定产品所需的用户利益。
分子扭转角与有效视锥直接相关。 TN 提供大约 30 度的狭窄视锥。 STN 将这个边界推至大约 60 度。 FSTN 将角度扩大到 90 度或更大。如果您的设备平放在桌子上并且用户在其周围走动，那么您绝对需要 STN 或 FSTN 提供的更宽的锥体。
高密度矩阵配置需要鲜明的对比度。 FSTN 保持清晰、清晰的像素，而 TN 显示器会完全褪色。 FSTN 中的延迟膜可防止背景渗入活动像素。一个常见的错误是试图将 TN 显示器的占空比推至 1:16 以节省资金，从而导致界面不可读、模糊。
流体选择严重影响工作温度范围。 STN 和 FSTN 通常更容易适应更宽温度的流体。它们在恶劣的工业环境中性能更加可靠。当极端寒冷来袭时，TN 液体通常会变得迟缓，从而大大增加响应时间。使用宽温流体构建的 FSTN 模块即使在零度以下的条件下也能保持其清晰度和清晰度。
表：LCD 技术性能矩阵
技术类型 | 扭转角度 | 最大复用率 | 可视角度 | 相对成本 | 视觉外观 |
|---|---|---|---|---|---|
总氮 | 90° | 高达 1:8 | 窄 (~30°) | 低 (1x) | 基础灰/黑 |
HTN | 110° - 130° | 截止到 1:32 | 中（~45°） | 中等 (1.1x) | 灰色/黑色对比度更好 |
STN | 180° - 270° | 长达 1:240 | 宽（~60°） | 高 (1.3x) | 黄绿色或蓝色色调 |
FSTN | 180° - 270° + 薄膜 | 长达 1:240 | 非常宽（~90°+） | 高级 (1.5x) | 真正的黑白 |
不同的应用程序需要完全不同的优先级。您应该始终将显示技术直接与最终用户的物理环境相匹配。这样做可以确保您明智地分配工程预算。
TN 和 HTN 在数字时钟、基本计算器和简单的家用恒温器方面表现出色。成本仍然是最重要的驱动因素。用户通常直视屏幕，最大限度地减少视角问题。复用率保持较低，因为这些设备通常只需要显示几个七段数字。基本的 TN 面板为这些一次性或低利润产品提供了完全可接受的性能。
STN 显示器非常适合 POS 系统、工业秤和工厂公用电表。这些机器需要强大的数据显示功能，通常显示数字网格或简单图形。在这些功能强大的环境中，用户通常接受黄绿色或蓝色背景。优先考虑的是数据密度和可靠性，而不一定是优质的美观。 STN 可以轻松处理所需的 1:64 或 1:128 占空比。
FSTN 在医疗呼吸机、汽车仪表板和高端测试设备领域占据主导地位。精确的可读性、高对比度和现代审美是完全没有商量余地的。医生和司机必须从锐角立即读取关键数据。 FSTN 中的优质 单色 LCD 模块 可确保关键数据不会被误读。鲜明的黑白对比度可防止眼睛疲劳并减少用户错误。
从面包板原型过渡到大规模生产存在固有的风险。您必须仔细掌握模具成本、制造时间表和供应链动态。选择错误的合作伙伴可能会阻碍您的产品发布。
从现成模块转向定制设计需要一次性工程 (NRE) 费用。您必须支付定制玻璃掩模、PCB 布局和边框模具的费用。 TN 和 HTN 的模具通常比 STN 和 FSTN 的模具便宜得多。复杂的玻璃布线和更严格的公差增加了初始工厂设置成本。在锁定硬件架构之前，您应该获得可靠的 NRE 报价。
典型的原型制作大约需要四到六周的时间。大规模生产进一步增加了时间压力，通常还需要八到十二周，具体取决于组件的可用性。尽早将这些现实因素纳入您的项目路线图中。匆忙订购定制玻璃通常会导致偏光膜对比度对准不良或起泡。
审查您的供应商绝对至关重要。寻找值得信赖的 定制 LCD 制造商 ，其 LCD 液体质量完全透明。他们应该随时提供广泛的环境测试数据，包括热冲击和湿度报告。可靠的 工业液晶显示器供应商 还将保证产品的长期可用性。它们可以让您免受关键显示组件意外寿命终止 (EOL) 通知的影响，从而保护您的工程投资。
不存在客观上“最好”的液晶技术。只有最适合您的特定工程范围的技术。 TN 非常适合廉价、简单的设备，而 FSTN 则在高端、高密度应用中占据主导地位。在与制造商联系报价之前，您必须首先明确定义所需的复用速率和视角。我们强烈鼓励工程师向供应商索取原型样品或详细数据表。在现实环境照明条件下测试模块的可读性是验证您的设计选择的唯一真正方法。
答：是的，如果配置为反射式或半透半反式正模式，则在户外具有很高的可读性。这些模式利用环境阳光来增强屏幕可见度，而不是对抗它。然而，由于 FSTN 没有色彩失真，最终可以在室外直接环境中提供卓越的对比度。
答：正片模式在浅色背景上呈现深色字符。它在环境光下表现出色，很少需要重型背光。负片模式在深色背景上显示浅色字符。它严格要求有强大、恒定的背光才能读取，这使得它更加耗电。
答：单色显示器的功耗显着降低，非常适合电池供电的设备。它们确保更容易的 MCU 连接，需要更低的工具成本，并提供更好的直射阳光下的可读性，而无需依赖昂贵的高亮度 LED 背光。
