硬件工程师和采购团队在指定显示组件时始终面临着关键瓶颈。您必须仔细平衡严格的外形尺寸要求与前期模具费用和长期耐用性。这种微妙的平衡行为通常决定了产品的发布时间表。 之间的选择 COG 与 COB LCD 直接影响设备的最终厚度和重量。此外，它还决定了恶劣操作环境下的预期故障率和批量生产的单位经济性。做出错误的选择可能会导致代价高昂的重新设计或现场故障。本文提供了一个全面的、以证据为导向的评估框架。您将了解如何自信地为您的特定应用选择正确的显示技术。我们打破物理限制、供应链可扩展性和硬件生命周期要求，以简化您的工程决策。
空间和占地面积： COG 模块通过将 IC 直接安装到玻璃上，显着节省空间并实现超薄外形，从而消除了 COB 所需的笨重 PCB。
耐用性和环境： 由于 IC 上有保护性环氧树脂且 PCB 安装牢固，COB 模块在高振动和恶劣的工业环境中表现出色。
成本动态： COB 对于 NRE（一次性工程）成本为零到低的小批量或遗留项目具有很高的成本效益，而 COG 尽管初始定制工具费用较高，但在规模上变得更加经济。
采购现实： 在设计阶段早期与经验丰富的 LCD 模块制造商合作对于满足这两种技术的 MOQ（最小订购量）限制和合规性要求至关重要。
为了做出明智的工程决策，我们首先需要了解两种显示技术的架构基础。物理结构决定了模块在压力下的表现以及它如何集成到最终产品外壳中。
COB 架构依赖于稳健的传统制造原理。在此设置中，显示控制器集成电路 (IC) 直接引线键合到刚性印刷电路板 (PCB) 上。制造商使用极细的金线或铝线来建立这种电气连接。粘合后，它们将敏感 IC 密封在“球形顶部”下。该球形顶部由坚硬的保护性环氧树脂组成，可保护硅芯片免受湿气和物理影响。
就组件实际情况而言， 板载芯片 LCD 需要大量边框空间。机械设计必须完全隐藏 PCB 连接。它还必须隐藏必要的安装孔和刚性背光结构。这本质上阻碍了超时尚的设备设计。
COG 架构代表了现代、高密度显示集成。此处，显示控制器 IC 直接粘合到氧化铟锡 (ITO) 玻璃基板。制造商使用各向异性导电膜 (ACF) 来实现这种粘合。 ACF 在高温高压下同时提供导电性和机械粘合力。

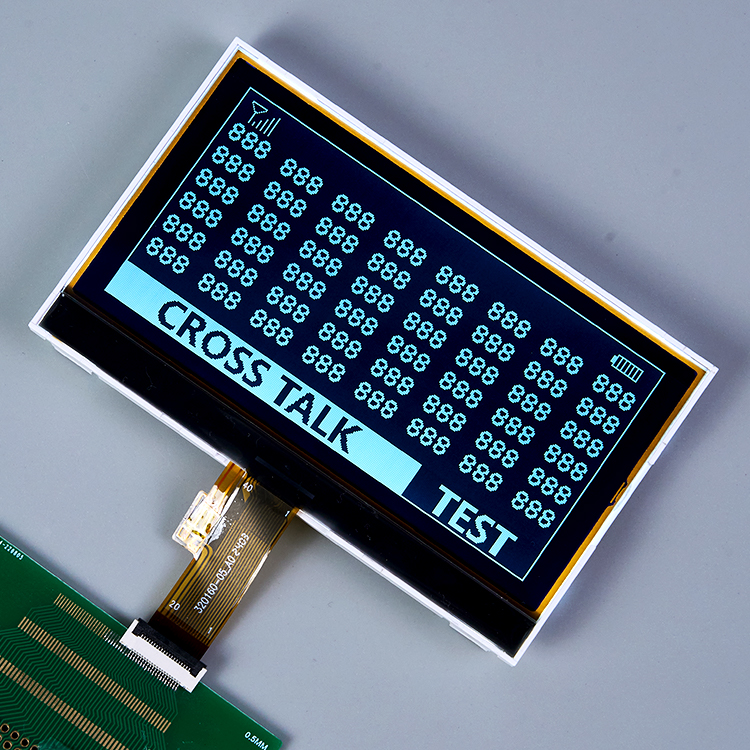

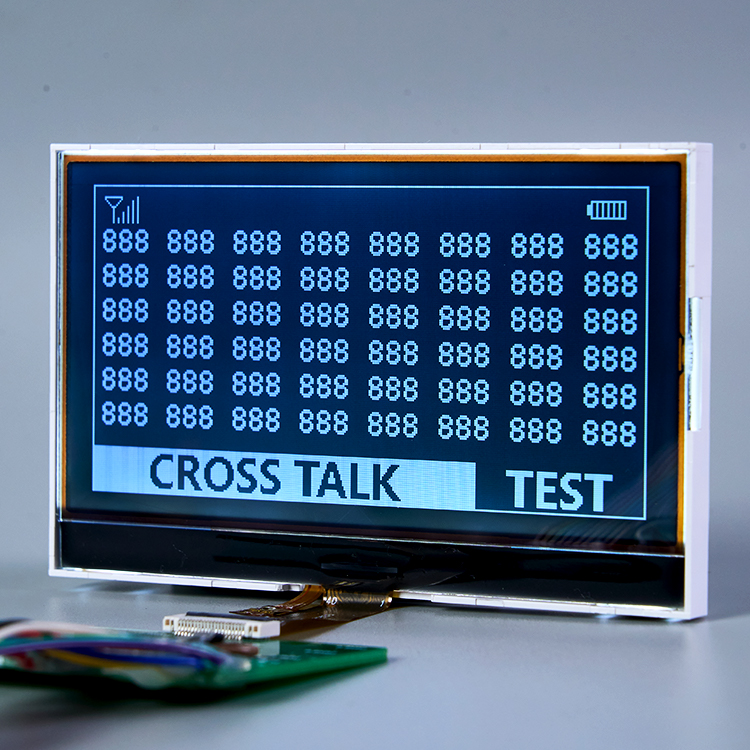

就组件现实而言， 玻璃 LCD 上的芯片 完全消除了主控制器 PCB。它依赖于柔性印刷电路 (FPC)，而不是刚性板。 FPC 将信号从玻璃基板路由至主系统主板。
您必须仔细评估您的装配线能力。这两种技术需要完全不同的制造和处理设置。
COG 的 FPC 处理： 您的装配线必须处理易碎的柔性电缆而不产生应力。 COG 集成需要精确的自动对准工具。过度弯曲 FPC 可能会切断精致的痕迹。
COB 连接稳健性： COB 提供传统的引脚输出接头。它还可以利用标准带状电缆。这些接口可以更好地承受手动组装和手工焊接。
模具资本： 升级生产线以粘合 COG 柔性电缆需要大量资本投资。相反，COB 可以轻松地融入较旧的、已建立的 PCB 装配工作流程中。
现代产品设计通常优先考虑极度紧凑性。布置内部设备机箱时，每一毫米都很重要。显示模块通常规定了产品外壳可接受的最小深度。
设备厚度强烈影响现代消费者的吸引力。 COG LCD 模块 大大降低了 Z 轴的整体高度。控制器 PCB 的完全拆除使得该装置格外纤薄。在许多情况下，COG 模块比传统模块薄 50% 以上。如果您正在设计可穿戴设备，则 Z 轴减小是严格强制的。
COG 技术还可以显着减少 X/Y 占地面积。它支持“无边框”或最小边框设计。通过将 IC 移至观察玻璃上，您就不再需要宽边框。此功能对于消费类可穿戴设备、智能家居恒温器和现代手持式医疗扫描仪仍然至关重要。它可以在不增加设备整体尺寸的情况下最大化活动显示区域。
您必须承认实际的权衡。 COB LCD 模块 本质上需要更大的占地面积。刚性 PCB 决定了绝对最小物理尺寸。必须容纳角落安装孔。您还需要空间来容纳笨重的背光外壳和突出的环氧树脂球形顶部。这迫使产品整体设计更厚、更宽。
为了避免代价高昂的外壳重新设计，硬件团队应注意以下常见的尺寸错误：
计算 COG 外壳深度时忽略所需的 FPC 弯曲半径。
未能考虑 COB 模块上环氧树脂球顶部高度的差异。
低估了完全隐藏 COB 安装硬件所需的边框宽度。
空间约束决策矩阵
约束类型 | 重心能力 | COB能力 | 推荐选择 |
|---|---|---|---|
Z 轴深度 < 5mm | 优秀（超薄型） | 差（PCB增加厚度） | 重心 |
最小边框设计 | 优秀（无 PCB 边框） | 差（需要宽边框） | 重心 |
充足的内部空间 | 足够的 | 优秀（易于安装） | COB |
如果您的产品外壳受到严格限制，COG 是唯一可行的途径。如果内部空间充足，COB 仍然是高度可靠的后备方案。
显示器必须能够在其运行环境中生存。工业工厂车间所面临的挑战与气候控制的客厅完全不同。您必须使模块的物理弹性与您的目标环境相匹配。
COB 具有更强的抗重振动和机械冲击能力。环氧树脂涂层 IC 充当强大的物理缓冲器。刚性 PCB 提供了抗弯曲的稳定基础。剧烈振动不会轻易使内部组件脱落。这些因素使其成为重型机械、汽车仪表组和加固军用装备的理想选择。
相反，COG 模块需要小心处理。玻璃边缘本质上仍然脆弱。它们在侧面碰撞时很容易碎裂或破碎。您必须仔细设计外壳。我们建议在显示屏周边使用减震垫片。此外，您必须确保无压力的 FPC 布线。从主板传递到玻璃的任何张力都可能导致微裂纹，从而导致即时像素故障。
两种架构的散热表现不同。 COB通过PCB结构有效散热。内部铜层充当高效散热器。它们将热能从敏感的控制器 IC 中带走。
COG 完全依靠薄玻璃基板进行冷却。玻璃导热性差。您必须在原型设计阶段执行精确的热分析。极端环境需要对 COG 设计进行严格的热测试，因为局部热点会降低液晶性能。
两种模块类型都必须通过严格的温度循环协议。两者都经过严格的湿度测试。然而，COB 通常对不受控制的环境保持更广泛的基线容忍度。它开箱即用，能够可靠地承受恶劣的户外部署。您可以在户外使用 COG，但通常需要特定的加固工艺。
实施这些最佳实践以确保长期耐用性：
在 COG 边缘周围使用压缩垫圈，以防止冲击损坏。
如果部署在高湿度或腐蚀性环境中，请在 COB 板上涂敷敷形涂层。
使用胶带将 FPC 固定在 COG 模块上，以消除振动疲劳。
工程决策最终与预算限制相交叉。您必须仔细分析整个项目生命周期（从最初的原型设计到批量生产）的单位经济性。
COB 依赖于标准化、丰富的工具设置。一次性工程 (NRE) 成本仍然非常低。这种成本动态使其非常有利于原型设计阶段和试运行。低最小起订量批次（例如 500 至 1,000 件）可从这种结构中受益匪浅。您无需将资金投入定制玻璃掩模即可验证您的市场。
COG 需要高精度的定制玻璃切割。 ACF 粘合工具的安装费用很高。因此，您将面临更高的预付 NRE 费用。然而，单位材料成本大规模下降很快。 PCB 的消除和材料清单的简化使其变得非常高效。当大批量生产（超过 10,000 件）时，尽管初始设置费用较高，COG 仍变得非常经济。
有时您需要 定制 LCD 模块 来适应独特的外壳设计。修改 COB 板通常更便宜且速度更快。通常只需要标准 PCB 布局修改，大多数工程师都可以快速执行。相反，重新旋转 COG 设计需要全新的玻璃掩模。这会大大延迟您的日程并增加工程费用。
组件可用性应该会严重影响您的设计选择。 COG 技术与现代高密度 IC 制造完美契合。硅代工厂优先考虑这些消费电子产品的新架构。因此，现代 COG 控制器受益于强大、稳定的供应链。
与此同时，一些传统 COB 控制器面临严重的报废 (EOL) 风险。随着晶圆厂升级其节点，较旧的控制器芯片最终会停止生产。在为新产品采用传统 COB 架构之前，您必须与供应商验证长期芯片可用性。
将技术与最终用户应用相匹配可以防止过度设计并降低现场故障率。使用此矩阵来指导您的选择过程。
获胜者：COG。 智能手表、健身追踪器和时尚智能家居中心等设备需要极其紧凑的结构。 COG 可提供所需的绝对最小重量和厚度。对窄边框的审美需求使 COG 成为该垂直领域唯一合理的选择。
获胜者：COB。 工厂车间和建筑工地会破坏脆弱的部件。这里的工程师将抗冲击性放在首位。通过标准 PCB 孔轻松安装，硬件的长期使用寿命胜过时尚的美观。 CNC 机器、叉车和工厂自动化面板严重依赖 COB。
依赖于上下文。 这个类别需要仔细评估。手持式诊断工具和便携式现场监视器倾向于 COG，以实现卓越的便携性和减轻重量。相反，固定式医院设备（例如床边患者监护仪和实验室分析仪）通常使用 COB。坚固耐用的特性和成本效益使 COB 成为大型固定底盘设计的理想选择。
我们敦促工程师在设计过程的早期就定义准确的尺寸限制。您必须确定所需的环境等级，例如 IP（入口保护）或 IK（冲击保护）代码。建立您的目标产量以了解您的规模经济。定义这些参数后，请联系有经验的 LCD 模块制造商。在请求正式报价之前，尽早在硬件设计阶段与他们合作，以确保准确的定价和可行性。
COG 与 COB LCD 的争论并不是关于一种技术是否普遍优越。这是时尚外形功能和坚固耐用的成本效益之间严格的工程权衡。您必须权衡美观效果与物理可靠性和制造预算。选择 COG 可以优化空间、减轻重量并降低批量生产单位成本。选择 COB 来优化物理耐用性、简化内部安装并最大限度地减少小批量运行的前期模具费用。我们强烈建议读者咨询以工程为主导的显示器制造商。一起查看您的原生 CAD 文件并运行特定的 NRE 与单价盈亏平衡分析。这种协作方法可确保您的硬件与您的商业目标完美契合。
答：COG 通常要求更高的最小起订量。这是由于需要自动 ACF 粘合设置。专门的玻璃切割工艺也使得小批量生产在经济上不可行。相反，COB 可以轻松适应较小的批量。标准化的 PCB 制造工艺使小批量生产变得非常容易。
答：是的，COB模组在极端环境下高度稳定。环氧树脂涂层可以很好地保护内部连接。但是，您必须在设计阶段指定宽温液晶流体。这可以防止显示屏在恶劣天气条件下冻结或变黑。
答：COF 是一个中间立场。 IC 直接安装在柔性带上，而不是玻璃或刚性板上。这种架构提供了高度的灵活性并允许超窄边框。然而，与标准模块相比，它的生产成本较高。
答：行业标准规定 NRE 费用通常会得到回扣。这通常发生在您的项目达到特定的批量生产量阈值之后。您应该在初始报价阶段与您的制造合作伙伴协商这些回扣条款，以降低长期费用。
