LCD和LCM有什么区别？

LCD 和 LCM 是显示行业中使用的两个常用术语。由于它们密切相关，因此有时可以互换使用。然而，LCD 和 LCM 通常指的是显示解决方案的不同部分或级别。

简单来说，LCD就是显示面板或液晶显示技术本身，而LCM则是将LCD面板与附加电子和机械组件集成在一起的更完整的显示模块。了解差异可以帮助产品设计师、工程师和采购团队为其应用选择正确的显示解决方案。

什么是液晶显示器？

LCD 代表液晶显示器。它是一种使用液晶分子控制光的通道并创建可见图像、数字、字符或符号的显示技术。

LCD本身一般是指显示面板或液晶显示元件。根据设计，LCD 可用于显示：

• 数字和基本符号

• 字母数字字符

• 图标和自定义分段

• 图形图案

• 单色信息

• 更先进的显示系统中的彩色图像

例如，段式 LCD 通常用于仪表、家用电器和控制面板。字符 LCD 设计用于显示字母、数字和固定文本格式。图形 LCD 可以显示定制的图像、图标和图形信息。

锦润为工业控制、医疗设备、汽车电子、智能家居产品和其他应用提供不同类型的 LCD 产品，包括段码、字符、图形、COG和COB显示解决方案。

液晶面板可以根据显示尺寸、观看方向、对比度、显示内容、工作温度和其他项目要求进行定制。然而，该面板本身可能不包括直接系统集成所需的所有组件。

什么是LCM？

LCM 代表液晶模块。 LCM 是一种集成显示组件，通常包括 LCD 面板和其他支持组件。

根据设计，LCM 可能包括：

• LCD玻璃或显示面板

• 驱动IC

• 印刷电路板或柔性电路

• 背光系统

• 连接器或接口

• 框架或机械支撑

• 控制元件

• 防护罩或其他结构件

由于这些组件组装在一起，因此 LCM 比独立的 LCD 面板更容易安装和连接到电子系统。

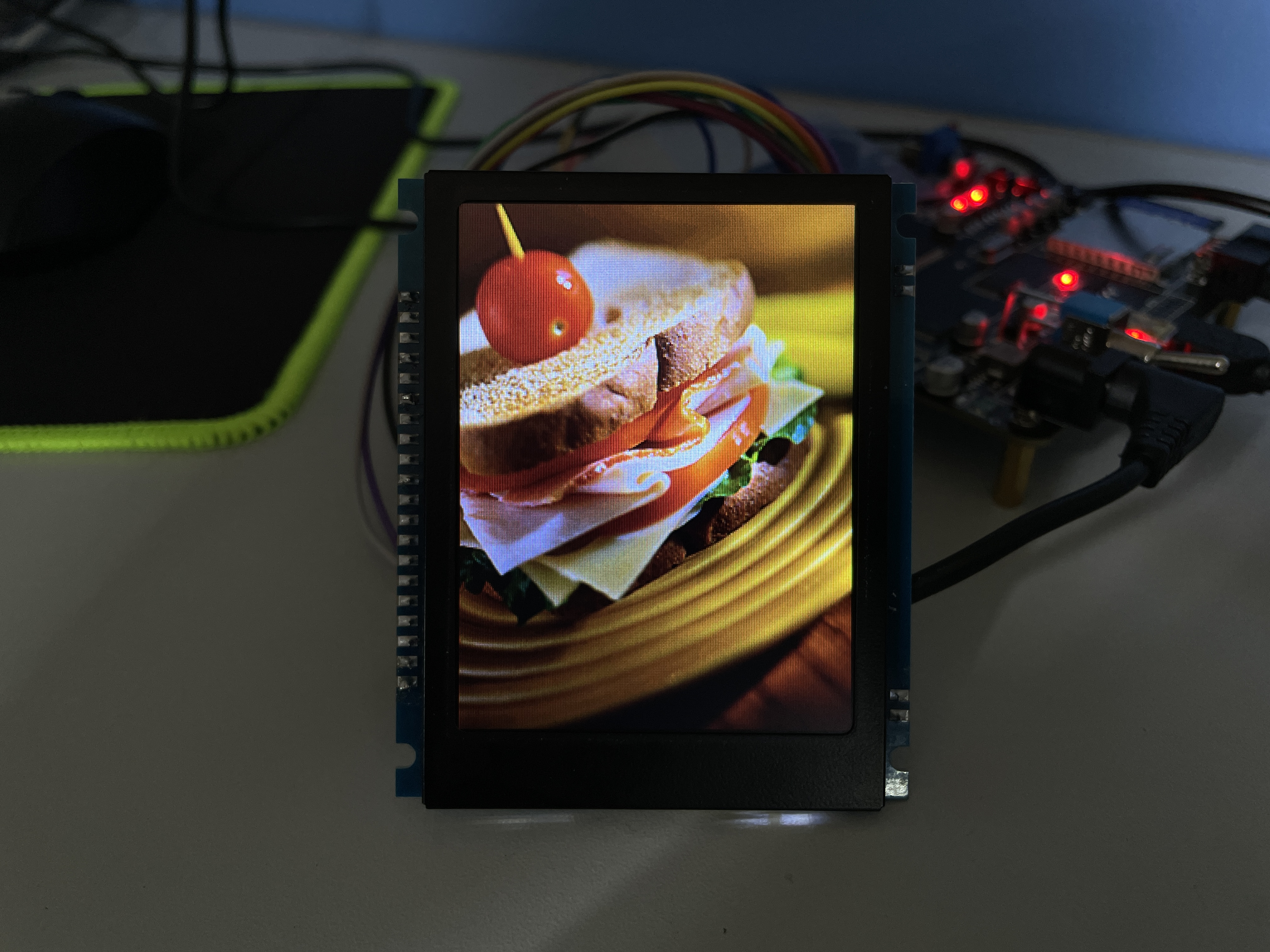

LCM 有多种格式，包括单色 LCM、字符 LCM、图形 LCM、COG LCM、COB LCM 和 TFT LCM。具体结构取决于显示要求、可用安装空间、接口类型和应用环境。

锦润的 LCM 产品系列包括基于TN、HTN、STN、FSTN、VA和DFSTN等技术的单色显示模块。这些模块可用于工业仪表、智能控制器、家用电器、电动汽车、医疗器械等设备。

LCD 和 LCM 之间的主要区别

LCD和LCM之间的主要区别在于集成度。

LCD一般指显示面板或液晶显示部件。 LCM 是一种完整或半完整的显示模块，它将 LCD 面板与电子、光学和机械组件结合在一起。

LCD 和 LCM 都不会自动优于对方。正确的选择取决于产品结构、开发阶段、可用的工程资源、产量和集成要求。

LCD 与 LCM：结构和组件

LCD主要是显示元件

LCD 面板负责产生可见显示。它控制通过液晶层的光传输以呈现所需的信息。

在购买液晶面板时，工程师可能需要考虑：

• 显示区

• 外形尺寸

• 段数或像素数

• 显示类型

• 可视角度

• 对比度

• 工作温度

• 显示方式

• 玻璃厚度

• 连接器或电极设计

独立的 LCD 可以为想要设计自己的驱动电路、背光系统、机械结构或控制板的客户提供更大的自由度。

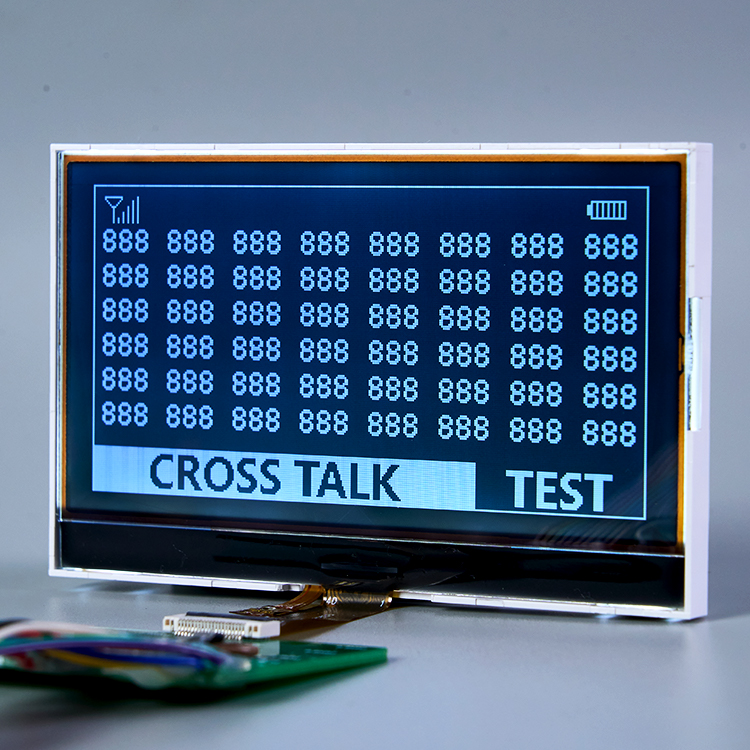

LCM 结合了多个显示组件

LCM 将 LCD 面板与支持组件结合在一起，使其可以作为更完整的显示组件。

例如，LCM可能包括控制显示信号的驱动器IC、提高可视性的背光以及允许模块与主控制板通信的连接器。保护框架还可以帮助支撑安装并提高机械稳定性。

确切的配置没有固定。一些 LCM 可能专为低功耗单色应用而设计，而其他 LCM 可能包括背光、触摸功能、更高分辨率或更先进的通信接口。

LCM 是否始终包含背光？

并非总是如此。 LCM 是否包含背光取决于显示器类型和应用要求。

许多单色 LCD 模块可设计为反射式、透射式或透反式显示器。反射式显示器使用环境光，可能不需要背光。透射式显示器通常使用背光来提高可视性。透反式显示器可以在环境光和背光照明下工作。

选择 LCM 时，买家应确认：

• 是否含背光

• 背光颜色

• 背光功耗

• 亮度要求

• 观看环境

• 日光和弱光能见度

这些细节会影响模块的功耗、厚度、成本和整体性能。

LCD和LCM的应用

LCD 面板和 LCM 用于许多相同的行业，但它们在产品中可能发挥不同的作用。

工业控制与仪器仪表

LCD和LCM广泛应用于功率计、温度控制器、自动化设备、测试仪器和工业控制面板。

对于简单的数字或状态显示，段式 LCD 或字符显示器可能就足够了。对于需要更详细信息的应用，图形 LCD 或图形 LCM 可能更合适。

医疗设备

医疗仪器通常需要清晰、稳定、可靠的显示。 LCD 面板和 LCM 可用于监控设备、诊断设备、病人护理设备和实验室仪器。

选择可能取决于对比度、视角、工作温度、显示格式和长期可靠性。

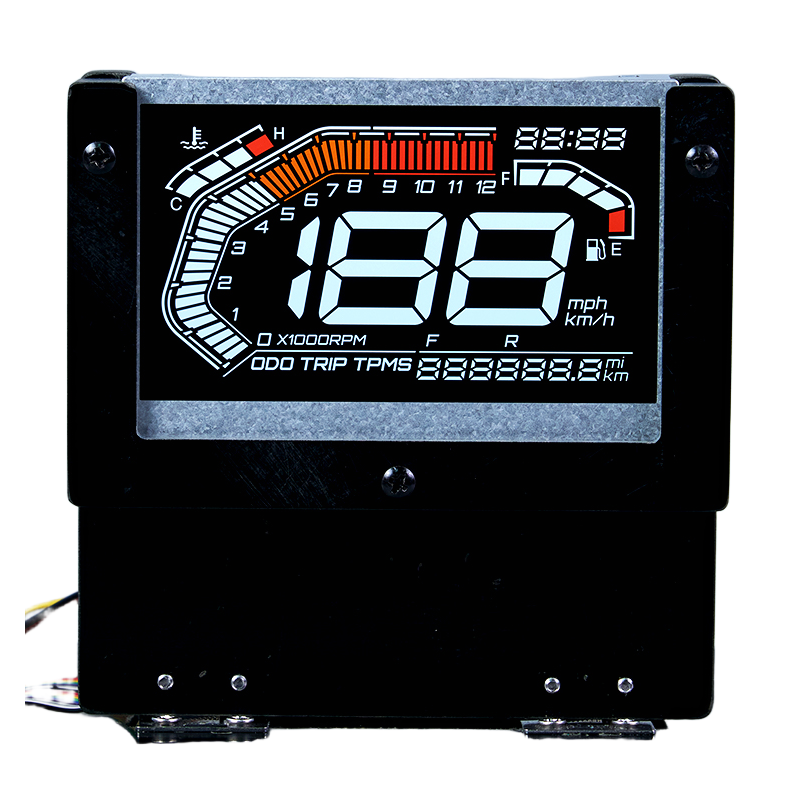

汽车电子

汽车显示器可用于仪表板、控制面板、充电设备和辅助系统。这些应用通常需要定制的轮廓、稳定的操作、合适的观察方向以及对温度变化的抵抗力。

根据产品设计，制造商可能会提供定制的 LCD 面板或更集成的 LCM。

家用电器和智能设备

LCD 和 LCM 还用于恒温器、供暖系统、洗衣机、冰箱、仪表和智能控制器。

通常选择段和字符显示器来显示简单的信息，而图形或 TFT 模块可以支持更灵活的用户界面。

如何选择 LCD 和 LCM

LCD和LCM的选择应根据项目的实际技术和生产要求而定。

在以下情况下选择 LCD 面板：

• 您已经拥有内部驱动电路设计

• 您的工程团队需要完全控制显示结构

• 您需要高度定制的面板

• 您打算单独设计背光和控制板

• 产品需要特殊的轮廓或显示图案

• 您有足够的时间和资源进行集成和测试

在以下情况下选择 LCM：

• 您需要更完整的显示组件

• 您想要简化系统集成

• 该项目需要驱动IC或标准接口

• 您希望减少额外的电路设计工作

• 您需要一个用于快速产品开发的显示模块

• 模块必须适合规定的机械安装空间

下订单之前，务必确认完整的规格，包括显示器类型、尺寸、视角、对比度、驱动电压、接口、背光、工作温度、连接器位置和安装方法。

对于定制项目，制造商可能还需要应用图纸、显示内容、操作条件、预计订单数量和样品要求。

常见问题解答

LCD和LCM一样吗？

不是。LCD一般是指液晶显示面板或显示技术，而LCM是指将LCD与附加电子和机械元件集成在一起的液晶模块。然而，供应商有时可能会一起使用这些术语，因为 LCM 包含 LCD 面板。

LCD 和 LCM 哪个更容易集成？

LCM 通常更容易集成，因为它可能已经包含驱动器 IC、背光、连接器和支撑结构等组件。独立的 LCD 通常需要额外的电路和机械设计工作。

LCD可以定制吗？

是的。液晶面板可以在尺寸、显示内容、段布局、观看方向、对比度、玻璃设计和其他规格方面进行定制。可用选项取决于制造商的工程和生产能力。

LCM可以定制吗？

是的。 LCM定制可以包括显示尺寸、接口、驱动方法、背光、观看方向、连接器位置、驱动电压、显示内容和机械结构。

如何选择正确的显示解决方案？

首先定义所需的显示信息、安装空间、操作环境、电源条件、接口、观看要求和预期生产量。专业的 LCD 和 LCM 制造商可以根据这些要求推荐合适的面板或集成模块。

结论

LCD和LCM密切相关，但并不完全相同。 LCD主要是指液晶显示面板或显示元件，而LCM是将LCD与驱动IC、背光源、连接器和支撑结构等组件结合在一起的集成模块。

LCD 可以为想要开发自己的显示系统的客户提供更多的自由。 LCM 可以通过提供更完整的显示组件来简化集成并缩短开发过程。最合适的选项取决于产品设计、技术要求、生产计划和所需的定制级别。

通过在项目开始时明确定义显示规格和集成要求，买家和工程师可以与经验丰富的 LCD 和 LCM 制造商更有效地合作，开发可靠的显示解决方案。
