在快速发展的工业自动化和智能制造领域，对高度可靠、紧凑且高效的人机界面 (HMI) 的需求从未如此之大。这些复杂系统的核心是 COG LCD 模块，它是弥合复杂机械和人类操作员之间差距的关键组件。随着工业控制设备变得更加先进，对能够承受恶劣环境同时提供精确信息的显示器的需求至关重要。玻璃上芯片 (COG) 技术代表了显示器制造领域的重大飞跃，为工业应用提供了无与伦比的优势。通过将显示驱动器集成电路 (IC) 直接安装到液晶显示器的玻璃基板上，制造商不再需要笨重的印刷电路板 (PCB) 和脆弱的连接方法，从而形成更时尚、更坚固的解决方案。
当工程师和产品设计师着手开发下一代工厂自动化工具、医疗设备或能源监控系统时，选择合适的 工业显示模块 是他们面临的最关键的决策之一。显示器不仅仅是一个屏幕；它是操作员和机器之间的主要通信媒介。显示屏故障可能会导致灾难性的停机、安全隐患和重大财务损失。因此，了解 COG LCD 模块的复杂性、其底层技术、其集成要求及其固有优势对于参与工业控制设备设计和采购的任何人都至关重要。
要充分认识 COG LCD 模块的价值，必须首先了解驱动它的基本技术。板载芯片 (COB) 或表面贴装器件 (SMD) 显示器等传统显示模块依靠单独的印刷电路板来容纳显示控制器和驱动器 IC。然后使用弹性连接器（斑马条）或柔性印刷电路（FPC）将这些组件连接到 LCD 玻璃。虽然这种方法几十年来一直是行业标准，但它引入了几个潜在的故障点，特别是在遭受剧烈振动、热冲击或潮湿的环境中。
COG LCD 模块的定义特征是将驱动器 IC 直接粘合到显示器的氧化铟锡 (ITO) 玻璃基板上。这是通过使用各向异性导电膜 (ACF) 来实现的，ACF 是一种专用粘合剂，仅在垂直方向（Z 轴）导电，同时在水平面（X 和 Y 轴）提供强大的机械粘合和电绝缘。通过消除外部 PCB 和相关连接接口，COG LCD 模块极大地减少了显示器的物理占用空间。这种小型化改变了现代工业控制设备的游戏规则，因为现代工业控制设备的空间往往非常宝贵，而且设备变得越来越紧凑。
此外，互连的减少本质上提高了 COG LCD 模块的可靠性。电子设备中的每个连接点都是潜在的故障点。通过将 IC 直接集成到玻璃上，COG LCD 模块最大限度地降低了因氧化、物理应力或热膨胀和收缩而导致连接退化的风险。这使其成为在要求苛刻的工业环境中长期部署的异常稳定的选择。
生产高质量的 COG LCD 模块需要最先进的洁净室设施和高精度的制造设备。该过程从准备 ITO 玻璃开始，对其进行仔细清洁和图案化，以创建必要的电迹线。接下来，将 ACF 涂覆到玻璃上的特定粘合区域。然后，使用先进的光学对准系统将驱动器 IC 的底面具有微小的金凸块，与玻璃上的迹线精确对准。
对准后，热电极头会对 IC 施加精确的热量和压力。该过程固化 ACF 树脂，形成永久的机械粘合，同时压缩 ACF 内的导电颗粒，以在 IC 上的金凸块和玻璃上的 ITO 迹线之间建立可靠的电气连接。此过程所需的精度非常高，因为任何未对准或压力不当都可能导致 COG LCD 模块出现缺陷。这就是为什么与经验丰富的 COG LCD 制造商合作对于确保工业控制设备的使用寿命和性能至关重要。
工业环境是出了名的严酷。工厂、户外设施或重型机械中部署的设备必须能够承受会迅速损坏标准消费级电子产品的条件。 COG LCD 模块经过专门设计，可以满足并超越这些严格要求，使其成为各种工业应用的首选。

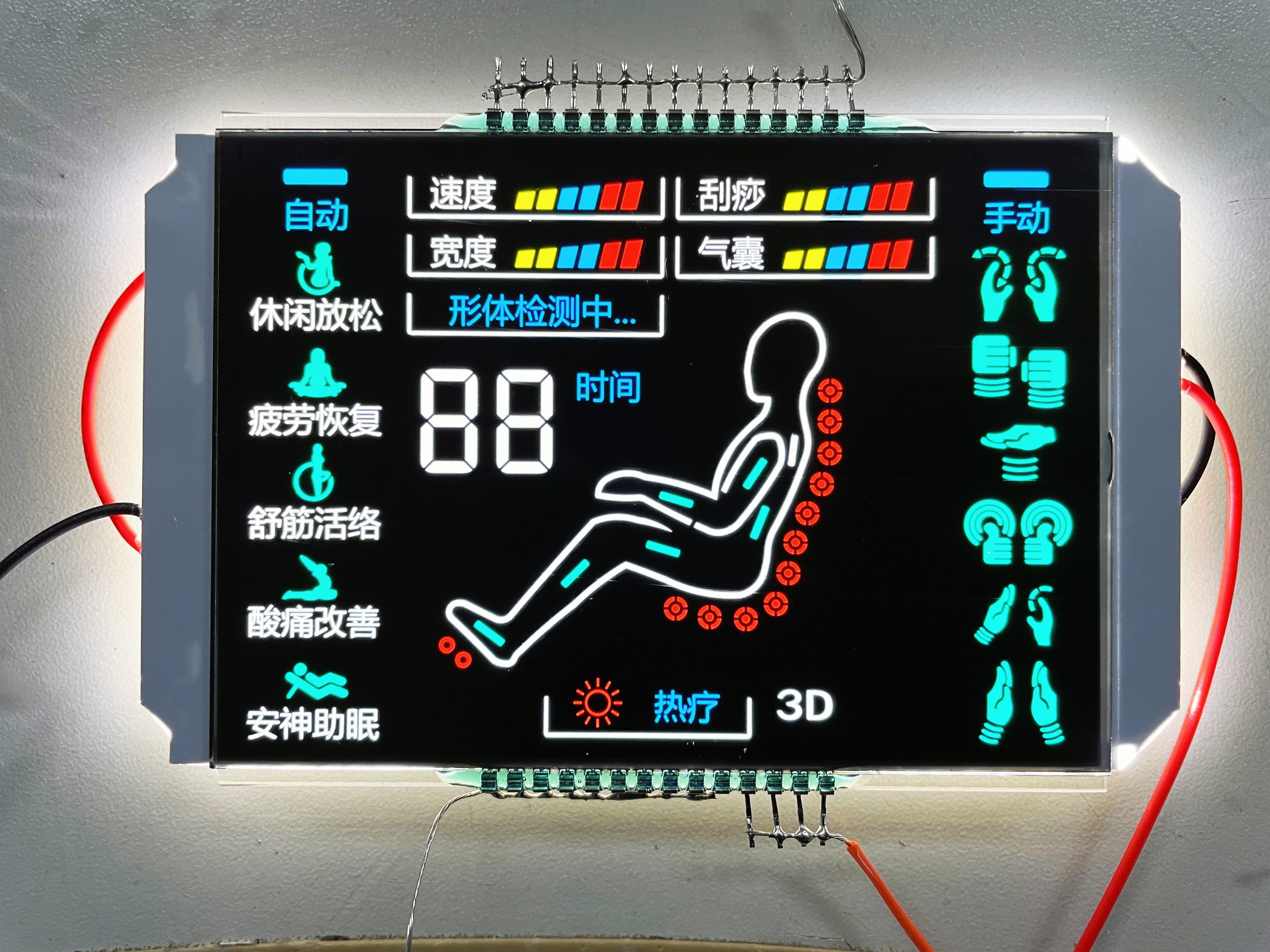

COG LCD 模块最显着的优势之一是其超薄外形和紧凑的外形。由于驱动器 IC 直接安装在玻璃上，因此与 COB 替代方案相比，模块的整体厚度大大减小。在现代工业设计中，控制面板变得越来越时尚，手持式诊断工具变得越来越小，每一毫米的空间都很重要。集成采用 COG 技术的 控制面板 LCD 模块， 使工程师能够设计出更符合人体工程学、更轻便且更具视觉吸引力的设备，而无需牺牲功能或屏幕空间。
振动和机械冲击是工业环境中持续存在的威胁。重型机械、冲压机和自动化装配线产生大量动能，并传递到周围的控制设备。具有多个连接点和重型 PCB 的传统显示器在这些条件下极易受到损坏。然而，COG LCD 模块拥有高度集成的固态结构。 IC 与玻璃的直接粘合形成了一个高度抗振的整体元件。显示器背面没有悬挂的重型组件来产生机械应力点，确保 COG LCD 模块即使在最动荡的环境中也能继续完美运行。
在为工业控制设备选择 COG LCD 模块时，工程师必须仔细评估一系列技术规格，以确保显示器满足其应用的特定要求。这些规格不仅仅局限于尺寸，还深入研究了模块的光学、电气和环境性能。
COG LCD 模块的主要功能是向操作员清晰准确地传达信息。因此，分辨率和对比度是关键因素。工业控制面板通常显示复杂的原理图、实时数据图和密集的字母数字信息。高分辨率 COG LCD 模块可确保数据清晰易读，从而降低操作员出错的风险。此外，显示器必须提供出色的对比度，确保在各种照明条件下（从工厂车间的刺眼眩光到控制室的昏暗灯光）下均可读取信息。
视角同样重要。操作员很少从完全垂直的位置与工业设备进行交互。他们可能站在控制面板的上方、下方或侧面。优质 COG LCD 模块采用先进的液晶技术，例如 FSTN（薄膜补偿超扭曲向列）或 IPS（面内切换），可提供宽视角，确保显示内容从几乎任何角度都清晰可见。
工业设备经常部署在温度波动剧烈的环境中。如果暴露在冰冻温度或高温下，标准消费类显示器可能会出现故障，但坚固耐用的 COG LCD 模块旨在在较宽的温度范围内可靠运行。高质量模块的工作温度范围通常为 -20°C 至 +70°C，一些专用版本的工作温度范围为 -30°C 至 +80°C 甚至更高。
这种热弹性是通过使用在极端温度下保持其粘度和光学特性的专用液晶流体以及在热应力下不会降解的工业级驱动器 IC 和 ACF 材料来实现的。在设计户外应用、农业或重工业设备时，指定具有宽温度范围的 COG LCD 模块是绝对必要的。
成功地将 COG LCD 模块集成到工业控制设备中需要采用全面的硬件和软件集成方法。由于 COG 模块是高度集成的组件，因此需要仔细处理和精确的工程设计，以确保最佳性能。
从硬件角度来看，集成 COG LCD 模块涉及设计安全安装解决方案并建立可靠的电气连接。由于玻璃基板是模块的主要结构部件，因此其安装方式必须能够保护其免受直接冲击和扭转应力。工程师通常使用定制边框、减震垫片和安全外壳来保护玻璃边缘并防止机械损坏。
电气连接通常通过柔性印刷电路 (FPC) 实现，该电路使用与驱动器 IC 相同的 ACF 技术粘合到玻璃边缘。该FPC将COG LCD模块连接到设备的主控制板。设计该 FPC 的走线至关重要；必须防止急剧弯曲、磨损和电磁干扰 (EMI)，以确保稳定的信号传输。
在软件方面，驱动COG LCD模块需要编写精确的固件来与集成驱动器IC进行通信。这些 IC 通常支持标准通信协议，例如 I2C、SPI 或并行接口。接口的选择取决于所需的数据传输速率和主机微控制器上可用 I/O 引脚的数量。
固件必须处理 COG LCD 模块的初始化序列，配置对比度、偏置电压和显示方向等参数。此外，开发人员必须创建高效的渲染算法来快速更新显示，特别是在需要实时数据可视化或动态动画的应用程序中。利用已建立的图形库并彻底测试通信协议是确保流畅且响应灵敏的用户界面的重要步骤。
虽然 COG LCD 模块具有众多优势，但工程师在设计和实施阶段可能会遇到特定的挑战。预测这些挑战并实施强大的解决方案是开发可靠的工业控制设备的关键。
工业环境通常充满了大型电机、变频驱动器和高压电源线产生的电磁干扰 (EMI)。这种 EMI 会干扰主机控制器和 COG LCD 模块之间传输的微妙信号，导致显示闪烁、数据损坏或完全失去通信。
为了缓解这些问题，工程师必须采用严格的电磁兼容性 (EMC) 设计实践。这包括 COG LCD 模块的正确接地、使用屏蔽 FPC 电缆以及在通信线路上实施硬件过滤。此外，选择具有高抗噪性的驱动器 IC 并实施基于软件的错误检查和恢复例程可以显着增强显示系统针对 EMI 的恢复能力。
大多数 COG LCD 模块需要背光以确保弱光条件下的可视性。背光系统的设计面临着一系列挑战，特别是在功耗和热管理方面。工业控制设备通常 24/7 运行，这意味着背光必须高度耐用且节能。
工程师必须仔细选择适合背光的 LED 技术，平衡亮度要求和功率限制。此外，LED 产生的热量必须有效消散，以防止 COG LCD 模块局部受热，这可能会改变液晶的光学特性或降低 ACF 粘合性能。实施智能背光控制，例如基于环境光传感器的脉宽调制（PWM）调光，可以延长背光的使用寿命并降低总体功耗。
工业控制设备的质量和可靠性与您选择的组件的质量直接相关。因此，选择合适的 COG LCD 制造商是一项战略决策，可以影响您产品线的成功。信誉良好的制造商不仅会提供高质量的标准模块，还会提供广泛的工程支持和定制能力。
虽然标准 COG LCD 模块适用于许多应用，但工业控制设备通常需要定制解决方案来满足独特的设计限制或特定的功能要求。定制 COG LCD 允许工程师指定显示器的确切尺寸、分辨率、接口类型和环境规格。无论您需要独特的长宽比来适应专用外壳、专用控制面板的特定图标布局，还是需要超高亮度背光以在阳光直射下可读，有能力的制造商都可以根据您的需求精确定制定制 COG LCD 模块。这种级别的定制可确保显示屏无缝集成到您的产品中，从而增强其美学吸引力和操作效率。
此外，可靠的制造商将在每个 COG LCD 模块的整个生产过程中实施严格的质量控制流程。这包括对热冲击、抗振性、电气性能和光学清晰度的严格测试。通过与遵守 ISO 9001 和 ISO 14001 等国际质量标准的制造商合作，您可以确信集成到设备中的 COG LCD 模块将在现场提供多年的完美性能。
总之，将 COG LCD 模块集成到工业控制设备中代表了对可靠性、效率和现代设计的战略投资。正如我们在本综合指南中所探讨的那样，玻璃芯片技术提供了多种优势，可以直接满足工业环境的严格要求。通过消除笨重的 PCB 和脆弱的互连，COG LCD 模块提供了高度坚固的固态解决方案，具有出色的抗机械冲击和振动能力。
选择高品质 COG LCD 模块的主要优势包括：
超紧凑外形： 驱动器 IC 直接集成到玻璃基板上，大大减少了显示器的厚度和整体占地面积，从而实现更时尚、更符合人体工程学的工业设计，并节省控制面板内的宝贵空间。
无与伦比的可靠性： 通过最大限度地减少物理连接点的数量，COG LCD 模块可显着降低因环境应力、氧化或机械磨损而导致的故障风险，从而确保在恶劣的工厂条件下的长期稳定性。
卓越的环境适应能力： 这些模块采用工业级材料制成，具有宽广的工作温度范围以及出色的耐湿和热冲击能力，使其成为室内和室外工业应用的理想选择。
卓越的视觉清晰度： 高分辨率功能与先进的液晶技术相结合，确保关键数据、原理图和操作员指令以清晰的对比度和宽视角显示，从而减少操作员的疲劳并最大限度地减少错误。
经济高效的制造： COG LCD 模块的简化制造流程比传统 COB 显示器需要更少的组件和组装劳动力，这对于大规模工业部署而言是一种极具成本效益的解决方案。
高可定制性： 凭借设计定制 COG LCD 模块的能力，工程师可以自由定制显示器的尺寸、接口和光学属性，以满足其独特工业控制设备的确切规格。
归根结底，COG LCD 模块不仅仅是一个组件，而是一个组件。它是先进工业自动化的关键推动者。通过在人与机器之间提供清晰、可靠和持久的界面，它确保工业流程平稳、安全和高效地运行。当您为下一个工程项目选择优质 COG LCD 模块时，您选择的是一种经久耐用、性能卓越、旨在提升工业控制设备标准的技术。
