现代硬件设计面临着持续的斗争。工程师必须在设备小型化与清晰的显示可读性和组件费用之间取得平衡。缩小产品占地面积通常会迫使用户界面质量做出艰难的妥协。传统的展示包装占用了宝贵的内部空间，使优雅的工业设计变得复杂。
COG LCD 模块 （玻璃芯片）成为空间受限应用的标准解决方案。您会发现它们为时尚的可穿戴设备、精密的医疗仪器和紧凑的工业面板提供动力。它们消除了笨重的外部驱动板，以节省宝贵的内部空间。该技术将驱动器直接安装到玻璃基板上。
本指南超越了基本定义，提供了全面的技术评估框架。我们将帮助您确定这种特定的显示架构是否符合您的具体项目要求。您将了解成功部署所需的机械权衡、集成风险和规范标准。
定义： COG LCD 模块将显示控制器 (IC) 直接安装在玻璃基板上，无需驱动器的外部 PCB。
核心优势： 从根本上减少显示组件的 Z 高度（厚度）和占地面积，同时最大限度地减少重量。
主要权衡： 由于暴露的玻璃边缘和集成的 FPC（柔性印刷电路）粘合，在组装过程中需要精确处理。
决策要点： 尽管定制设计可能会产生初始 NRE（非经常性工程）模具成本，但对于中批量生产而言具有很高的成本效益。
了解物理堆栈对于将这些显示器集成到硬件中至关重要。该架构依靠精密制造来粘合微观组件。让我们分解一下构成该技术的物理层。

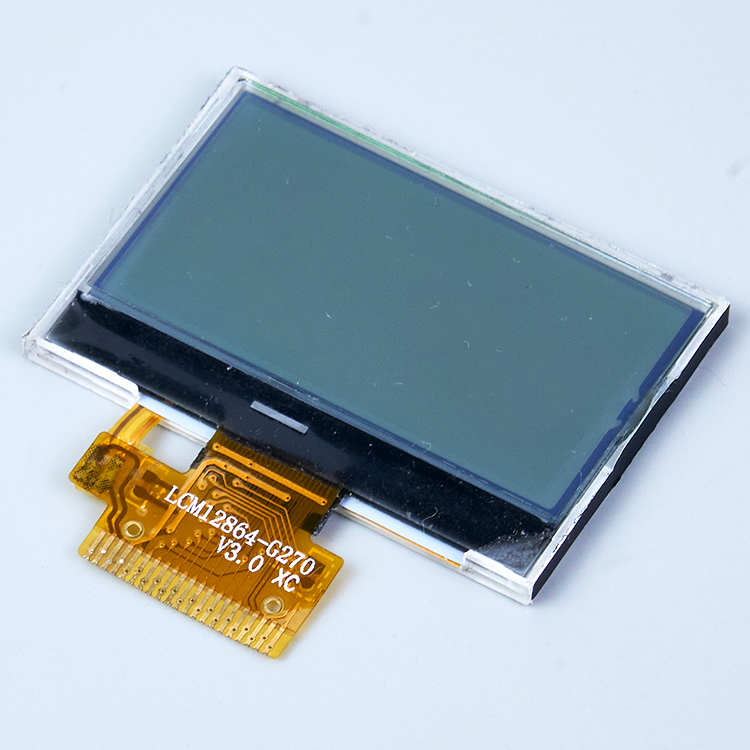

基础是玻璃基板。制造商将氧化铟锡 (ITO) 痕迹直接蚀刻到这种玻璃上。这些透明导电路径将电信号路由至显示像素。接下来，显示控制器 IC 直接位于玻璃上。工厂使用各向异性导电膜 (ACF) 将 IC 粘合到 ITO 走线。 ACF 包含捕获在热固化粘合剂内的微小导电球。施加热量和压力可严格在垂直方向上创建可靠的电气连接。
最后，柔性印刷电路 (FPC) 尾部将显示组件连接到主板。该 FPC 还在玻璃边缘采用了 ACF 粘合。整个堆栈仍然非常薄。
这种架构为硬件团队解决了巨大的业务问题。传统显示器需要笨重的驱动器外壳。使用较旧封装技术的标准 LCD 模块 包括集成印刷电路板。 COG 完全消除了该 PCB。它直接满足了超薄外形的工程需求。设备看起来更时尚。内部空腔空间可容纳更大的电池或额外的传感器。
虽然存在许多标准配置，但该架构支持广泛的定制。您可以指定确切的查看区域。您还可以自定义 FPC 接口布线以匹配您的主板连接器位置。标准模块可加快上市时间。定制设计完美契合独特的外壳。
工程师经常权衡 COG 与传统板上芯片 (COB) 技术。选择正确的包装决定了您的机械设计参数和单位经济性。
结构差异决定了它们不同的应用。 COG 将 IC 直接放置在玻璃上并通过 FPC 连接。这创造了一个非常薄和轻的轮廓。相反，COB 将 IC 引线键合到刚性 PCB 上。然后工厂将该 PCB 固定到玻璃基板的背面。这种方法导致组件更厚、更笨重。 PCB 充当坚固的支柱，但会消耗大量 Z 高度。
数量经济学严重影响这一决定。对于小批量遗留项目来说，COB 通常更便宜。它利用标准化的、较旧的生产线。然而，规模化后，COG 变得更具成本效益。自动化制造工艺可快速处理 ACF 粘合。该设计还消除了玻璃纤维 PCB 和刚性金属边框的原材料成本。
机械强度也有显着差异。 COB 具有更高的刚性，可抵抗钝性冲击。刚性 PCB 背衬可有效吸收物理应力。 COG 需要更周到的外壳设计。您必须保护裸露的玻璃边缘。跌落冲击可能会导致未屏蔽的 COG 模块破裂。他们需要适当的边框支撑和内部缓冲。
COG和COB架构的技术比较
评价标准 | COG（玻璃上芯片） | COB（板上芯片） |
|---|---|---|
典型厚度 | 低于 3mm（超薄） | 8mm - 12mm（大容量） |
体重概况 | 极其轻便 | 较重（由于 PCB） |
抗冲击性 | 较低（需要减震） | 更高（刚性 PCB 背衬） |
批量生产成本 | 高效、经济 | 单位材料成本较高 |
初始工具（定制） | 定制 FPC/玻璃的 NRE 更高 | 降低标准 PCB 编辑的 NRE |
选择 COG LCD 模块 需要分析具体的性能维度。您必须将这些功能与您的产品成果结合起来。
外形尺寸和重量是推动采用的主要特征。由于没有 PCB，厚度不到 3 毫米。这一特性直接实现了时尚的产品设计。智能恒温器与墙壁齐平。便携式医疗设备重量轻，便于运输。可穿戴设备在手腕上保持纤薄的外形。您无法使用笨重的传统屏幕来实现这些人体工程学设计。
这些模块的功耗通常仍然较低。 IC 和显示矩阵之间的走线较短，可最大限度地减少寄生电容。以热量形式逸出的能量较少。控制器 IC 运行效率很高。这种效率可延长便携式电子产品的电池寿命。

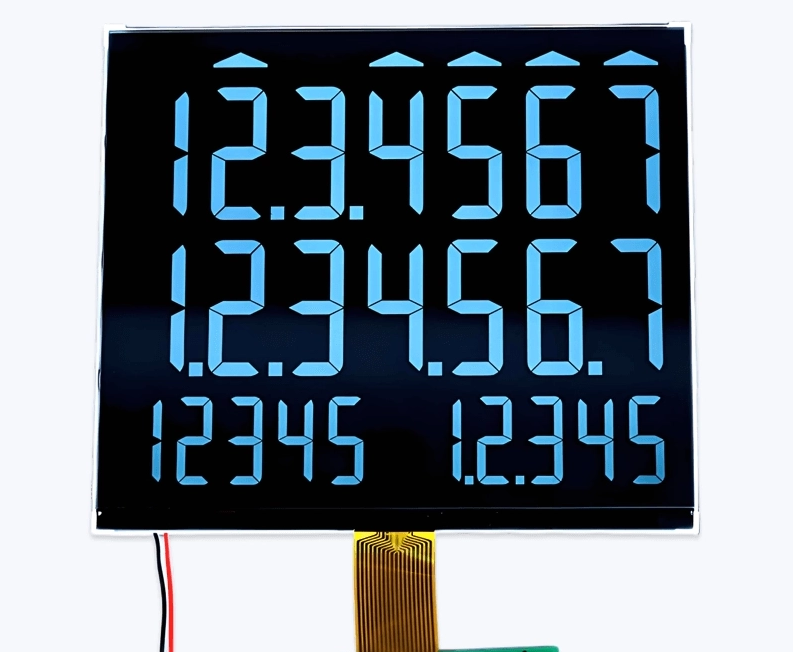

显示质量取决于您选择的基础流体。 COG 技术适用于各种液晶类型。您可以为基本、经济高效的应用指定 TN（扭曲向列）。您可以升级到 STN（超扭曲向列）以获得更好的对比度。 FSTN（胶片补偿 STN）提供最佳的单色视角。包装不会限制您的光学性能。对比度和视角完全取决于所选流体。
我们还必须以怀疑论者的视角来进行权衡。 FPC 连接点代表脆弱的物理链接。将 FPC 弯曲得太靠近玻璃粘合可能会撕裂 ACF 连接。此外，这些裸模块缺乏集成结构外壳。精确的背光集成成为您的责任。您必须单独采购背光源或将其指定为制造商提供的预组装模块。背光对准不良会导致漏光和照明不均匀。
设计原理图很容易。在大规模生产和实际使用中生存是很困难的。您必须在设计阶段的早期减轻一些集成风险。
机械应力漏洞对现场可靠性构成最大威胁。如果设备外壳缺乏适当的减震功能，玻璃很容易破裂。您无法将裸露玻璃模块牢固地安装在硬塑料外壳上。工程师必须设计具有精确公差的内部边框。我们建议使用可压缩 Poron 垫片。这些材料吸收跌落冲击并防止玻璃角上的应力集中。
FPC 粘合风险需要仔细的装配规划。将 FPC 固定到玻璃上的 ACF 粘合在静态条件下完美工作。然而，极端的热循环会破坏这种键合。玻璃和柔性塑料之间的热膨胀系数不匹配会导致微撕裂。此外，手动组装过程中的机械张力会导致立即失效。装配线工人绝对不能使用FPC尾部作为抬起显示器的把手。
温度限制决定了应用的适用性。标准模块提供 -20°C 至 +70°C 之间的实际工作温度范围。储存温度可能会稍微延长一些。极端的工业环境需要专门的液体。在寒冷的室外条件下部署标准模块会导致液晶变得迟缓。高热会完全洗掉对比度。在指定模块之前，请务必验证环境要求。
制造推广需要严格的 ESD（静电放电）协议。显示控制器 IC 裸露在玻璃表面上。它缺乏 COB 设计中的保护性环氧树脂灌封。处理过程中的静电冲击会立即损坏 IC。您的装配线必须加强接地带、电离器和静电耗散垫。
缩小数千种显示选项的范围需要采取有条不紊的方法。遵循此规范框架来筛选适合您的硬件的完美模块。
接口要求： 将项目的 MCU 功能与通用 I2C 接口相匹配。大多数模块支持 I2C、SPI 或并行接口。 I2C 节省了引脚数，但运行速度较慢。 SPI 在速度和低引脚数之间取得了很好的平衡。并行接口提供高数据速率，但会消耗许多 GPIO 引脚。验证您的微控制器可以有效地驱动所选接口。
背光和照明： 根据周围环境决定照明配置。反射式显示器不需要背光。它们依赖于高环境光并且消耗最少的功率。透射式显示器需要恒定的背光才能保持可见。透反射配置提供了一种混合方法。它们在室外反射阳光，但在黑暗的房间中使用背光。
NRE 工具与现成工具： 评估定制工具的盈亏平衡点。修改标准模块可以降低前期成本。它非常适合快速原型制作。然而，定制玻璃和 FPC 布局的工具可确保外壳精确贴合。计算您的预计产量。高产量证明 NRE 工具成本是合理的，以优化机械装配。
审查供应链合作伙伴： 彻底审核您的显示器制造商。寻求 IC 生命周期的透明度。确保控制器芯片明年不会面临淘汰。询问 ACF 粘合良率以衡量其制造质量。预先讨论最小订购量 (MOQ) 阈值。安全的长期可用性保证保护您的产品使用寿命。
应用此框架可以防止在开发周期后期进行成本高昂的重新设计。它使您的机械工程师、固件开发人员和采购经理保持一致。
COG 显示架构为紧凑型设备工程提供了终极解决方案。它通过消除刚性外部驱动板从根本上减少了设备厚度。它通过直接玻璃集成提供卓越的功效。该技术是需要最小化占地面积和低重量的批量产品的最佳选择。
然而，成功的部署完全依赖于强大的机械集成。您必须设计能够缓冲玻璃并保护脆弱的 FPC 粘合免受张力的外壳。
通过审核您的特定 Z 高度限制来开始您的选择过程。规划出您的微控制器接口功能。确定您确切的环境工作温度。锁定这些参数后，请联系制造商获取技术数据表。索取标准样品套件以测试目标环境中的光学质量。采取这些经过衡量的步骤可确保硬件的无缝启动。
答：不能。由于精确的微观 ACF 粘合和直接玻璃集成，这些显示器无法修复。如果玻璃破裂或 IC 出现故障，则必须将整个组件视为消耗模块。您可以完全更换损坏的单元，而不是尝试进行板级维修。
答：根据定制深度，模具成本差异很大。仅定制 FPC 尾部的成本通常在 500 至 1,500 美元之间。创建具有定制观察区域的完全定制玻璃基板的成本范围为 2,000 至 5,000 美元。引脚数、流体类型和专用背光会影响最终的 NRE 定价。
答: 这取决于你的规格。反射式模块不使用背光，完全依靠环境光。透射式和透反式模块确实需要背光。您可以以裸露玻璃的形式购买它们来集成您自己的照明，也可以以带有集成 LED 背光的预组装模块的形式购买它们。
答：可以，但需要特殊的光学处理。长时间暴露在阳光下会导致标准液晶和偏光片发生紫外线降解。对于室外使用，您必须指定防紫外线偏光镜。您还应该选择透反射液体类型，以确保屏幕在直射、刺眼的阳光下仍然可读。
