选择正确的硬件架构可以决定你的产品的成败。您选择的物理层和协议层直接决定了微控制器要求、功耗预算和总体物料成本。您必须在设计阶段的早期仔细浏览这些变量。
现代显示器提供令人惊叹的分辨率。然而，推送海量像素数据需要正确的物理和协议层。选择错误的设置会导致丢帧、过度电磁干扰 (EMI) 或不必要的硬件升级。
本指南详细介绍了 I2C、SPI、RGB 和 MIPI 标准的工程现实。硬件团队将学习如何针对特定产品架构做出基于证据的决策。您将发现实用的框架，使带宽需求与处理器功能保持一致。
I2C 最适合低数据文本或基本图形，其中最小化引脚数是最高优先级。
SPI LCD 模块 为需要适度刷新率和最小布线复杂性的小型设备（如可穿戴设备）提供了平衡的权衡。
RGB TFT LCD 可为中型屏幕提供未压缩的高速视频，但需要大量的 MCU 引脚分配和 RAM。
MIPI LCD 模块 是高分辨率、高帧速率显示器的行业标准，可提供高带宽和低 EMI，但需要先进的处理器。
在最终确定硬件原理图之前，正确的 LCD 接口选择 必须考虑 FPC 电缆长度、EMI 合规性和 MCU 内存限制。
工程师经常将显示视为事后的想法。这种方法造成了巨大的瓶颈。 LCD 接口 充当处理器功能和显示器最大潜力之间的主要收费站。如果这些组件不匹配，则会浪费系统资源或无法实现目标帧速率。
评估数据速率和引脚数之间的基本权衡。串行协议节省了宝贵的微控制器 (MCU) 引脚。这种节省使您可以布线更小的电路板并使用更便宜的处理器。然而，它们牺牲了原始数据吞吐量。并行协议为流畅的视频提供了巨大的吞吐量。缺点是消耗了数十个有价值的通用输入/输出 (GPIO) 引脚。您必须决定您有能力花费哪些资源。
内存开销又增加了一层复杂性。某些设置依赖于显示端内存，通常称为图形 RAM (GRAM)。具有内置 GRAM 的显示驱动器 IC 保存当前图像帧。主机 MCU 可以进入深度睡眠状态，仅在图像发生变化时更新屏幕。相反，并行协议通常缺乏 GRAM。它们要求主机 MCU 连续传输帧缓冲区更新。这种持续的流传输可防止 MCU 休眠，从而显着增加整体系统功耗。
I2C 架构采用简单的两线串行总线。它依赖于串行数据线（SDA）和串行时钟线（SCL）。多个设备可以使用唯一的十六进制地址共享这两条线。该设计极大地简化了 PCB 布线。
I2C LCD 显示屏 在特定环境中表现出色。我们经常在字符 LCD、小型单色 OLED 和基本状态指示器中看到它们。它们在超低功耗物联网设备中占据主导地位，而路由空间仍然受到严格限制。
然而，I2C 的带宽受到严格限制。标准模式最高可达 100 kbps，而快速模式可达 400 kbps。高速模式理论上可以达到 3.4 Mbps，但很少有便宜的微控制器本身支持这一点。因此，I2C 仍然完全无法处理流畅的动画。它无法驱动高分辨率彩色 TFT。如果您的用户界面需要流畅的运动，I2C 将失败。
SPI 提供了 I2C 的更快替代方案。该架构通常使用 3 线或 4 线串行总线。它需要主输出从输入 (MOSI)、主输入从输出 (MISO)、串行时钟 (SCK) 和片选 (CS) 线路。虽然它比 I2C 使用更多的引脚，但总体占用空间仍然较低。

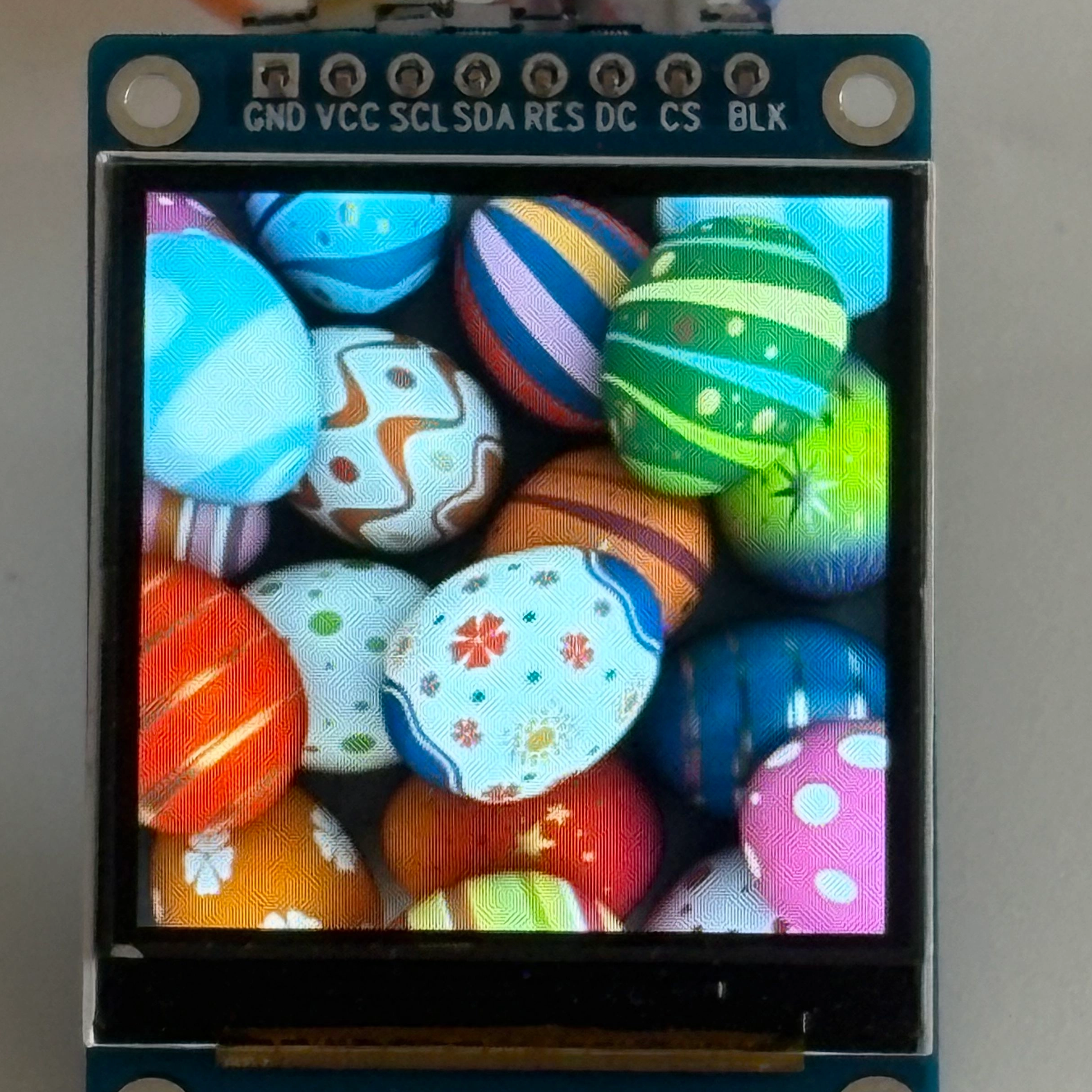

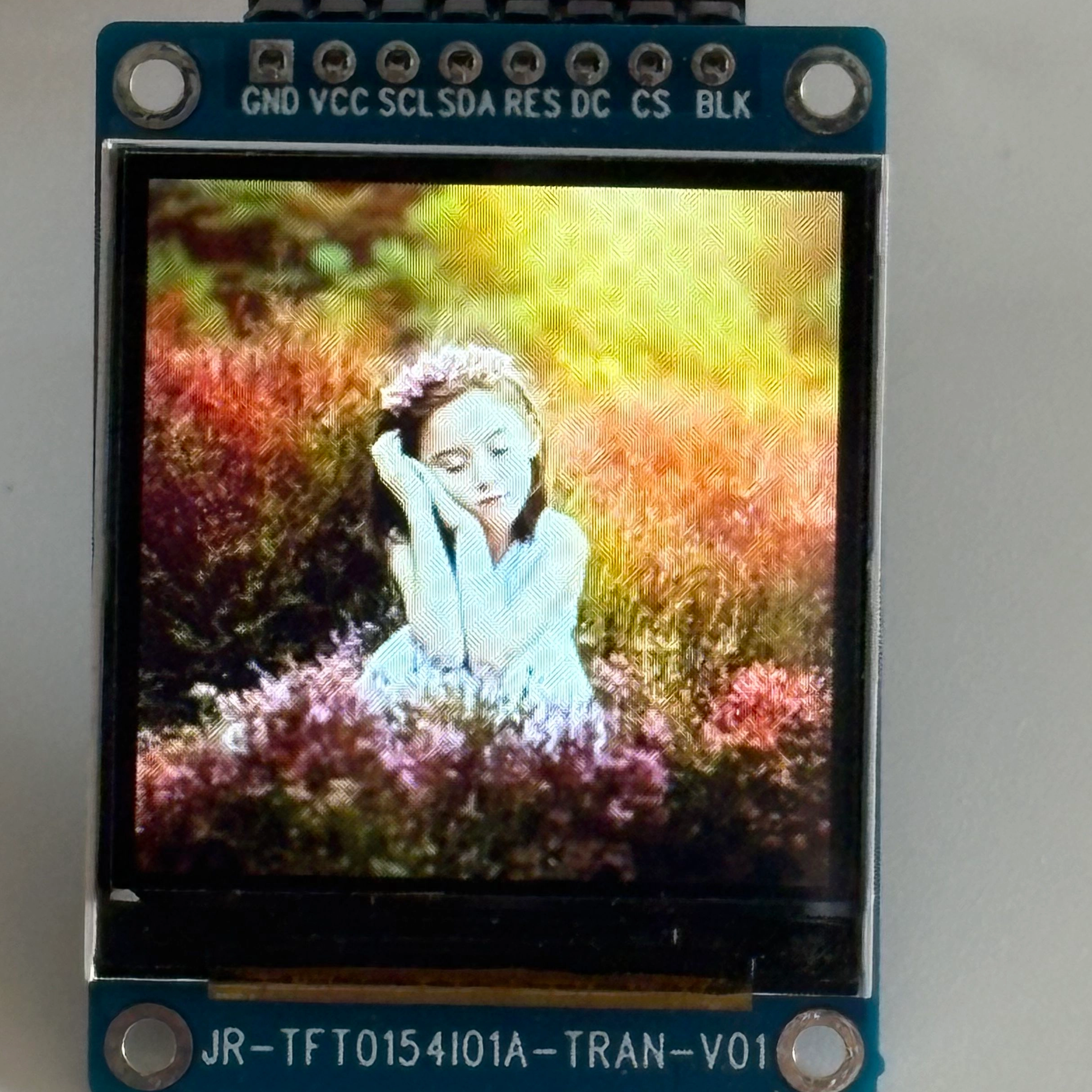

智能手表、手持式医疗仪器和物联网恒温器严重依赖 SPI LCD模块。它们非常适合 1.5 英寸至 2.4 英寸的小型 TFT 屏幕。
SPI 可以轻松地以 50 Mbps 或更高的速度推送数据。它在速度和路由简单性之间取得了良好的平衡。至关重要的是，SPI 要求显示驱动器 IC 具有内置 GRAM。屏幕独立保持静态图像。您的 MCU 仅在特定像素发生变化时发送数据。这种本地化内存极大地减少了主处理器上的持续处理负载。
RGB 接口不再采用串行数据传输。它利用并行数据总线，每个时钟周期传输整个像素。配置通常以 16 位、18 位或 24 位颜色深度运行。它还需要同步信号，包括VSYNC（垂直同步）、HSYNC（水平同步）和DOTCLK（像素时钟）。
RGB TFT LCD 可以出色地处理原始视频吞吐量。它们在工业 HMI、汽车仪表板和 3.5 至 7 英寸的中型显示器中占据主导地位。

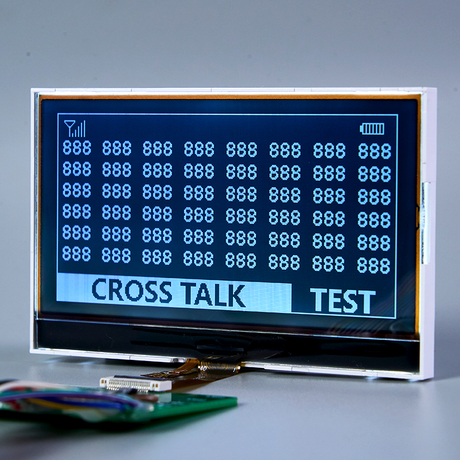

尽管速度很快，但 RGB 也存在巨大的风险和现实。您必须将 20 个或更多 MCU 引脚专用于显示屏。它需要连续的数据流，因为它缺乏显示 RAM。 MCU 必须每秒重绘屏幕 60 次。此外，在 PCB 上布线两打高速走线会产生巨大的 EMI 漏洞。如果您将这些走线走得太长或太近，信号串扰就会破坏您的图像。
MIPI DSI 代表了现代显示连接的巅峰。它放弃了传统的单端信号。相反，它在专用通道上使用高速差分信号。典型设置包括一个时钟通道和最多四个数据通道。
智能手机、VR 耳机和先进的医疗成像设备都依赖于 MIPI LCD 模块。对于任何需要 720p 或更高分辨率的应用程序，您必须使用此标准。
MIPI 提供卓越的带宽与引脚数比率。差分信号消除了环境噪声，从而产生非常低的 EMI 曲线。然而，整合被证明是困难的。您无法直接从基本的 8 位微控制器驱动 MIPI。它需要更高端的应用处理器 (AP) 或具有专用 MIPI-DSI 主机控制器块的专用 MCU。
选择正确的协议需要将您的项目规范映射到硬件现实。正确 选择 LCD 接口 可防止代价高昂的电路板重新设计。使用目标阈值尽早消除不可行的选项。
分辨率和帧速率阈值提供了最清晰的界限。您通常可以遵循以下准则：
在 320x240 下： SPI 或 I2C 可以轻松处理这些像素数。
480x272 至 800x480： 尽管高级 SPI 也适用于静态 UI，但 RGB 在这里提供了最具成本效益的解决方案。
720p 及以上： MIPI 成为强制推动所需的像素时钟。
表：硬件选择框架矩阵
界面 | 引脚数 | 最大分辨率（典型值） | 主机MCU负载 | EMI 风险概况 |
|---|---|---|---|---|
I2C | 2 | 128x64（单色） | 非常低 | 低的 |
SPI | 4至6 | 320x240（彩色） | 低（需要 GRAM） | 缓和 |
RGB并行 | 20+ | 800x480（彩色） | 高（连续） | 高的 |
MIPI DSI | 4 至 10 | 4K+（彩色） | 中等（硬件块） | 非常低 |
功耗限制也迫使做出具体的决定。您必须将设备睡眠状态与活动驱动功率进行比较。配备本地 GRAM 的 SPI 模块允许主机 MCU 完全休眠。这种设置可以极大地延长可穿戴设备的电池寿命。相反，RGB 使 MCU 保持持续唤醒状态。即使显示静态图像也会耗尽电池电量，因为 MCU 必须不断刷新面板。
信号完整性和 EMI 合规性会在开发周期后期毁掉许多硬件项目。尽早解决硬件合规性的现实问题。 RGB 线路上的快速单端信号就像微型天线，将噪声辐射到 PCB 上。 MIPI 中使用的差分信号可有效降低 EMI。它们为敏感射频设备或严格执行发射测试的医疗环境提供了更安全的选择。
如果您无法实际构建设备，则理论带宽就没有什么意义。柔性印刷电路 (FPC) 布线限制通常决定最终选择。事实证明，在不引起材料疲劳的情况下，通过紧密的机械铰链布置 40 针 RGB 接口几乎是不可能的。宽的刚性 FPC 在反复弯曲后会折断。相比之下，您可以安全地将低引脚数 MIPI 或 SPI FPC 穿过极其紧密的外壳。
有时，理想的显示面板与您的传统 MCU 不匹配。桥接 IC 解决方案提供了实用的解决方法。工程师经常使用 SPI 至 RGB 或 RGB 至 MIPI 桥接芯片。这些芯片实时转换信号协议。虽然有效，但它们引入了惩罚措施。您必须为额外的组件成本做好预算。此外，它们还会消耗宝贵的 PCB 空间并增加整体系统功耗。
驱动器 IC 的可用性增加了物流障碍。供应链的现实决定了许多工程选择。某些高度优化的显示驱动器 IC 仅支持特定协议。如果全球芯片短缺影响您首选的 SPI 驱动程序，您可能必须重新设计电路板以获得可用的 RGB 替代方案。在完成原理图之前，您必须验证组件的可用性。
仅仅依赖现成的标准模块存在隐藏的风险。标准显示器在最终集成阶段通常无法满足机械或光学要求。对于您的特定外壳，安装卡舌可能无法对齐，或者标准 FPC 可能以错误的角度退出玻璃。
与 定制 TFT LCD 制造商合作 可以解锁重要的定制选项。您可以定制 FPC 引脚排列以精确匹配您的主板。这种修改消除了对凌乱交叉电缆的需要。您还可以修改背光以实现高亮度户外可读性。在高级情况下，您可以将定制桥接 IC 直接集成到柔性显示屏上，从而释放主 PCB 上的空间。
供应商评估需要严格的标准。寻找提供全面的内部工程支持的显示合作伙伴。他们应该提供功能初始化代码来快速启动您的固件开发。评估他们的 EMI 测试能力，以确保显示器不会失败 FCC 或 CE 认证。最后，安全的长期组件生命周期保证您的产品不会突然过时。
接口选择需要平衡原始分辨率需求、MCU 处理限制和物理路由限制。
避免过度设计；如果带有内部 GRAM 的 SPI 模块能够有效处理您的静态 UI 需求，则不要选择并行 RGB 设置。
在设计需要严格 EMI 合规性或紧密机械铰链的设备时，优先考虑 MIPI 等差分信号。
桥接芯片提供了可行的解决方法，但会损害您的材料成本和 PCB 占地面积。
您立即进行的下一步涉及物理测试。请始终建议您的工程团队索取入围面板的数据表和评估套件 (EVK)。在提交最终 PCB 布局之前，在 EVK 上对实际显示驱动程序代码进行原型设计可以节省数千美元的修改费用。
答：可以，但只能使用外部桥接 IC。标准 RGB 面板缺乏内部存储器，无法解码串行 SPI 命令。桥接芯片接受您的 SPI 数据，将其存储在自己的帧缓冲区中，并连续输出面板所需的并行 RGB 时序信号。
答：I2C 和 SPI 消耗的系统功耗最少。两种协议都允许显示驱动程序使用内部 GRAM 来保存图像。这使得主机微控制器能够进入深度睡眠状态。请记住，无论选择何种数据协议，背光功率都在总功耗中占主导地位。
答：不需要。MIPI 需要专门的高速差分信号物理层 (D-PHY)。较旧或基本的 8 位/16 位 MCU 缺乏这些专用硬件块。要将 MIPI 显示器与传统 MCU 结合使用，您必须在 PCB 上集成有源桥接芯片，这会使布线变得复杂。
答：由于微量电容，SPI 信号会快速衰减。一般来说，SPI 走线应保持在 15 厘米以下。在较长的电缆上运行高速 SPI 时钟会导致信号反射和舍入，从而导致数据损坏。如果您需要更长的距离，则必须显着降低时钟速度。
