从简单的文本显示过渡到自定义 UI 需要重大的硬件转变。您必须从基本的字符显示器转向高性能的图形 LCD。这一飞跃引入了新的硬件开销和严格的内存管理要求。它还需要严格的图像格式规则。
在早期的 UI 原型设计过程中，工程团队经常遇到令人沮丧的障碍。他们面临渲染伪影、内存溢出崩溃或刷新率慢得令人无法接受的问题。许多开发人员发现标准图像格式在嵌入式系统上失败的原因为时已晚。他们意识到微控制器无法直接处理常见的网络图形。
本文提供了一个用于格式化、转换和渲染自定义图像的端到端框架。您将了解生产扩展所需的确切架构决策。我们概述了如何将图形显示原型转变为可靠的批量生产单元。
严格的格式是不可协商的： 图像通常必须严格映射到物理像素尺寸并保存为未压缩的 24 位 BMP 或直接转换为 C 语言十六进制数组。
工具决定工作流程： 转换图形需要专用的 GUI 工具（如 LCD Assistant）来进行基本设置，或基于 CLI 的自动化来进行多帧 UI 开发。
内存架构驱动硬件选择： 直接从微控制器的闪存进行渲染适合静态徽标，而复杂的多资产接口则需要通过 SPI/并行总线加载外部 SD 卡。
合作实现规模化： 从原型转向大规模生产需要 根据接口兼容性、定制 FPC 布线和控制器 IC 稳定性来评估 图形 LCD 制造商。

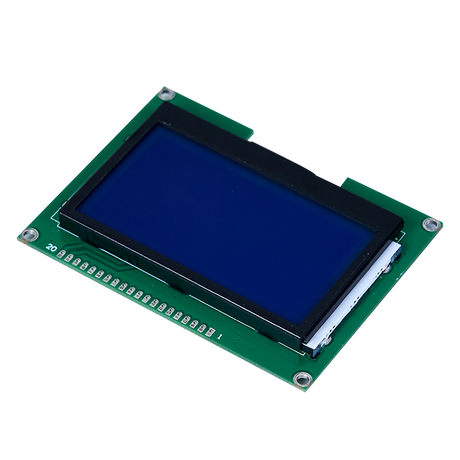

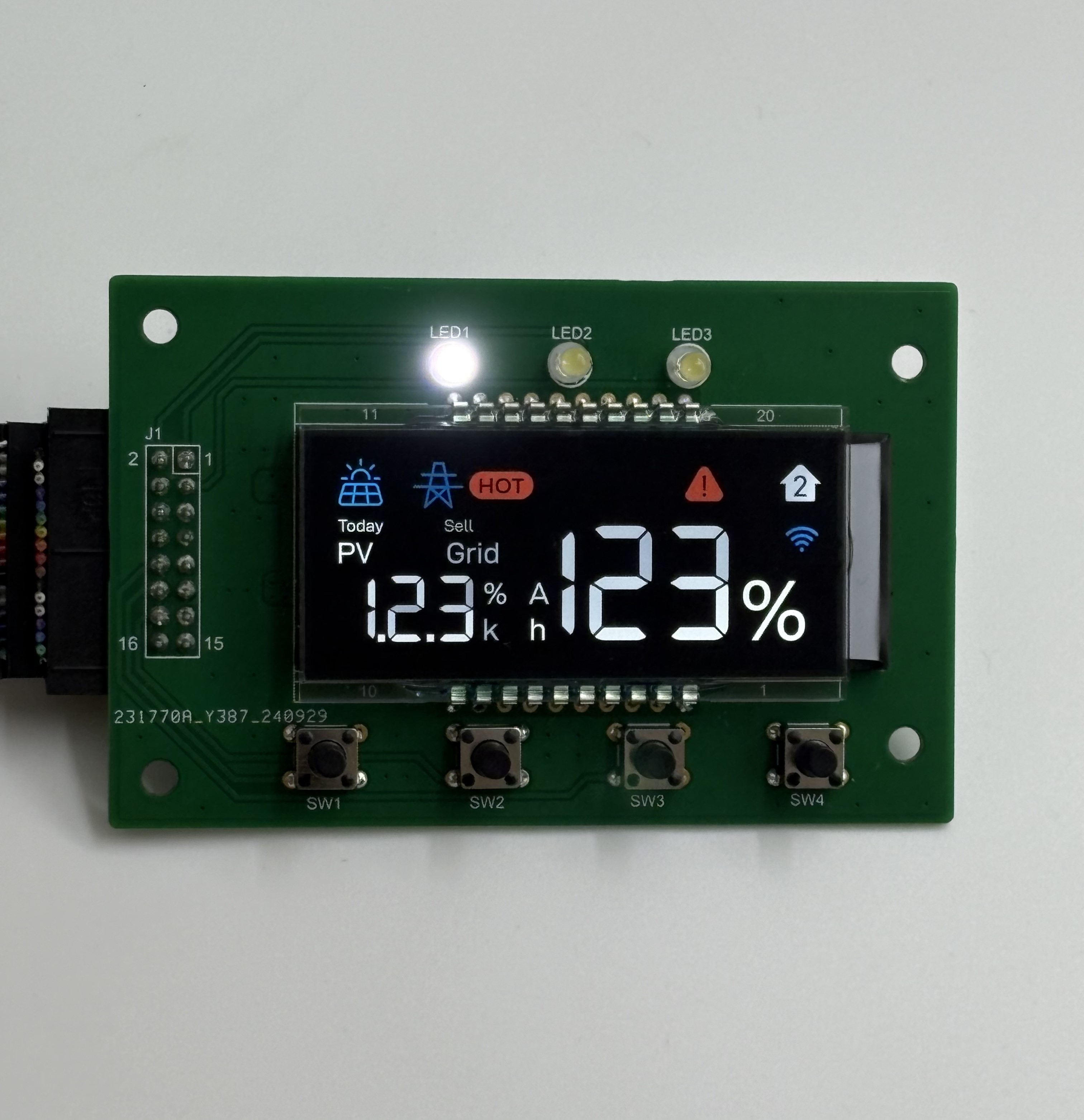

显示自定义图像需要为您的硬件建立可靠的基线期望。字符 LCD 利用预加载的只读存储器 (ROM) 来显示标准化字母和数字。这种方法需要非常低的处理能力。相反， 图形 LCD 需要主机控制器绘制屏幕上的每个像素。这种根本性的差异需要显着更高的处理开销。它还需要主机微控制器的精确坐标映射。
为了有效地推送图像数据，您必须评估不同的通信协议。接口之间的权衡直接影响图像渲染速度和硬件布局。
接口类型 | 数据传输速度 | 引脚消耗 | 最佳用例 |
|---|---|---|---|
并行（8 位/16 位） | 非常高 | 高（8 至 16+ 引脚） | 复杂的色彩界面、高刷新率 TFT。 |
SPI（串行外设接口） | 中到高 | 低（3 至 4 针） | 单色显示器、静态彩色徽标、有限的 I/O。 |
I2C（内部集成电路） | 低的 | 非常低（2 针） | 基本的文字，简单的状态图标，慢速刷新的需求。 |
您还必须保持严格的控制器 IC 意识。特定的显示控制器决定了您的固件初始化顺序。例如，流行的 ST7920 控制器使用特定的命令协议处理单色图形显示。彩色 TFT 通常使用 ILI9341 或类似的驱动程序。每个 IC 的固件层都需要不同的命令和数据处理功能。如果没有正确配置控制器的内存寻址模式，则不能盲目发送图像数据。
正确的图像准备可以防止大多数渲染失败。精确的分辨率匹配是您最关键的约束。您必须严格将图像映射到显示器的物理像素尺寸。如果您使用 144x32 显示器，则必须创建精确的 144x32 数字画布。在微控制器级别缩放图像会浪费关键的 CPU 周期。微控制器在计算实时插值算法时会遇到很大的困难。
颜色深度和压缩规则决定了文件的保存方式。嵌入式硬件缺乏现代台式计算机的资源。考虑这些具体限制：
单色限制： 图像必须严格简化为纯黑白。您不能使用灰度。在将文件转换为数据数组之前，必须强制使用 1 位深度。
彩色 TFT 限制： 外部存储加载引入了不同的规则。标准渲染库一般只支持未压缩的24位BMP格式。
工程师在资产创建过程中经常会触发常见的故障点。使用 4 位深度保存文件通常会破坏渲染过程。使用 PNG 或 JPEG 等标准压缩格式几乎总是失败。大多数嵌入式微控制器缺乏专用的硬件解码器。此外，它们缺乏运行软件解码库所需的 RAM。标准库只是解析未压缩的原始字节序列。任何压缩都会扰乱这些序列，导致渲染失败错误或丢失文件头。
微控制器通常无法直接从内存读取桌面文件格式。我们必须解释一下数组转换的概念。您必须去掉所有图像文件头。转换过程将原始像素数据转换为十六进制 C/C++ 数组。这些“.c”和“.h”文件直接嵌入到您编译的固件中。
在原型设计阶段，工程师依赖基于 GUI 的转换工具。 LCD Assistant 或 Image2cpp 等标准桌面实用程序简化了此过程。使用这些工具时，您必须仔细管理几个关键配置参数。首先，设置正确的字节方向。您必须根据特定显示控制器的内存映射在水平和垂直字节打包之间进行选择。将水平字节发送到垂直寻址控制器会产生不可读的静态。
接下来，您必须正确使用内存修饰符。在 Arduino 环境中，大型图像阵列会快速消耗动态内存。您必须使用“PROGMEM”修饰符来强制编译器将数组存储在闪存中。这一关键步骤可防止 SRAM 耗尽和系统崩溃。
对于生产 UI 开发，团队转向基于 CLI 的自动化。高级固件框架利用命令行界面工具。这些工具在构建过程中立即批量转换图形资源。
将原始设计资产导出到受监控的项目目录中。
执行 CLI 工具自动将图像转换为优化的 C 数组。
生成为目标硬件定制的特定调色板标志。
无缝编译最终固件包。
这种自动化方法简化了敏捷的 UI 开发。它消除了管理数十个图形菜单或动画帧时繁琐的手动转换。
您选择的内存架构会严重影响您最终的硬件设计。您必须在板载闪存和外部存储选项之间进行选择。
板载闪存允许直接阵列加载。该方法将图像数据直接编译到微控制器的程序空间中。它最适合启动徽标、静态图标和简单的单色用户界面。闪存提供对图像数据的即时、零延迟访问。然而，它受到严重的限制。大多数基本微控制器提供非常有限的内部闪存存储容量。一些全屏位图数组将很快耗尽可用空间。
复杂的接口需要外部 SD 卡或闪存 IC 集成。全彩色位图、数码相框和动态多屏 UI 需要兆字节的存储空间。实施外部存储引入了新的设计现实。您必须将存储介质格式化为特定文件系统，通常为 FAT16 或 FAT32。您还必须考虑系统延迟。通过 SPI 总线获取数据需要时间。处理器读取SD卡，然后将数据推送到显示器。我们建议使用直接内存访问 (DMA) 控制器来加速这种双总线通信。
对比图：存储架构限制 | |||
储存方法 | 典型容量 | 访问延迟 | 理想的用户界面应用 |
|---|---|---|---|
内部 MCU 闪存 | 32KB - 2MB | 零延迟 | 单色图标，启动徽标。 |
外部SPI闪存IC | 4MB - 128MB | 低到中等 | 预渲染的彩色动画、字体。 |
微型SD卡 | 1GB - 32GB+ | 中等（取决于巴士） | 动态用户照片、大量位图。 |
智能工程团队在开发过程中利用独特的工作流程。它们实现了“热插拔”SD 卡固件设置。固件在启动时扫描 SD 卡并动态加载 UI 资源。设计人员只需替换卡上的文件即可快速测试 UI 迭代。这个过程将 UI 设计与耗时的固件编译完全解耦。
从 DIY 原型转向严格的物料清单 (BOM) 会改变您的优先事项。您必须放弃标准开发板并为定制 PCB 集成做好准备。寻找合适的供应合作伙伴成为您最重要的任务。

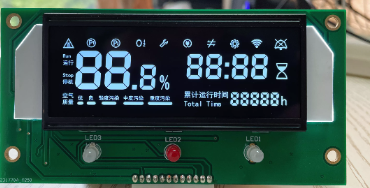

您必须 根据具体的定制尺寸来评估合格的制造商应该为您的生产运行无缝地定制他们的标准产品。密切关注外形尺寸和互连。要求定制柔性印刷电路 (FPC) 长度和特定引脚排列。定制 FPC 可确保显示屏完美贴合您的最终 PCB 布局，从而消除不可靠的跳线。 图形 LCD 制造商。
接下来，重点关注光学增强。您可以要求制造商调整 LED 背光亮度或调整色温。工业应用通常受益于额外的防眩光或防指纹表面处理。最后，查看具体的耐用性规格。室外环境需要宽温显示液。高流量消费设备需要强大的电容式触摸覆盖层。
您的评估标准必须超越简单的硬件规格。您需要通过控制器 IC 过时管理来评估制造商的可靠性。当 IC 不可用时，显示器经常面临突然的寿命终止通知。值得信赖的合作伙伴将确保长期的 IC 库存或提供无缝的即插即用替代品。您还应该验证他们的最小订购量 (MOQ) 并要求获得专门的应用工程支持。
在图形 LCD 上显示自定义图像仍然是一项严格的工程工作。它需要严格的数据格式化、仔细的内存管理和精确的硬件对齐。如果没有大量的准备工作，您无法简单地将标准桌面图像拖放到嵌入式环境中。
工程团队应遵循具体的后续步骤以确保成功。首先，最终确定您的 UI 线框图，以了解您确切的图形要求。接下来，严格验证原型板上的内存占用量。最后，尽早与您选择的显示器制造商发起技术对话。在最终确定主机 PCB 设计之前，您必须锁定控制器 IC 和物理尺寸。
答：乱码渲染通常源于十六进制数组转换期间错误的字节方向。如果您的工具导出水平字节，但您的显示器需要垂直寻址，则图像会乱码。数据数组维度和物理显示边界之间的不匹配也会导致此问题。
答：一般来说不会。大多数主机微控制器缺乏专用的硬件 JPEG 解码器。它们还缺乏足够的 RAM 来有效运行软件解码库。未压缩的 24 位 BMP 或原始 C 语言十六进制数组可作为可靠的标准后备。
答：大型数据阵列会快速消耗动态内存（SRAM），导致系统立即崩溃。您必须显式指示编译器将数组写入闪存。使用特定的内存说明符，例如“PROGMEM”或“const”，具体取决于您的编译器环境。
