正向显示模式(浅色背景上的深色文本)可减轻医务人员的眼睛疲劳,即使在长时间轮班期间也是如此。

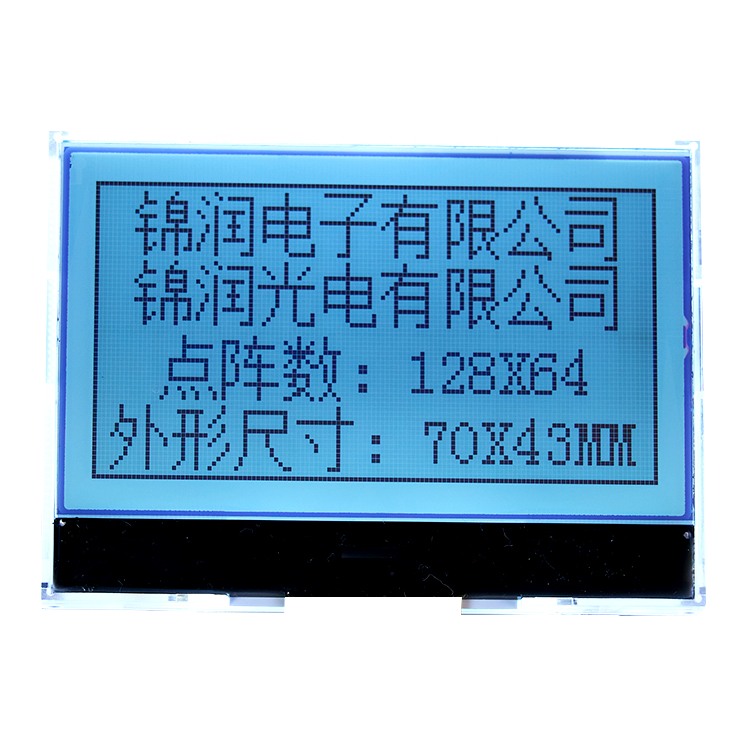

128x64 分辨率清晰显示参数(例如血糖水平、心率)和简单波形(心电图迹线)。
ST7565R 驱动器 IC 将运行期间的功耗降至 <8mA,与标准 LCD 相比,将便携式设备的电池寿命延长 0%。
3.3V电源与大多数医疗设备电池匹配,避免电压转换损失。
整体尺寸(71.3 毫米 X 52 毫米 X 5.1 毫米)和轻质结构(15 克)适合纤薄的医疗设备(例如血氧监测仪)。
PITCH 0.5*36PIN 插件接口节省 PCB 空间,实现更小的设备外壳。
![]() | ![]() | ![]() | ![]() |
经过1000小时高温(+70℃)和低温(-20℃)测试,确保在诊所和家庭中性能稳定。
抵抗其他医疗设备(例如 MRI 机器)的电磁干扰,避免显示故障。
支持8080/4L_SPI接口,兼容医疗级MCU(如NXP LPC系列)。
为不同的照明条件(例如,明亮的诊所、昏暗的卧室)提供自定义背光亮度(300-500 CD/M2)。

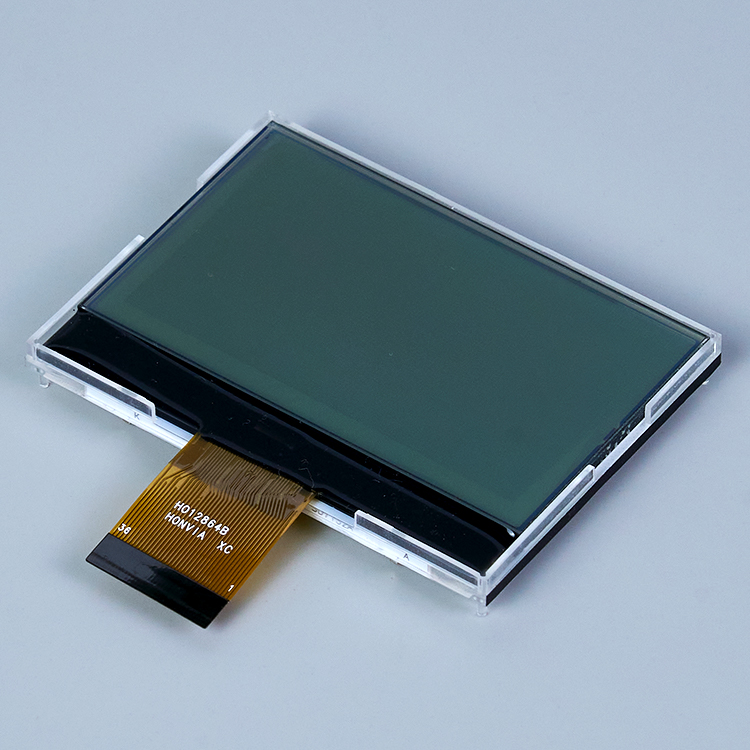

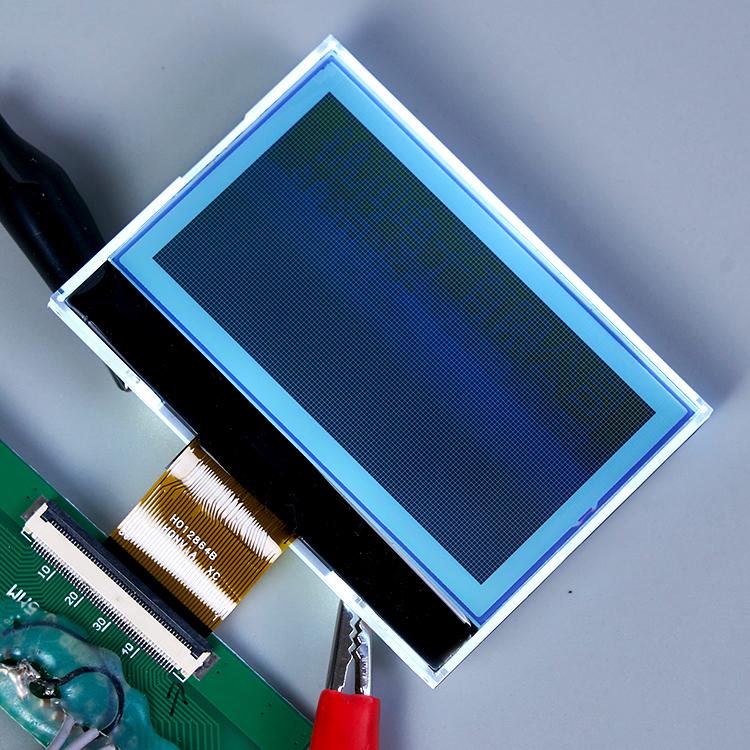

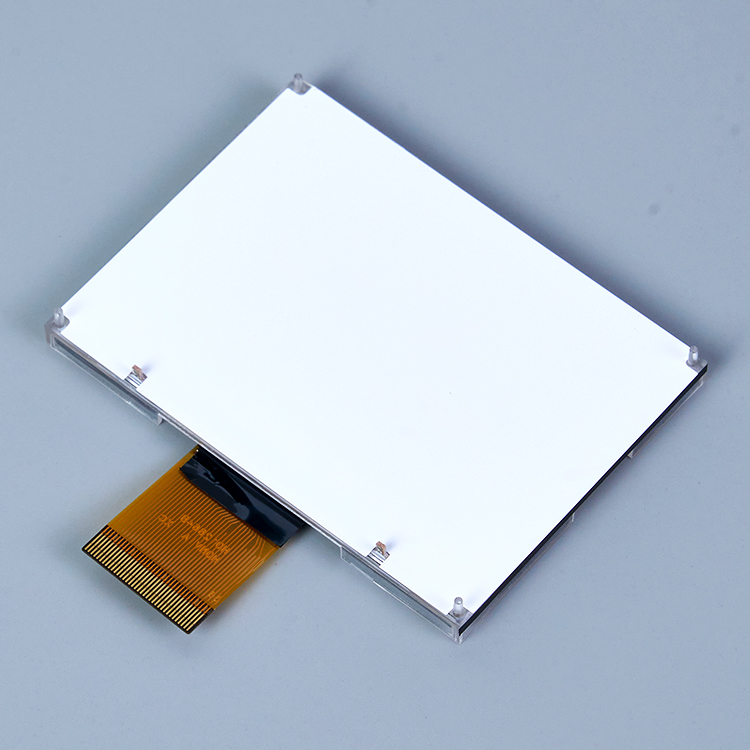

G260模组型号为G260,点阵号为12864,显示类型为STN,可视角度为6点钟。支持8080/4L_SPI接口,采用ST7565R驱动IC。整体尺寸为71.3mm X 52mm X 5.1mm,VA区域尺寸为65mm X 38mm。它运行在3.3V电源电压下,具有全透明的正显模式。其结构结合了LCD和BL(背光),连接方式采用PITCH 0.536PIN插件。背光电路包括3个LED,正向电流(If)为45mA,正向电压(Vf)为3V。
| 产品规格信息 | |
| 模型 | G260 |
| 格子数 | 128*64 |
| 显示类型/视角 | STN| 6点钟 |
| 界面 | 8080/4L_SPI |
| 驱动IC | ST7565R |
| 外形尺寸 | 71.3毫米×52毫米×5.1毫米 |
| VA面积大小 | 65毫米X38毫米 |
| 电源电压 | 3.3V |
| 显示方式 | 正显,全透明 |
| 结构 | 液晶屏+背光 |
| 连接方式 | 间距0.5*36PIN插件 |
| 背光电路 | 3LED If=45mA,Vf=3V |
血糖仪:显示血糖水平、测试时间和平均值。
电子血压计:显示收缩压/舒张压和心率。
血氧饱和度监测仪:可视化 SpO2 水平和脉搏率。
![]() | ![]() |
便携式心电图机:显示 3 导联心电图波形和心率数据。
输液泵显示界面:显示流速、剩余容量和警报状态(例如阻塞)。
是的。该模块符合RoHS和REACH标准。我们还提供文档来支持客户设备的 ISO 13485 和 FDA 510(k) 认证。
是的。背光具有软件控制的开/关功能,非常适合在弱光环境(例如夜间家庭监控)中使用的设备。
典型响应时间为100ms,足以显示静态生理数据(例如血压)和缓慢变化的波形(例如心电图)。
