设计现代智能设备迫使工程师做出关键选择。显示屏形状决定了产品美观、PCB 布局、UI 设计架构和总体物料清单 (BOM) 成本。硬件工程师面临着巨大的压力。您必须打造视觉上令人惊叹的产品，同时保持严格的预算控制。坚持使用标准矩形屏幕很简单。它提供了经过验证的集成，但有时缺乏高级的审美吸引力。相反，圆形设计看起来非常复杂。然而，它们引入了复杂的软件屏蔽和物理硬件路由挑战。平衡视觉影响和工程限制需要仔细分析。本文为硬件工程师和产品经理提供了一个客观的、基于证据的框架。我们将深入探讨圆形和矩形显示架构之间的技术权衡。您将学习如何使显示几何形状与您的特定用户界面要求保持一致。我们的目标是帮助您自信地为您的下一代智能设备项目选择完美的显示屏形状。
UI/UX 适应： 方形显示器允许标准软件网格布局，而圆形显示器则需要自定义 UI 屏蔽和径向设计架构。
硬件效率： 由于标准玻璃切割产量，方形 TFT LCD 具有更高的有效区域利用率和更低的制造成本。
市场定位： 圆形 TFT LCD 意味着优质、专业的美感，使其成为现代可穿戴设备和高端智能表盘的事实上的标准。
采购现实： 选择自定义显示形状会显着影响初始 NRE（一次性工程）成本和最小订购量 (MOQ)。
显示几何形状构成了工业设计 (ID) 的基础。它决定了用户如何看待您的产品以及如何与您的产品互动。屏幕是任何智能设备的主要焦点。它的物理形状直接设定了用户的期望。矩形几何表示信息密度。它告诉用户他们可以阅读文本、查看图表或滚动列表。圆形几何形状标志着集中的焦点。它将用户的注意力引导到单个关键指标上。
早期的智能手表最初采用方形屏幕。它们非常类似于绑在手腕上的微型智能手机。消费者强烈抵制这种笨重的审美观。因此， 可穿戴 TFT 显示器 市场迅速转向圆形面板。这一关键的支点使数字设备能够模仿传统的模拟钟表。消费者自然希望手表有圆形的表面。圆形屏幕将先进的数字功能无缝地融入到普遍接受的经典外形中。
形状还驱动楼宇自动化中的直观行为。智能 家居液晶显示屏 利用物理几何形状来提示特定的物理交互。考虑一个现代的智能恒温器。许多高端型号均采用由旋转边框包围的圆形屏幕。圆形的形状会本能地促使用户转动或扭转设备。相反，矩形墙板会向用户发出滑动或点击信号。只需选择正确的显示形状即可有效引导用户行为。

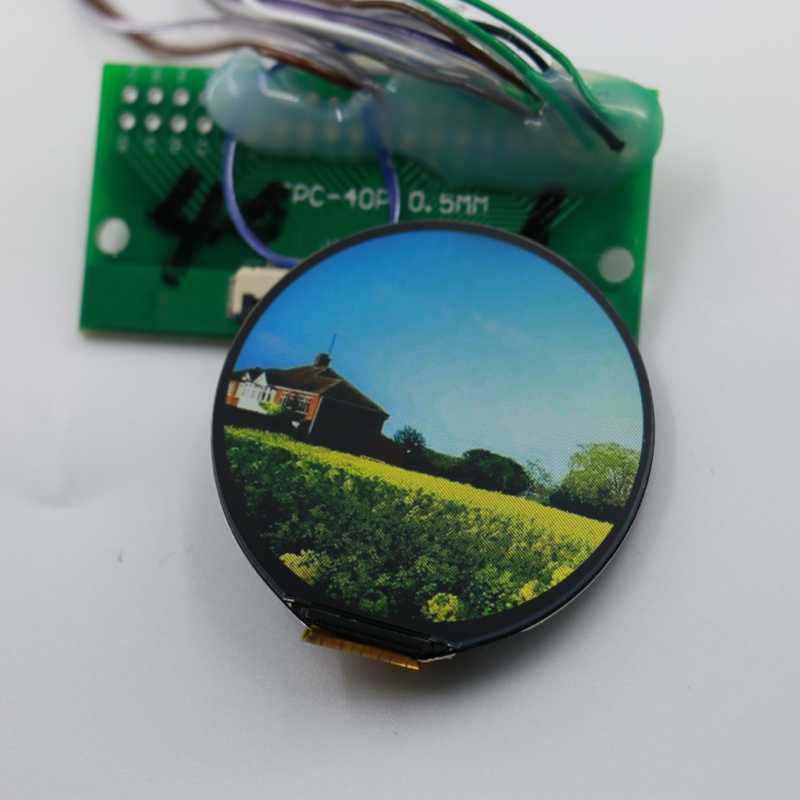

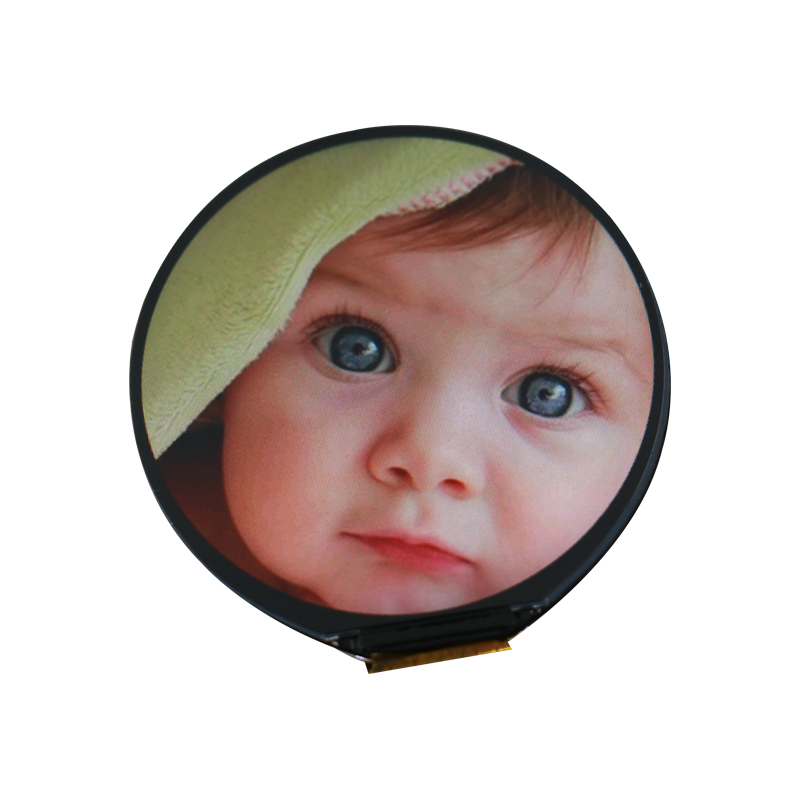

圆形显示器具有巨大的美感。它们看起来本质上是优质且专业的。圆形 TFT LCD 自然适合圆柱形外壳。它们在旋钮应用和模拟式拨号界面方面表现出色。你不会看到粗糙的物理角打破了优雅的圆形幻觉。这创造了一种深度沉浸式的用户体验。
然而，您必须以怀疑论者的视角来看待这些好处。制造现实引入了严格的约束。母玻璃板始终是矩形的。从矩形玻璃上切割圆形会留下大量的边角材料浪费。玻璃切割产量的降低必然会推的单位成本 高圆形 LCD 显示器。你要为你扔掉的玻璃杯付费。
驱动器 IC 掩蔽造成了另一个巨大的工程障碍。显示驱动器集成电路 (IC) 以严格的矩形矩阵处理数据。圆形屏幕内部仍然使用矩形内存映射。软件工程师必须编写自定义渲染代码。他们必须准确地将标准矩形像素数据映射到圆形活动物理区域。
常见错误： 未能正确屏蔽软件中的“死角”可能会导致内存缓冲区溢出。它还会在显示器边缘产生不稳定的视觉伪影。
尽管存在这些挑战，但特定的产品证明了这一努力的合理性。最适合的应用包括高级智能手表、豪华汽车仪表组和高端智能 HVAC 控制旋钮。
矩形面板在显示器行业占据主导地位是有原因的。方形 TFT LCD 最大限度地提高了数据密度。它完全利用了 100% 的物理活动显示区域。您可以显示长文本块、复杂图表和嵌套菜单，而无需进行尴尬的裁剪。标准正交玻璃切割可确保极高的制造产量。这直接意味着总体 BOM 成本的降低。
软件的简单性提供了巨大的工程优势。矩形屏幕提供与标准 UI 框架的本机兼容性。 Android、嵌入式 Linux 和常见 RTOS 库等操作系统都是为矩形构建的。您的开发团队完全避免自定义像素屏蔽。开发人员节省了无数时间的图形渲染优化时间。
现实的实施确实带来了一些小的审美挑战。方形屏幕有时会让人感觉很普通。在特定的可穿戴设备外形中，如果边框保持裸露，它们在视觉上就会显得过时。您必须仔细设计周围的外壳以使外观现代化。
矩形积分的最佳实践：
使用黑罩印刷盖板玻璃无缝隐藏物理显示屏边框。
实施深色模式 UI 主题，将活动屏幕边缘融入深色边框。
使用 2.5D 弧形防护玻璃来软化外壳的粗糙物理角落。
最适合的应用范围很广。它们包括工业控制面板、医疗设备、物联网网关集线器和对成本高度敏感的消费电子产品。
了解成本与数量至关重要。规模经济改变了数学。现成的矩形面板已高度商品化。圆形切割工艺具有独特的制造优势。大批量生产有助于抵消圆形模具的溢价。小批量项目非常青睐标准矩形模块以节省预算。
无论形状如何，视觉性能决定用户满意度。指定 IPS TFT 模块 对于这两种几何结构都至关重要。较旧的 TN（扭曲向列）面板在离轴视角下会出现严重的色彩反转问题。用户从极端且不可预测的角度观察智能手表和壁挂式恒温器。 IPS 技术完全消除了这些死角。它确保从任何角度都清晰、准确的色彩再现。
PCB 空间和 FPC 布线需要物理妥协。圆形外壳留下了尴尬的新月形内腔。在圆形外壳内布线柔性印刷电路 (FPC) 需要严格的弯曲半径。矩形外壳与标准矩形主板完美对齐。它们为电池和背光电缆提供了高效的包装空间。
评价标准 | 方形/长方形显示 | 圆形/圆形显示 |
|---|---|---|
活动区域利用率 | 100% 效率。非常适合密集数据和文本。 | 效率约 78%。完全裁剪角落数据。 |
玻璃切割良率 | 高产。最大限度地减少母玻璃浪费。 | 产量较低。浪费边角玻璃材料。 |
软件集成 | 本机 RTOS/Android 支持。没有掩蔽。 | 需要自定义径向 UI 和角遮罩。 |
FPC走线空间 | 与标准 PCB 直接对齐。 | 紧密的内半径。棘手的新月间距。 |
审美观 | 实用、标准、注重信息。 | 优质、专业、受模拟钟表启发。 |
您的供应链决定项目的成功。评估供应商制造成熟度至关重要。与 定制 TFT LCD 供应商合作 需要仔细审查。有能力的供应商必须展示在圆形 CNC 玻璃成型方面的丰富经验。它们必须可靠地产生均匀的边缘轮廓，而不会在玻璃基板中产生微裂纹。
合规性和耐用性需要严格的测试。光学粘合显着提高了抗冲击性和光学透明度。在圆形面板上涂抹 LOCA（液体光学透明粘合剂）需要专门的固化夹具以防止边缘池化。盖玻片定制带来了进一步的复杂性。制造圆边 2.5D 或 3D 曲面玻璃的难度尤其大。此外，防水防尘的密封装置需要精密的工程设计。圆形通常与标准径向 O 形圈密封良好。矩形屏幕通常需要定制模制硅胶垫片才能实现高 IP 等级。
使用此入围逻辑来最终确定您的展示策略。这个三步清单有助于确定美学价值是否值得增加工程开销：
评估 UI 数据要求： 您的设备是否需要显示复杂的列表和图表？如果是，则严格默认为矩形屏幕。
评估 BOM 约束： 您的单位成本是否严格限制在较低阈值？如果是，请利用标准方形面板的高产量。
确定交互目标： 设备是否依赖于单一的集中式指标或物理旋转边框？如果是，请投资 NRE 来开发高级圆形界面。
选择正确的显示形状会对您的产品开发生命周期产生深远的影响。几何评价框架清晰。对于数据量大、成本敏感或快速原型设计的项目，您应该默认使用方形面板。它们提供无与伦比的产量效率和无缝软件集成。相反，您应该投资圆形面板以获得优质、设计优先、单交互界面。它们提供了现代消费者在高端可穿戴设备和智能表盘中所渴望的无与伦比的模拟美感。
立即采取积极行动，降低硬件管道的风险。提示您的决策者请求详细的技术咨询。订购两种形状的标准样品以物理测试 FPC 布线。与您的核心工程团队一起仔细评估定制工具公差。
答：不需要。显示驱动器 IC 本质上处理标准矩形数据矩阵。圆形显示器采用完全相同的标准 IC。但是，它们需要您的软件或显示控制器主动“清除”不活动的角像素。即使物理玻璃被切割成圆形，内存映射仍保持矩形。
答：是的。 IPS（In-Plane Switching）是指内部液晶配向技术。它的运行完全独立于外部物理玻璃切割形状。您可以轻松采购标准方形和定制圆形配置的高品质 IPS 模块。
答：定制圆形显示器的一次性工程 (NRE) 成本要高得多。标准方形面板通常可以完全避免模具费用。非标准圆形通常需要定制 CNC 玻璃切割工具、定制背光导光板 (LGP) 和定制物理边框工具。
答：是的。您可以应用“软件屏蔽”解决方法。这涉及在圆形物理边框开口后面安装标准方形显示器。虽然这节省了玻璃切割成本，但它浪费了大量的活动显示空间，增加了电池消耗，并且经常导致隐藏角落的可见背光泄漏。
