工程师在设计用户界面时经常面临困境。他们必须平衡现代用户的期望与严格的硬件限制。主要限制包括预算上限、电池寿命目标和处理能力限制。智能产品设计需要找到准确的最佳点。
您可能想知道是否有一种显示技术占据主导地位。事实上，这两种显示类型都不是普遍更好。正确的选择完全取决于您的具体应用。目标物料清单 (BOM) 成本和预期的操作环境也在这一决策中发挥着重要作用。
本指南提供了一个现实的、以工程为中心的评估框架。我们将帮助买家和产品经理自信地在这两种核心展示类型之间进行选择。请继续阅读，了解如何将您的硬件功能与理想的屏幕技术相结合。
强大且简单：段式 LCD 在超低功耗和高对比度、阳光下可读的应用方面具有无与伦比的优势。
灵活性和用户体验：图形 LCD 提供多语言菜单、自定义字体和复杂数据可视化所需的动态像素级控制。
成本动态：段式显示器在大批量生产时提供最低的单位成本，而图形显示器则消除了现成原型制作的定制玻璃模具费用 (NRE)。
系统架构：与段式 LCD 的简单驱动逻辑相比，图形显示器需要更多的 MCU 开销（RAM/闪存和处理能力）。
了解显示基础知识从架构层面开始。不同的制造工艺决定了屏幕如何呈现信息。我们必须探索这两种选择的物理结构，以掌握它们各自的局限性。
段式 LCD 依赖于高度特定的、预先确定的架构。制造商在生产过程中将固定电极直接蚀刻到氧化铟锡 (ITO) 玻璃上。这些蚀刻区域形成特定的形状。常见示例包括传统的 7 段数字、电池寿命指示器或自定义品牌徽标。当电压施加到特定引脚时，相应的液晶区域变暗或变得透明。
这种固定的性质定义了显示器的主要约束。一旦制造完成，布局就无法通过软件更新进行更改。如果玻璃上没有物理蚀刻的蓝牙符号，则无法突然显示蓝牙图标。该接口在产品的整个生命周期内保持静态。这种结构简单性显着降低了制造复杂性。它还消除了对复杂像素映射算法的需要。显示屏只需打开或关闭预定义的形状。

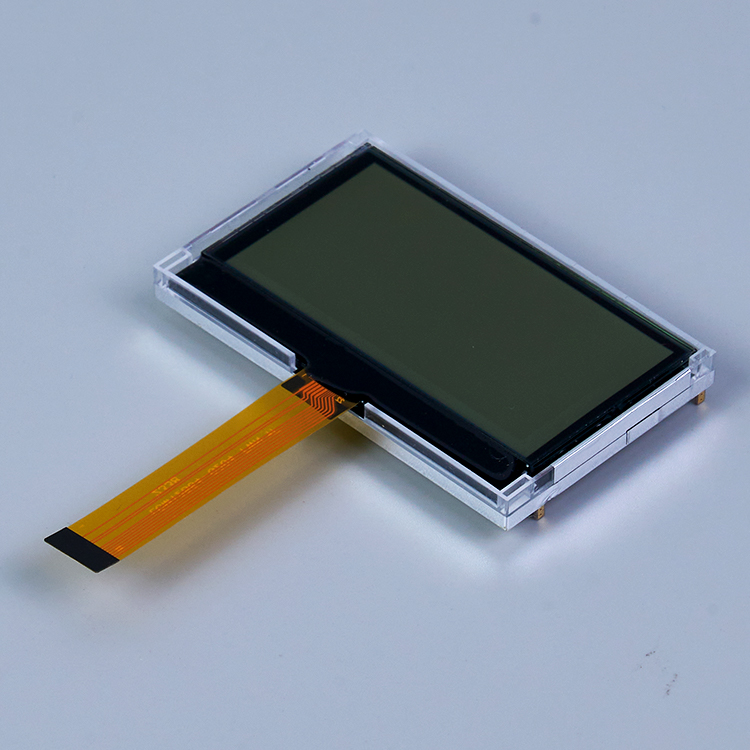

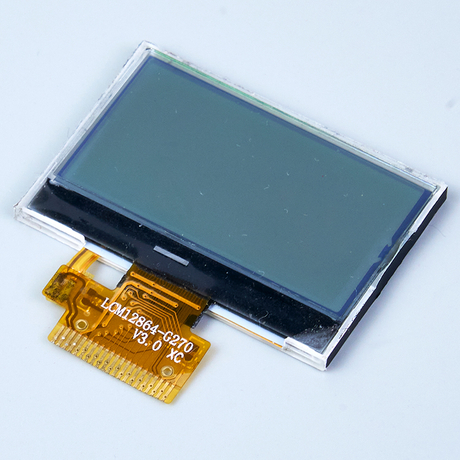

图形 LCD 的 运行模式完全不同。该架构具有密集的可单独控制像素网格。这些显示器有单色和全彩 RGB 两种版本。该系统不是打开整个预先绘制的图标，而是照亮特定的点以形成任何所需的形状或字符。
这种像素级控制需要强大的支持硬件。点阵显示器需要专用的显示控制器。它还需要一个帧缓冲区。帧缓冲区是存储当前图像的确切像素状态的内存部分。微控制器将软件指令映射到特定的 X 和 Y 坐标。然后它将这些数据推送到显示控制器。这种复杂的交互提供了无限的灵活性，但它带来了繁重的数据处理要求。
选择正确的显示器涉及几个相互竞争的设计维度。工程师必须评估成本、电力需求、计算要求和环境耐久性。未能评估其中任何一个支柱都可能导致产品发布脱轨。
财务考虑通常决定硬件决策。定制分段显示器需要预付模具费用，称为非经常性工程 (NRE) 成本。制造商收取这些费用来制作定制玻璃掩模。然而，一旦支付了工具费用，单位成本就会下降得非常低。这使得它们非常适合大规模生产。
图形显示呈现相反的财务模型。标准的现成点阵模块通常需要零 NRE 费用。您只需购买一个单元即可进行原型制作。然而，复杂的内部电路导致单位成本更高。在生产 100,000 个单元时，标准点阵面板的成本将远远高于定制蚀刻玻璃面板。
电池寿命是现代设备的一个关键规格。反光分段屏幕在这方面表现出色。它们依赖于环境光而不是耗电的背光。它们的功耗通常以个位数微安 (μA) 为单位。使用该技术，设备可以依靠单个纽扣电池运行数年。
点阵显示器消耗更多的能量。他们需要连续的像素刷新周期。它们几乎总是需要 LED 背光才能保持清晰。这使得它们的功耗达到毫安 (mA) 范围。使用这些屏幕的设备通常需要频繁充电或更大的锂离子电池组。
显示选择直接影响您的整体系统架构。简单的蚀刻玻璃可以在极其基本的硬件上运行。工程师经常使用廉价的 8 位微控制器来驱动它们。一些微控制器甚至具有内置的段驱动器。这完全消除了对外部控制器芯片的需要。
像素网格显示器需要强大的计算能力。它们需要更大的 RAM 分配来处理帧缓冲区。他们需要额外的闪存来存储自定义字体和图像资源。您还需要更快的通信总线（例如 SPI 或并行接口）来快速推送数据。这迫使设计团队购买更昂贵、功能更强大的微控制器。
工业应用需要坚固耐用的组件。更简单的显示器设计通常会产生更宽的工作温度容差。基本的固定元件显示器可以承受室外冰冻温度或强烈的工业高温。复杂的点阵屏幕有时难以适应恶劣的环境。在极端的温度波动下，它们复杂的活性矩阵可能会变得迟缓或完全失效。
评价维度 | 固定元件显示器 | 点阵显示器 |
|---|---|---|
单位成本（大批量） | 极低 | 中到高 |
NRE 工具费 | 必需（定制玻璃） | 无（现成的） |
功耗 | 微安 (µA) | 毫安 (mA) |
单片机要求 | 基本 8 位、最小 RAM | 先进的 32 位、高 RAM/闪存 |
环境耐久性 | 出色的极端温度耐受性 | 适中的温度耐受性 |
许多行业继续依赖固定元件架构。尽管全彩屏幕兴起，但该技术仍然具有高度相关性。评估其优势和风险可确保您正确部署它。
最长的电池寿命： 这些面板代表了低功耗操作的绝对黄金标准。它们非常适合需要多年电池寿命的设备。智能电表、医疗可穿戴设备和数字恒温器在很大程度上依赖于这种极高的效率。
卓越的阳光直射可读性： 户外易读性常常会造成工程难题。通过使用反射式或透反式偏光片，这些屏幕在阳光直射下表现完美。阳光越亮，它们就越容易阅读。他们在不使用耗电背光的情况下实现了这一目标。
简化电路板设计： 印刷电路板 (PCB) 的设计非常简单。引脚数少和数据速度慢可减少电磁干扰 (EMI) 问题。
零 UI 敏捷性： 硬件完全定义了界面。固件更新无法添加新的显示功能。如果您的营销团队决定明年添加新的操作模式，当前屏幕将无法为其显示新图标。您必须制造全新的玻璃布局。
批量要求： 定制设计需要严格的最低订购量 (MOQ)。制造商需要证明定制玻璃掩模的设置时间是合理的。这使得定制蚀刻面板对于小批量、利基产品来说存在风险。如果您只计划销售 500 件，最初的 NRE 工具成本将破坏您的利润率。
有限的信息密度： 在布线迹线重叠之前，您只能将特定数量的形状安装到玻璃上。这从物理上限制了用户一次可以看到的数据量。
现代消费者的期望通常需要现代化的界面。像素网格架构提供了用户期望从当代电子产品中获得的动态视觉体验。然而，这种灵活性带来了特定的工程挑战。
面向未来的用户体验： 软件更新可以彻底改变界面。您可以在产品发布数年后重新设计菜单、添加新的诊断屏幕或更改布局结构。随着用户体验的不断发展，物理屏幕硬件保持不变。
丰富的数据可视化： 某些应用程序需要的不仅仅是静态数字。点阵面板擅长渲染动态图表、复杂图形和流体动画。这种视觉深度有助于用户快速直观地解释复杂的系统诊断。
全球本地化： 全球销售需要多语言支持。像素网格可以动态渲染英文字母、汉字或阿拉伯文字。您可以为整个全球市场构建单一硬件 SKU。
隐藏的系统成本： 显示模块本身的前期成本更高。然而，买家还必须考虑隐藏的系统级升级。您必须购买功能更强大、更昂贵的微控制器来处理帧缓冲区。您可能还需要外部闪存来存储高分辨率字体。
供应链漏洞： 这些模块依赖于特定的嵌入式显示控制器，例如 ST7565 或 ILI9341。如果控制器芯片在全球芯片短缺期间达到寿命终止 (EOL)，您的生产线就会停止。寻找直接替代品通常需要重写底层显示驱动程序代码。
功耗增加： 像素网格的不断刷新会产生热量。所需的 LED 背光会迅速耗尽电池电量。这种热负荷和电力负荷需要在设计阶段进行仔细的工程监督。
选择最好的屏幕需要将您的产品要求与每种技术的优势相匹配。使用此框架来指导您的初始筛选过程。
该设备使用纽扣电池供电。要求连续使用寿命五年以上。
接口只需要传送基本数据。您只需要显示温度、速度或重量的大数字。
用户只需要静态状态指示器，如电池条或警告符号。
您的预计产量超过 10,000 件。大批量很容易吸收初始定制工具 NRE 成本。
该设备只能在室外运行。最大的阳光下可读性是不可妥协的安全要求。
该设备永久连接到主电源。另外，它还配备高容量可充电锂电池。
用户体验需要深度导航。用户必须滚动浏览分层菜单或阅读全文诊断段落。
您打算在全球范围内销售硬件。固件必须支持动态更改的语言字体。
您正在开发一种小批量、高利润的产品。现成组件的可用性比避免定制工具费用更重要。
您的营销策略依赖于在发布后提供软件功能更新以添加新功能。
浏览显示器选择过程需要清楚地了解您的工程限制。 “更好”完全取决于您的特定硬件限制。固定元件显示器凭借纯硬件效率、使用寿命和大批量成本降低轻松取胜。像素网格显示器在软件灵活性、本地化和丰富的用户体验设计方面取得了决定性的胜利。
您的下一步应该集中于建立牢固的设计边界。建议您的工程团队首先概述他们准确的功率预算。接下来，确定您选择的微控制器的处理能力。在您开始向供应商索取显示器数据表之前，请执行此操作。
立即采取行动来保护您的设计架构。请联系我们的工程团队进行详细的 BOM 咨询。我们可以为您的下一个原型构建提供定制 NRE 工具报价或提供标准评估样本。
答：模具成本仍然相对较低。定制玻璃面罩的费用从几百到一千美元不等。这种 NRE 费用比尝试使用完全定制的图形模块要便宜得多，因此大众市场产品很容易使用。
答：是的，有可能。制造商可以将透反射偏光片应用于点阵面板。这使得它们能够反射周围的阳光，以获得更好的可读性。然而，这种特定的设计选择限制了视角并显着影响整体单位成本。
答：字符 LCD 是一种中间立场。它们具有预定义块的固定网格，专门设计用于容纳标准字母和数字。它们比纯定制蚀刻玻璃提供更多的文本灵活性，但缺乏全图形面板中的自由形式像素控制。
答：不需要，您很少需要外部控制器。许多现代标准微控制器都具有内置硬件驱动程序，专门用于驱动蚀刻玻璃引脚。这种集成消除了电路板上额外硅片的需要，从而简化了布局并降低了成本。
