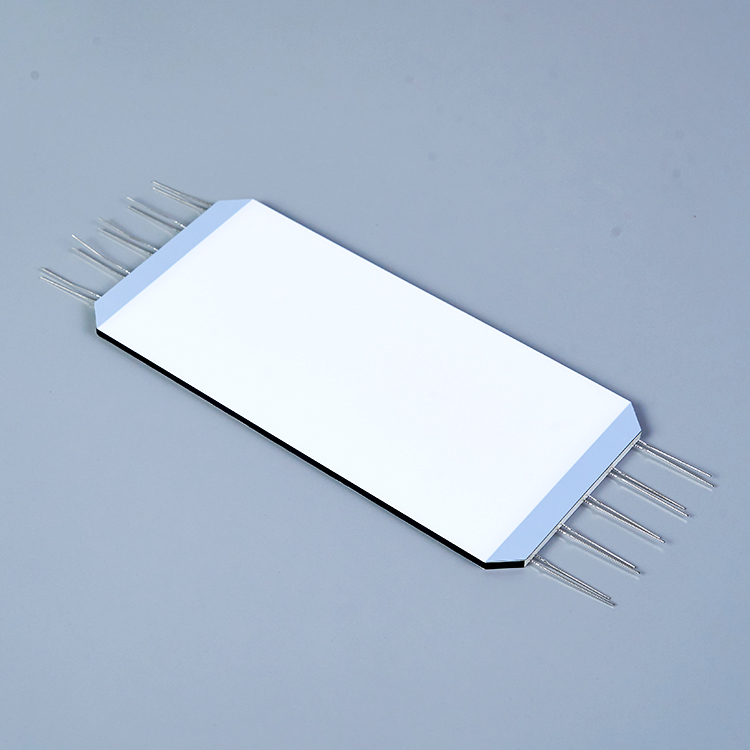

选择正确的显示照明从根本上改变用户与硬件的交互方式。这一关键的工程和采购决策直接影响产品的使用寿命。它影响整体用户体验并严格规定严格的功率预算。我们经常看到仓促的显示器设计失败所带来的高昂成本。不正确的规格会导致组件加速退化。您可能会面临级联热管理故障。在要求苛刻的目标环境中，显示器的可读性可能会很差。工程师必须尽早解决这一问题，以避免代价高昂的下游产品召回。我们创建了这份综合指南来帮助您浏览这些复杂的硬件选择。我们为技术决策者提供一个结构化框架来评估不同的显示架构。您将学习如何有效地平衡核心电气和光学规格。我们还展示了如何在您授权大规模生产之前减轻关键风险。继续阅读以掌握定义现代显示器的参数并为您的下一次产品发布提供保障。
平衡亮度和色彩精度需要精确的电流调节；将组件推至最大额定值可减少平均故障间隔时间 (MTBF)。
结构选择（侧光式与直下式）为您的设备厚度、对比度均匀性和物料清单 (BOM) 成本建立基线。
工业环境需要特定的热容差和电压容差，而标准商用背光源无法承受。
在设计阶段早期与经验丰富的 LCD 背光制造商合作，可以避免后期 PCB 布局修改成本高昂。
在设计阶段的早期确定硬件的物理约束。在开始选择组件之前，您还必须建立严格的视觉均匀性要求。设计人员经常面临两种主要照明架构之间的最终选择。这些结构选择决定了器件的基本特性。它们影响机箱设计、功耗和散热布线。
侧光式 LED LCD 背光源 策略性地将光源放置在屏幕边框周围。
机制： 工程师将 LED 直接放置在显示屏周边。它们使用精心设计的导光板 (LGP) 向内发射光线。 LGP 利用微结构将光线向用户弯曲。
优点： 该架构支持超薄设备配置文件。手机、时尚的消费类显示器和瘦客户端笔记本电脑很大程度上依赖于这种设计。它通常为电池供电的硬件提供较低的功耗。
缺点： 这些模块仍然容易受到屏幕边缘漏光的影响。 LGP 在热应力下可能会轻微变形。您还会注意到与直接照明替代方案相比，峰值亮度较低。
常见错误： 未能将 LGP 正确固定在挡板内。显示器边缘上的机械应力会使光导变形。这会在黑暗场景中产生可见的不均匀亮点。
直下式设计完全改变了物理布局和热动力学。
机制： LED 阵列位于 LCD 面板的正后方。漫射片将各个点光源混合成均匀的光平面。
优点： 这种设计在整个面板上提供了卓越的亮度均匀性。它为高对比度视觉应用提供更好的局部调光功能。医疗成像、户外信息亭和汽车集群在这里受益匪浅。
缺点： 它显着增加了整个模块的厚度。它还直接在液晶层后面产生更高的热输出。您将需要强大的散热机制来保护二极管。
入围需要基于应用的实用方法。便携式消费设备默认采用侧光配置。电池供电或空间有限的设备通常需要这些薄型外形。相反，为静态监视器指定直下照明结构。高可见度商业显示器需要最大程度的均匀输出。坚固的设备受益于后置阵列的强大热特性。
表 1：显示屏照明的结构比较
特征 | 侧光式架构 | 直下式架构 |
|---|---|---|
模块厚度 | 超薄（通常<5mm） | 较厚（需要扩散间隙） |
亮度均匀度 | 良好，容易出现边缘出血 | 优秀，高度均匀 |
功耗 | 一般较低 | 更高（使用更多 LED） |
热管理 | 集中在边缘 | 分布在后平面上 |
理想的应用 | 平板电脑、轻薄笔记本电脑、消费类显示器 | 医疗显示器、户外信息亭、工业 |
使光学输出与电气限制保持一致需要仔细的工程规划。您必须考虑现实世界的环境现实。让我们详细分析一下定义显示性能的关键规格。
选择 高亮度液晶背光源 需要明确的运营目标。
评估标准： 确定目标亮度（以尼特 (cd/m²) 为单位）。标准室内屏幕在 200 到 500 尼特之间表现出色。办公室显示器和消费类平板电脑就属于这一类。然而，室外或阳光下可读的显示器需要完全不同的规格。它们需要 1000+ 尼特才能在阳光直射下保持清晰。一些船舶应用将这一要求推至超过 1500 尼特。
实施风险： 提高亮度会呈指数级增加热负荷。您不能忽视热管理。高驱动电流会提高 LED 结温。未能实现足够的散热会导致荧光粉过早降解。二极管会变色并迅速失去亮度。我们强烈建议在原型设计阶段进行热室测试。确保您的机箱设计采用铝制散热器或导热垫。
白色 LCD 背光 必须与面板独特的光学特性完美匹配。
评估标准： 在最终确定 BOM 之前仔细检查色温 (K)。消费类设备通常以较冷的 6500K 为目标，以获得清晰的外观。检查显色指数 (CRI) 以实现准确的色彩再现。医疗诊断显示器和航空监视器要求 CRI 严格遵守 90 以上。
权衡： 暖白色背光通常会牺牲原始流明输出。实现完美的白平衡意味着失去一些峰值亮度。高亮度水平也会严重扭曲色彩饱和度。如果 LCD 面板的滤色片与背光源的光谱输出不匹配，就会发生这种情况。您必须同时测试显示矩阵和照明模块。不要假设单独的组件规格可以保证组合光学性能。
最佳实践： 向您的供应商索取光谱功率分布 (SPD) 图。将这些图表与您的液晶透射曲线交叉引用。这可确保最佳色域覆盖范围，同时又不会过度驱动 LED。
您的 LCD 背光 需要精确的电气控制才能实现长期稳定性。
评估标准： 仔细计算总正向电压要求。始终指定恒流驱动电路而不是更简单的替代方案。 LED 阵列的行为类似于电流驱动设备。它们对简单的恒压电源响应不佳。您必须调节流经二极管串的精确电流强度。
实施风险： 许多新手设计人员依赖基本的电阻压降。他们避免使用专用 LED 驱动器 IC，以节省直接 BOM 成本。随着时间的推移，此决定会导致闪烁和亮度不均匀。随着电池电量耗尽，性能显着下降。环境温度波动也会破坏基于电阻的电路的稳定性。可能会发生热失控，从而永久损坏二极管。始终优先考虑脉宽调制 (PWM) 或专用模拟调光控制器。
平衡上市时间与专门的硬件要求仍然具有挑战性。您必须决定是调整现有零件还是设计新零件。根据您的生产规模，这两种途径都具有明显的优势。
标准单元为传统产品形状提供了快速部署机会。
它们最适合早期概念验证硬件构建。
它们非常适合小批量生产。
您可以将它们用于标准外形尺寸，例如标准 16:9 显示器。
它们完全消除了前期模具成本。
假设： 您必须围绕现有的显示器规格设计机箱。电力输送必须适应标准模块的规定。您将机械控制权交给组件供应商。如果您的空间非常有限，标准零件可能会增加不必要的机箱体积。
投资 定制 LCD 背光 可以释放终极的硬件灵活性。
定制最适合非标准纵横比，例如条形显示或圆形表盘。
它通过专门的材料选择，有效应对极端环境条件。
它通过优化 LED 灯串布局解决高度受限的功率预算。
它允许精确放置安装片和 FPC 连接器。
评估维度： 预先计算非经常性工程 (NRE) 模具成本。在讨论初期协商最小订购量 (MOQ)。现实地规划原型制作的交付时间。定制导光板需要精确的光学模拟软件。 TracePro 等工具可帮助工程师在切割物理模具之前对光提取图案进行建模。此工程阶段会使您的时间延长几周。
成功标准： 定制设计应解决特定的机械瓶颈。它必须解决标准模块无法解决的电气问题。它可以防止专业应用中的现场故障。如果标准零件可以安全地满足您 90% 的需求，请避免使用定制工具。仅当现成的产品限制您产品的核心功能时才选择定制工程。
从原型选择过渡到可扩展的大规模生产会带来巨大的风险。您需要一家能够在数千台设备上提供一致输出的供应商。选择经验丰富的 LCD 背光源制造商 可以减轻灾难性的生产噩梦。
不要仅根据价格来判断供应商。彻底评估其工程基础设施和质量控制机制。
工业 LCD 背光功能： 它们能否提供真正的 工业 LCD 背光？询问扩展温度范围测试。工业设备必须在 -30°C 至 +80°C 范围内完美运行。它们必须能够承受恶劣的振动和湿度波动。消费级组件在这些压力下会迅速失效。
质量控制和分档： 需要严格的 LED 分档流程。制造商根据正向电压、光通量和色度对 LED 进行分类。分箱可确保批次之间的颜色一致性。向他们询问麦克亚当椭圆。更紧密的麦克亚当椭圆可保证数千个生产单元的亮度和颜色均匀。
合规性和认证： 请求验证 RoHS 和 REACH 合规状态。检查您的目标市场的相关 ISO 认证。医疗设备需要符合 ISO 13485 标准。汽车应用需要 IATF 16949 认证。不要跳过此文档审查。
立即请求 MTBF（平均故障间隔时间）数据。索取环境压力测试报告。从特定的生产箱中索取样品组。在内部执行您自己的加速寿命测试 (ALT)。在签署任何具有约束力的供应商协议之前执行所有这些操作。可靠的合作伙伴会愿意提供透明的测试数据。
常见错误： 在没有验证批量生产公差的情况下批准黄金原型。始终请求试运行 50 至 100 台。检查这些装置的 LGP 翘曲、FPC 上的焊点完整性以及色温变化。
选择显示组件涉及一个持续的技术妥协过程。您不断地平衡光学性能、物理占地面积和热管理。我们建议首先优先考虑您的特定应用程序环境。室内消费电子产品与室外工业信息亭有很大不同。将您的基准规范与这些严格的环境现实相结合。
接下来，选择适合您的底盘限制的结构架构。侧光式可节省空间，而直下式可最大限度地提高均匀性。最后，咨询您的电气工程团队以最终确定严格的电压限制和电流调节策略。向入围制造商索取技术数据表和物理验证样品。彻底的早期测试可以防止昂贵的下游重新设计。根据测量数据、热现实和经过验证的组件可靠性做出决策。
答：LED 背光会自然退化，但加速调光通常是由于过度驱动 LED 超出其额定电流或未能有效散热而引起的。导光板 (LGP) 的退化也会降低感知亮度。
答：如果超过 LCD 矩阵的阻挡能力，过高的亮度可能会导致显示屏褪色。这会降低对比度并改变感知的色域。准确的颜色需要将背光强度与面板的规格相匹配。
答：LED 是电流驱动器件。恒流驱动器可确保亮度均匀并防止 LED 升温时发生热失控。这使得它们绝对优于恒压电源，以实现可靠、长期的背光操作。
