如今，OLED 和 TFT 显示器经常成为消费者的头条新闻。尽管如此，简单的玻璃显示器仍然是真正的行业标准。硬件团队严重依赖它们。它们为关键医疗设备、坚固耐用的工业仪表和智能家用电器提供动力。这些应用需要高可靠性。它们还需要长生命周期和超低功耗。复杂的显示器经常在这些特定区域失败。
选择正确的定制显示器涉及复杂的平衡行为。您必须权衡 BOM 成本与环境耐久性。权力限制和视觉品牌也发挥着关键作用。轻微的计算错误可能会导致电池过度消耗。它还可能导致在强烈阳光下可读性较差。
本文提供了一个清晰的、基于证据的框架。我们为硬件团队和采购经理构建了它。您将了解这些组件的工作原理。我们将向您展示如何可靠地评估、设计和采购它们。我们的目标是帮助您打造更好的产品。
驱动逻辑需要交流电： 段式 LCD 必须由交流电压 (VRMS) 驱动；长时间的直流电压会对液晶造成永久性电化学损坏。
技术与层级匹配： TN/HTN 在低功耗电池设备中占据主导地位，而 VA（垂直对齐）为插入式硬件提供优质、高对比度的美感。
DFM 防止故障： 在拉丝阶段严格遵守段间隙限制 (≥0.20mm) 和线宽 (≥0.15mm) 可消除 80% 的生产缺陷。
供应商选择： 与专业的段式 LCD 制造商合作需要评估他们的长生命周期支持，而不仅仅是最初的工具报价。
工程师经常使用不同的术语来描述这些显示器。行业术语包括静态显示器、7 段显示器或纯玻璃显示器。他们使用无源矩阵方法进行操作。有源矩阵 TFT 通过薄膜晶体管独立控制每个像素。无源矩阵依赖于交叉的透明导电线。这使得它们本质上更简单、更健壮。
基本堆栈类似于精确的光学三明治。光穿过几个特定的层。组装从顶部偏光器下方开始。一块前玻璃位于其下方。接下来是 ITO（氧化铟锡）导电布局。这个透明层塑造了实际的图标。向列液晶流体填充了微观间隙。后玻璃片将液体安全地密封在内部。最后，底部偏振器或反射器完成结构堆叠。
液晶对电场有独特的响应。然而，它们需要严格的驾驶规则才能长期生存。
“无直流电”规则： 液晶在直流电 (DC) 下会快速降解。电压超过 50mV 会导致永久性电化学损坏。它们需要交流波形来安全地改变光偏振。系统驱动器使用电荷泵和偏置电压来实现此特定目的。
静态（直接）驱动与多路复用（Muxed）： 您可以使用两种主要方法驱动玻璃。
静态驱动： 此方法使用 1 对 1 引脚控制。每个视觉部分都有自己的专用引脚。它提供最大的对比度。它还提供卓越的极冷温度性能。发生这种情况是因为它缺乏占空比。
复用驱动器： 这种方法共享 COM 和 SEG 引脚。它大大降低了 MCU 引脚排列要求。然而，它需要精确的偏置电压管理。您必须仔细调整它以保持清晰的对比度。
选择正确的流体材料决定了视觉性能。不同的技术提供截然不同的用户体验。您必须将流体与您的目标环境相匹配。
这些代表最常见的入门级流体。它们提供最快的光学响应时间。他们还提供最低的成本。对比度仍然是标准的，但功能强大。
他们确实有身体限制。视角通常很窄。它们的范围从 45° 到 65°。灰度反转可以发生离轴。如果从极端角度观看，颜色可能会看起来颠倒。
它们最适合实用的电池供电设备。计算器和基本恒温器可以完美地使用它们。这些工具采用固定的正面视角。
STN 流体提供更宽的视角。它进一步扭曲液晶分子。然而，STN 自然带有黄绿色或蓝色色调。 FSTN 解决了这个固有的颜色问题。
FSTN增加了专门的补偿膜。该薄膜可以中和内部色偏。它创造了清晰的黑白视觉体验。 FSTN 面板非常适合工业设备。它们提供更广泛的离轴可读性。他们在没有造成巨大成本飙升的情况下实现了这一目标。

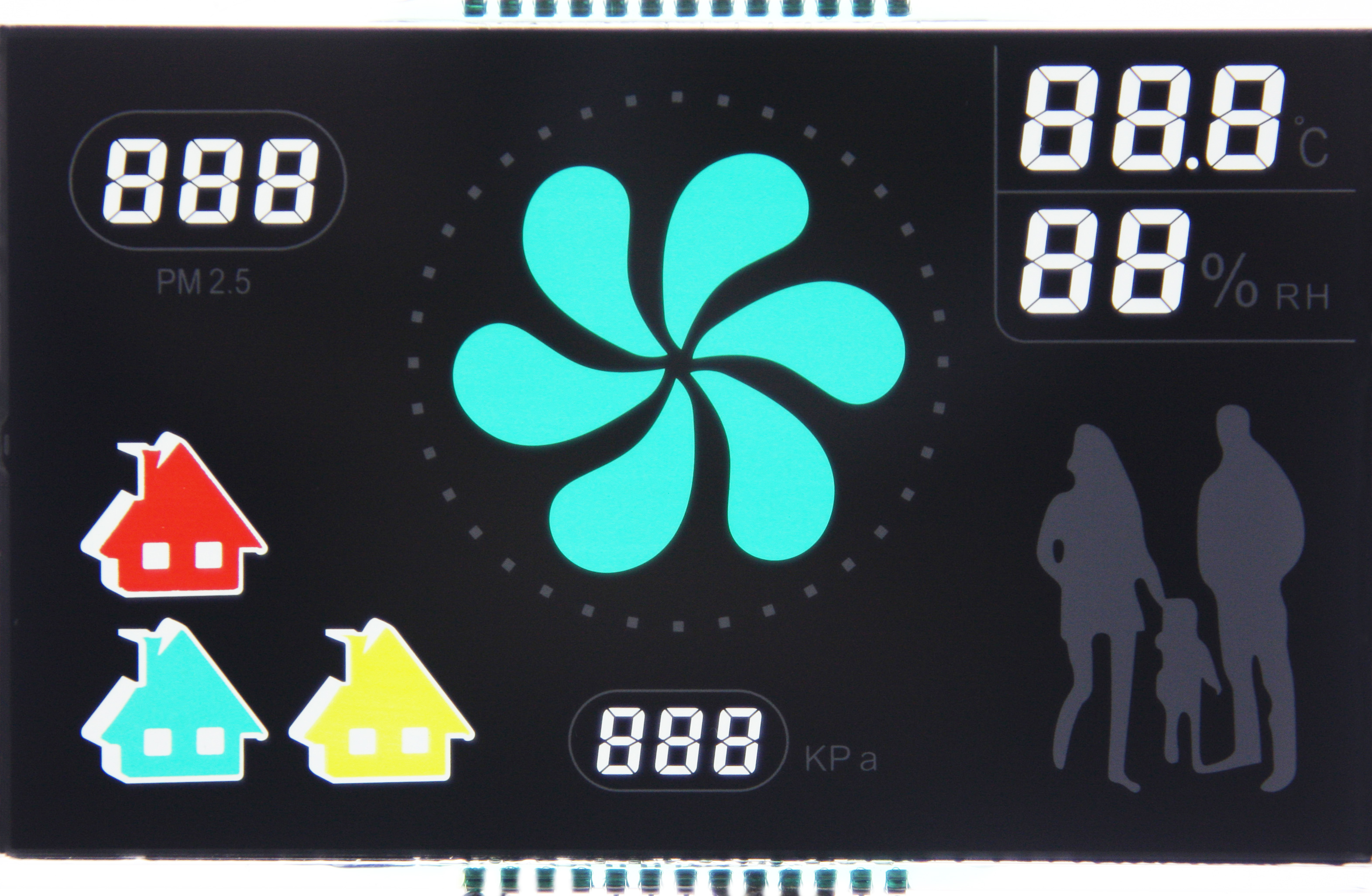

VA 代表高级无源显示器。液晶分子垂直排列。关闭时它们会完全阻挡光线。这将创建一个“死角”深真黑色背景。对比度非常高。
VA 确实有一个主要限制。它需要连续的 LED 背光才能发挥作用。您不能在纯反射、不发光模式下使用它。
VA 最适合高端家用电器。汽车仪表板和医疗设备经常使用它们。感知的品牌价值和敏锐的审美在这些市场中至关重要。
技术类型 | 可视角度 | 视觉外观 | 理想的应用 |
|---|---|---|---|
TN/HTN | 窄 (45°–65°) | 基本黑底灰/绿 | 电池供电的低成本工具 |
STN/FSTN | 宽的 | 锐利的黑白 (FSTN) | 工业仪表、工厂面板 |
VA / 超宽真空 | 超广角 | 深纯黑色，正面死角 | 优质电器、医疗技术 |
硬件团队必须在设计过程中平衡许多变量。使用这个五步框架从逻辑上缩小您的选择范围。它可以防止以后代价高昂的重新设计。
环境光决定了您对偏光镜的要求。您有三个主要选择。
全暗/室内： 选择透射式偏光镜。此模式需要连续背光才能保持可见。
直射阳光/室外： 选择反射型偏光镜。它利用环境光照亮屏幕。它需要零背光功率。
混合照明： 选择透反射偏光镜。这结合了白天的环境反射和弱光条件下的微妙背光。
尽早确定物理安装位置。从下方观看的壁式恒温器需要 6 点钟视角优化。从上方观察的桌面仪表需要 12 点钟的角度。制造过程优化了玻璃的一个主要观看方向。
能源预算很大程度上决定了流体的选择。假设您的设备使用纽扣电池运行五年。您必须将选择限制为反射式 TN 或 HTN 显示器。这些面板仅消耗微安电流。由于没有背光，它们的功耗几乎为零。
评估您的目标零售价和品牌形象。整体产品预算能否支持 VA 面板的高级外观？ VA 提供令人惊叹的美学。如果您只需要功能可读性，标准 FSTN 通常可以完美满足用户需求。
你的 MCU 决定了你如何与玻璃对话。您必须在三种主要控制方法之间做出选择。
MCU 软件位联动： 这种方法直接操作引脚。它会占用大量 CPU 资源，一般不推荐使用。
专用内部 MCU LCD 驱动器： 一些微控制器具有内置硬件控制器。这非常高效并节省电路板空间。
外部驱动IC： 您可以添加专用的外部芯片。它通过 SPI 或 I2C 进行通信。这完全释放了 MCU 资源。
质量问题经常在制造开始之前就出现。高达 80% 的定制显示器缺陷源于设计不当的布局图。漏光、重影和视觉效果脱节是完全可以避免的。
在 ITO 布局设计中，精度就是一切。您必须遵守电气边界。
最小线宽： 切勿将线宽降至 0.15 毫米以下。我们强烈推荐 0.18mm 或更大。细线会导致视觉片段破碎和整体对比度差。
段间隙（间距）： 活动区域之间保持至少 0.20 毫米的间隙。低于该阈值的间隙会导致电压泄漏。这种出血会产生明显的重影。相反，过大的间隙会使图标看起来不连贯且不自然。
不要将定制玻璃视为高分辨率像素网格。避免使用复杂的 PC 字体。您应该设计简约的硬件图标。严格按照最终用户的观看距离缩放分段大小。手持式医疗设备需要调整 20 至 30 厘米。工厂地板面板必须在 70 至 100 厘米外保持清晰可见。
根据使用环境保护顶部偏光片。向您的供应商指定准确的顶层处理。 3H 防刮涂层非常适合重型物理搬运。如果屏幕面临刺眼的头顶照明，请添加 AG（防眩光）处理。
浏览报价需要了解底层的硬件限制。

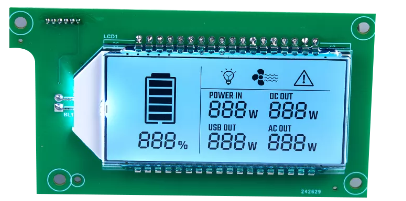

有几个物理因素决定了最终的单价。玻璃的整体尺寸决定了基准成本。连接引脚的数量增加了 ITO 布线的复杂性。专用偏光镜会增加边际成本。最后，背光集成显着改变了价格。简单的板上芯片 (COB) 设置与时尚的玻璃上芯片 (COG) 组件有很大不同。
定制设置需要支付初始工具费。该 NRE 费用涵盖定制玻璃掩模和切割模具。然而，定制设计在规模上提供了极低的单位成本。年产量超过 10,000 件时，您将获得最佳投资回报。
避免供应商推销不必要的有源矩阵技术。您需要一个尊重您权力限制的合作伙伴。可靠的 段式 LCD 制造商 将主动审核您的 DFM。他们将仔细验证工作温度范围。例如，工业设备需要验证 -20°C 至 70°C 的限值。它们还保证组件的长期可用性。这种奉献精神可以防止以后代价高昂的强制重新设计。选择合适的 段式 LCD 完全取决于与注重硬件寿命的团队的合作。
这些简单的玻璃面板远非传统技术。它们代表了针对硬件稳定性精心设计的解决方案。它们具有无与伦比的成本效益和低功耗。为了成功前进，请牢记这些最后的行动步骤。
首先确定您的环境要求。在绘制任何内容之前锁定您的照明、视角和功率限制。
严格遵循DFM间距规则。使用 0.20mm 间隙可防止重影。
尽早与专注的供应商合作。在请求工程图纸或原型之前执行此操作。
答：并不总是如此。使用先进 VA 材料的高度定制的超大静电面板的单位成本可能更高。复杂的玻璃切割和密集的引脚排列增加了这个价格。与此同时，由于消费量巨大，批量生产的标准尺寸 TFT 模块往往会达到非常激进的价格点。
答：重影通常源于直流电压漂移。当驱动器生成不正确的交流波形时，就会发生这种情况。如果您将偏置电压设置得对于所选的复用速率而言太高，也可能会发生这种情况。这两种情况都会导致相邻的不活动段漏光。
答：是的。标准向列液在极冷条件下速度明显减慢。但是，您可以指定宽温流体混合物。将这种坚固的流体与静态（直接）驱动方法相结合，即使在冰冻环境中也能确保快速、可靠的运行。
