美观的圆形形态:1.28英寸圆形屏幕契合可穿戴设备(如智能手表)的圆润设计美学,与传统方形屏幕相比,增强了产品的视觉吸引力。
高PPI和清晰度:240×240分辨率和32.4mm×32.4mm圆形AA区域,实现188PPI的像素密度。这可确保文本边缘没有锯齿,并且图表数据清晰可辨,非常适合显示步数和心率等健康指标。
IPS全视角&亮度:拥有350nit的亮度和1100:1的对比度,在室内和室外场景下都有良好的表现。 IPS技术消除了任何角度的偏色,确保用户在不同姿势下都能准确阅读信息。
低功耗、灵活接口:2.5V~3.3V低功耗设计,满足可穿戴设备的电池供电要求。它还提供SPI/RGB双接口,可以适配不同的主控芯片方案,降低开发成本,提高方案灵活性。
![]() | ![]() | ![]() | ![]() |
《2024年小型显示模组行业白皮书》显示,2023年全球智能手环和手表出货量达到5.8亿台。其中,搭载1-1.5英寸圆形屏的产品占比超过40%,年增长率为25%。
智能家居领域:2023年,智能家居领域小型控制面板(2英寸以下)市场规模突破30亿元。由于其设计优势,圆形屏幕的渗透率每年增长18%。
便携式医疗设备领域:小型健康监测设备对1-1.5英寸显示模组的需求每年以30%的速度增长。超过 60% 的老年人友好设备更喜欢圆形屏幕,因为它们更易于阅读和操作。
第三方机构Counterpoint预测,到2025年,全球1-1.5英寸圆形显示模组市场规模将超过50亿美元,智能穿戴和便携式医疗将成为核心增长动力。
圆形屏幕生产完成后,使用BM-7专业光学设备对亮度均匀性、色彩精度、可视角度进行测试。这确保了整个圆形显示区域的视觉效果一致。
该模块在极端环境(-20°C 至 65°C)和高湿度(80% RH)下进行测试,以模拟真实的可穿戴使用条件。还进行了低功耗测试,以确认其满足可穿戴设备的电池寿命要求。

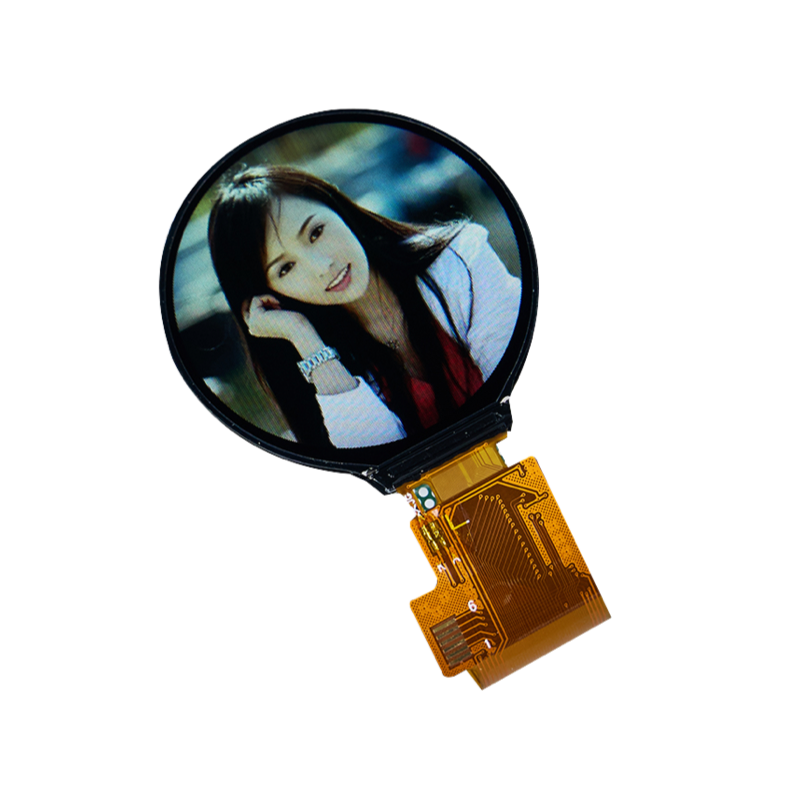

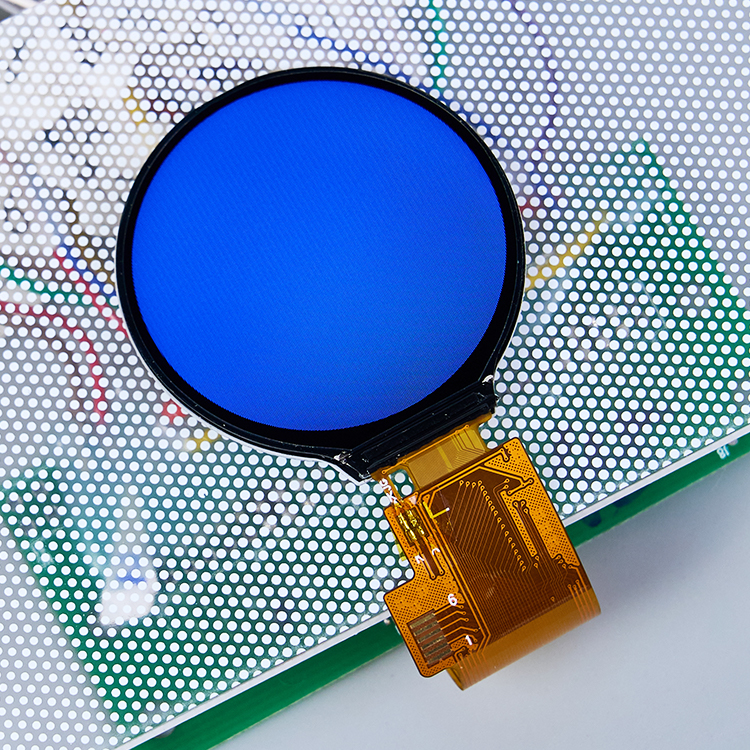

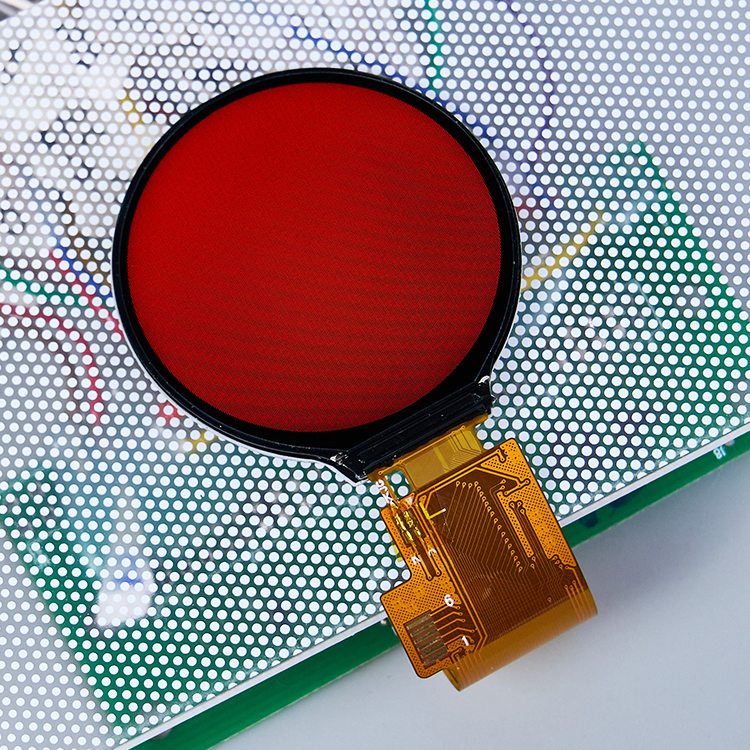

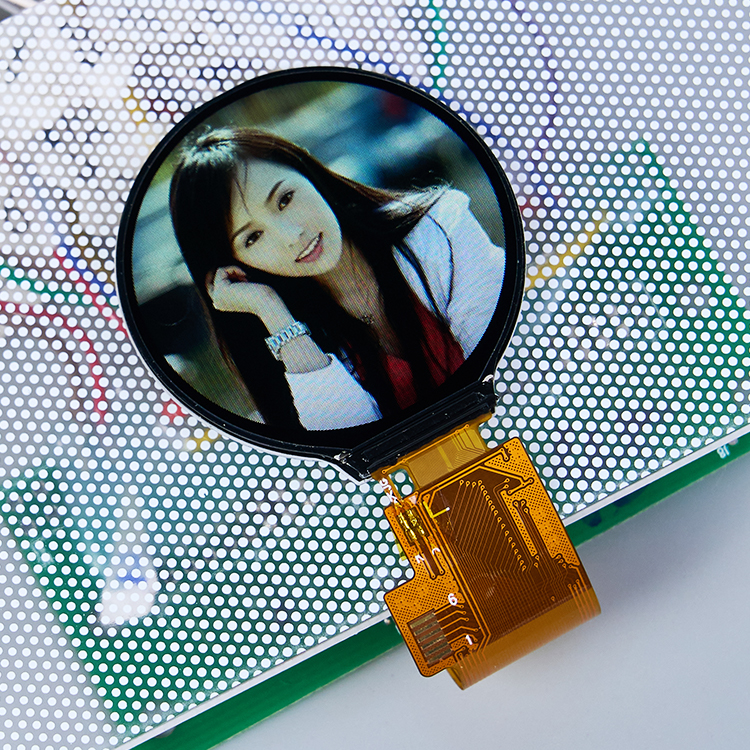

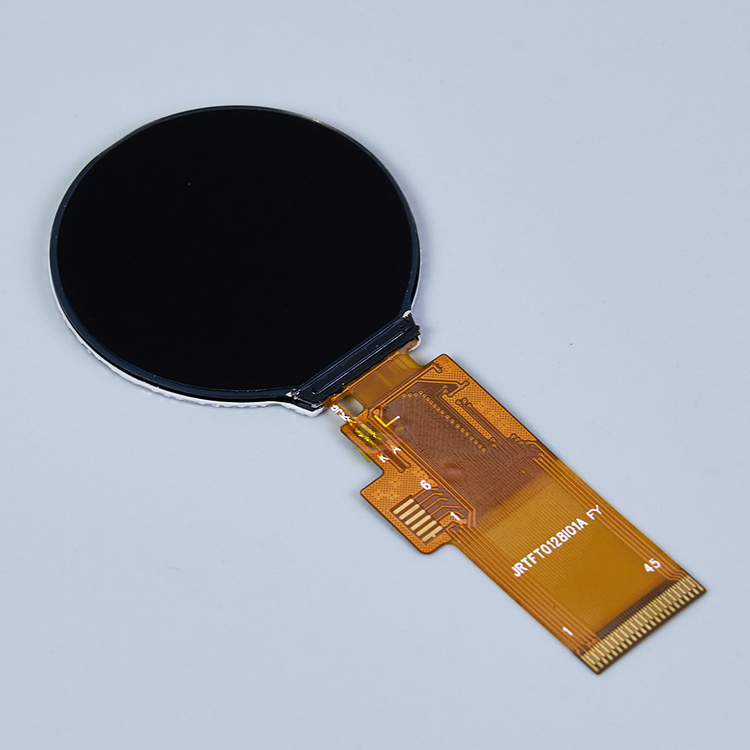

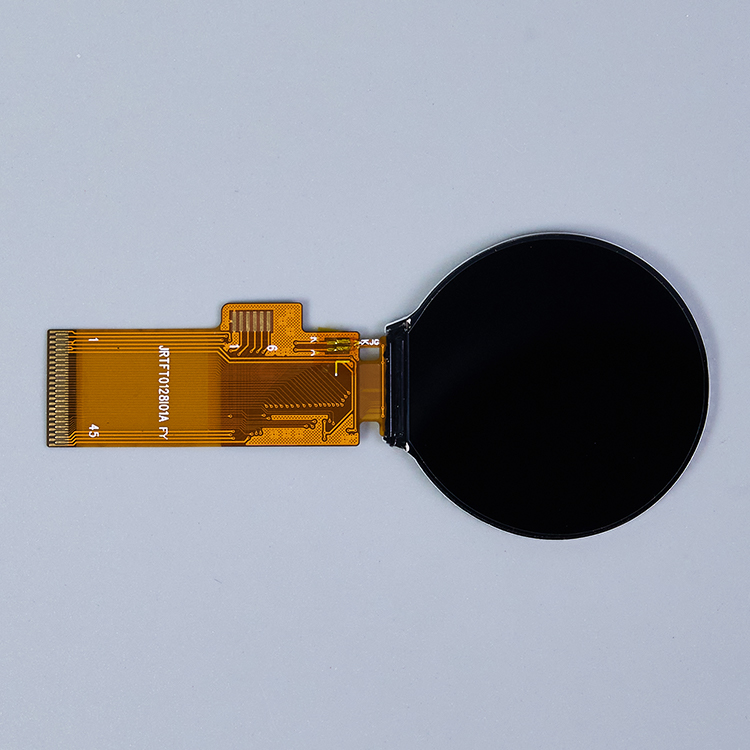

这款1.28英寸TFT液晶模组的型号为JR-TFT0128I01A。它采用1.28英寸圆形TFT屏幕,分辨率为240×240,采用IPS显示技术,实现全视角效果。接口支持SPI和RGB两种类型,驱动IC为GC9A01。尺寸方面,模块整体尺寸为35.6mm×38.1mm×1.6mm,圆形AA区域尺寸为32.4mm×32.4mm。电源电压范围为2.5V至3.3V,典型亮度为350TYP,对比度为1100。连接方式为45PIN插件,背光电路包括2个LED,正向电流(If)为40mA,正向电压(Vf)为3.1V。
| 产品规格信息 | |
| 模型 | JR-TFT0128I01A |
| 尺寸结构 | 1.28英寸TFT | 240*240 |
| 显示类型/视角 | IPS |全视图 |
| 界面 | SPI/RGB |
| 驱动IC | GC9A01 |
| 外形尺寸 | 35.6毫米×38.1毫米×1.6毫米 |
| AA区尺寸 | 32.4毫米×32.4毫米 |
| 电源电压 | 2.5V~3.3V |
| 亮度 | 350TYP |
| 对比 | 1100 |
| 连接方式 | 45PIN插件 |
| 背光电路 | 2LED If=40mA, Vf=3.1V |

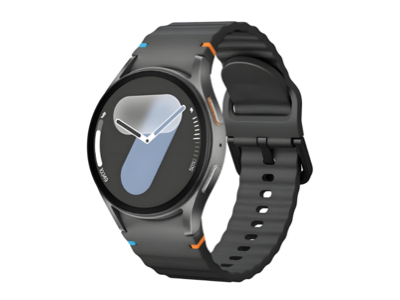

广泛应用于智能手表(显示心率、睡眠质量等健康数据)和健康手环(显示步数、卡路里消耗),为用户提供实时、清晰的健康信息。

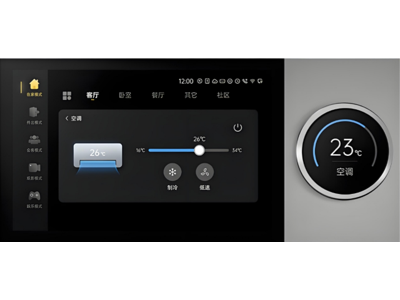

适用于物联网中央控制旋钮、壁挂式智能温控面板、环境传感器显示屏,实现智能家居设备的直观操作和数据监控。

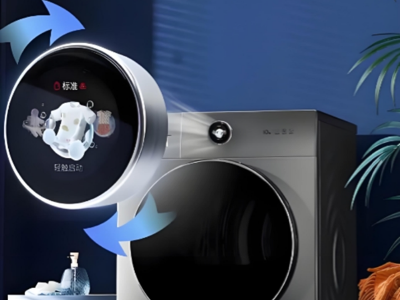

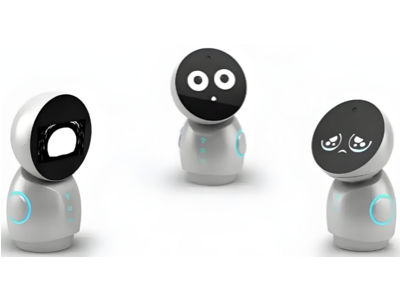

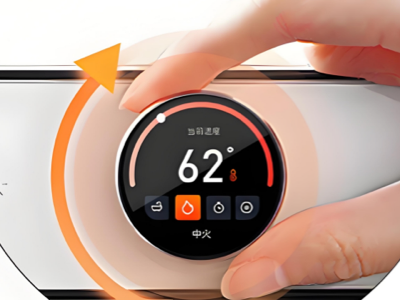

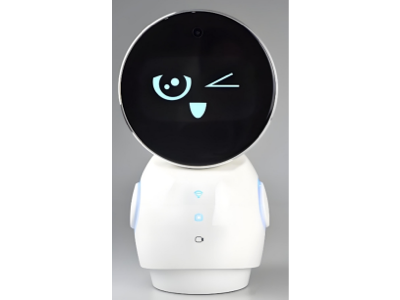

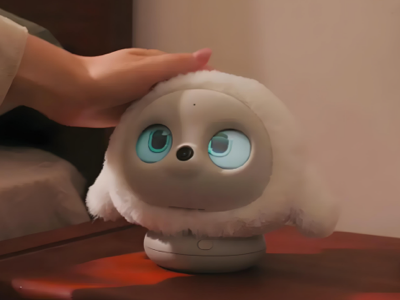

应用于AI智能玩具、AI饰品、随身播放器等消费电子产品,以及洗衣机智能旋钮、空气净化器状态屏等智能家电,增强产品交互性和易用性。
![]() | ![]() | ![]() | ![]() |
![]() | ![]() | ![]() | ![]() |
屏幕真的是圆形的吗(不仅仅是带有圆边的方形屏幕)?
是的,它具有 32.4mm × 32.4mm 的全圆形 AA 区域,专为满足可穿戴设备的美观和功能需求而设计。
是否支持健康数据显示(例如心率图)?
是的,240×240的分辨率和188PPI保证了折线图(如心率趋势)和文本的清晰显示,完全满足健康数据可视化的需求。
使用此模块的智能手表的电池寿命有何影响?
低功耗2.5V~3.3V设计和高效背光电路降低能耗,使智能手表的电池寿命比标准模块延长10-15%。
可以为可穿戴设备定制防指纹涂层吗?
是的,我们提供防指纹和防刮涂层等定制表面处理,以满足可穿戴设备的日常使用需求。
SPI接口是否与低成本MCU(例如Arduino)兼容?
是的,SPI 接口支持 Arduino 等低成本 MCU,简化了爱好者和小规模生产项目的开发过程。
