节省空间且经济高效:2.8 英寸尺寸易于集成到手持设备和小型控制器中。它避免了大屏幕带来的成本增加,同时为小型设备承载了足够的信息(基本数据、菜单)。
清晰显示和宽视角:分辨率为 240*320,提供清晰的文本和图像。成熟的TN方案支持多角度观看不偏色,解决了小屏幕的“单一视角”问题。
防水高亮度:防水设计(符合工业防水标准),适应潮湿或多尘环境。其350TYP的亮度可确保室内自然光和室外阴天条件下的可视性,无需额外遮阳。
稳定的SPI-4W接口:SPI-4W驱动接口,保证传输稳定,兼容主流低功耗主控芯片。简化了厂商的驱动开发,降低适配难度和时间成本。
![]() | ![]() | ![]() | ![]() |
在手持便携设备方面:2.5-3英寸显示模组在手持仪表市场的全球渗透率达到55%。 2023年出货量突破2亿台,其中2.8英寸产品占比38%(得益于尺寸和性能的均衡)。
在工业物联网领域:小型传感器和控制器对2.8英寸模块的需求每年增长25%,超过60%的紧凑型物联网终端采用该尺寸。
智能家居方面:智能门锁、小家电控制面板等2.8英寸模组出货量年均增长22%,“小屏清显”用户满意度超过70%。
IDC预计,到2025年,全球2.5-3英寸显示模组市场规模将达到 65亿美元,其中2.8英寸产品将成为小屏设备的主流。
光学指标验证:专业BM-7设备测试亮度、色彩精度、对比度和视角。各项指标均符合工控标准,保证不同场景下显示效果一致。
环境耐久性测试:模块经过高温(60℃)、低温(-20℃)、高湿(90%RH)测试。在极端环境下也能保持正常运行,满足医疗和工业设备的可靠性要求。

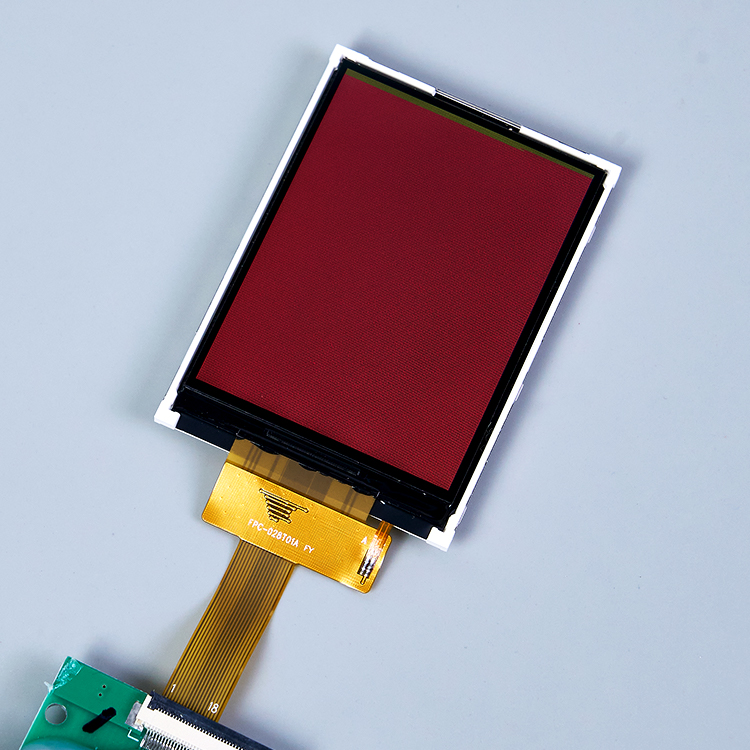

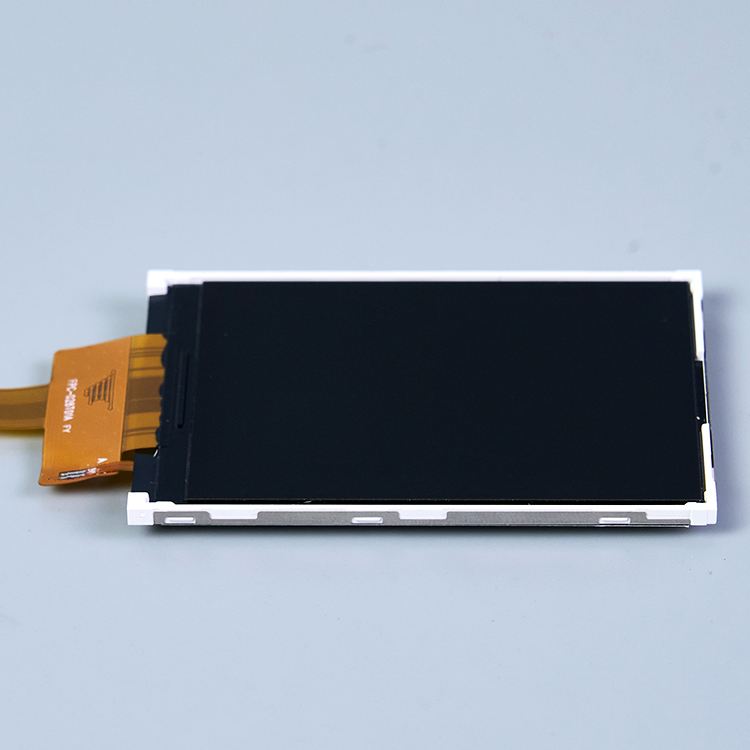

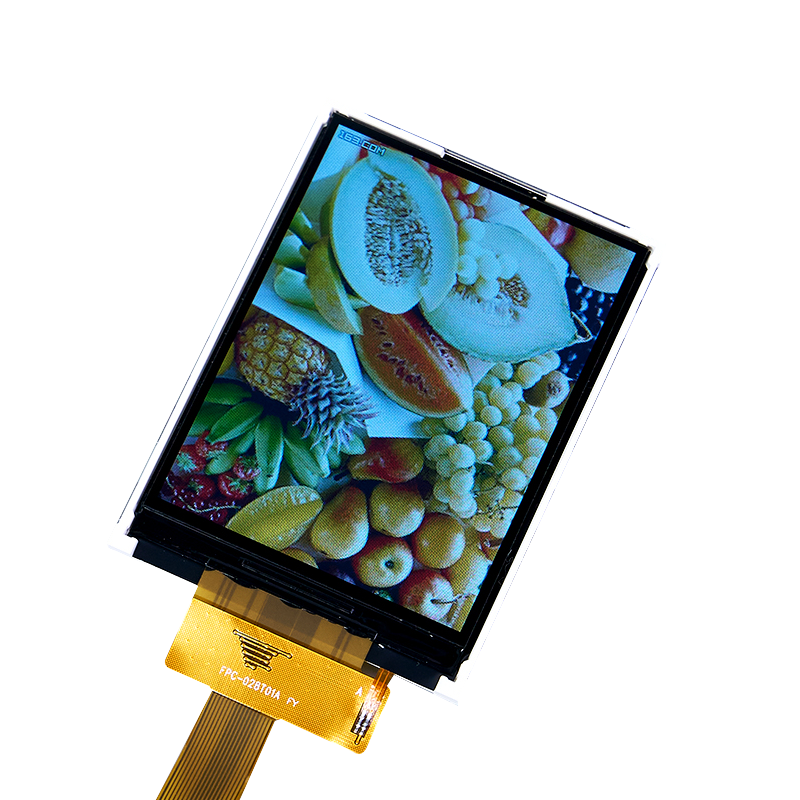

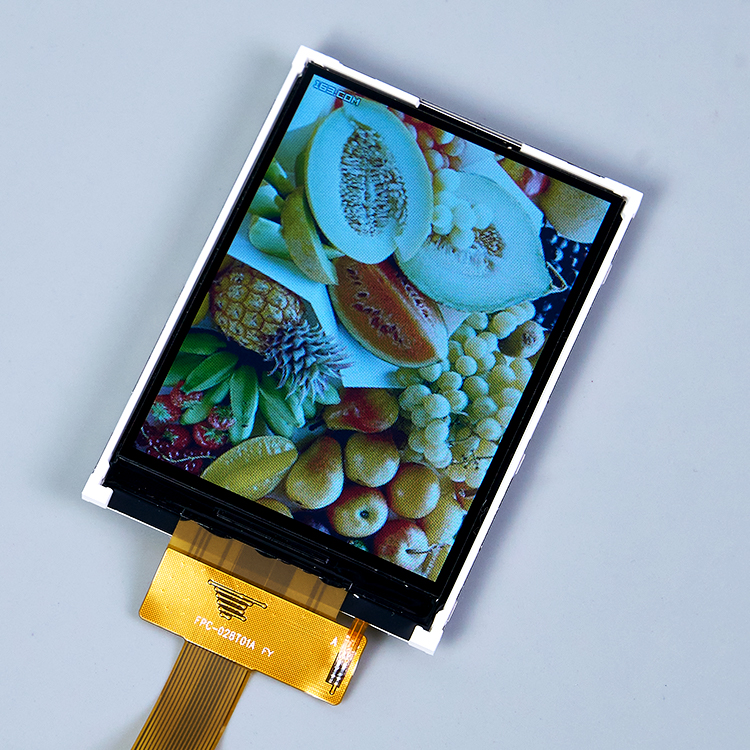

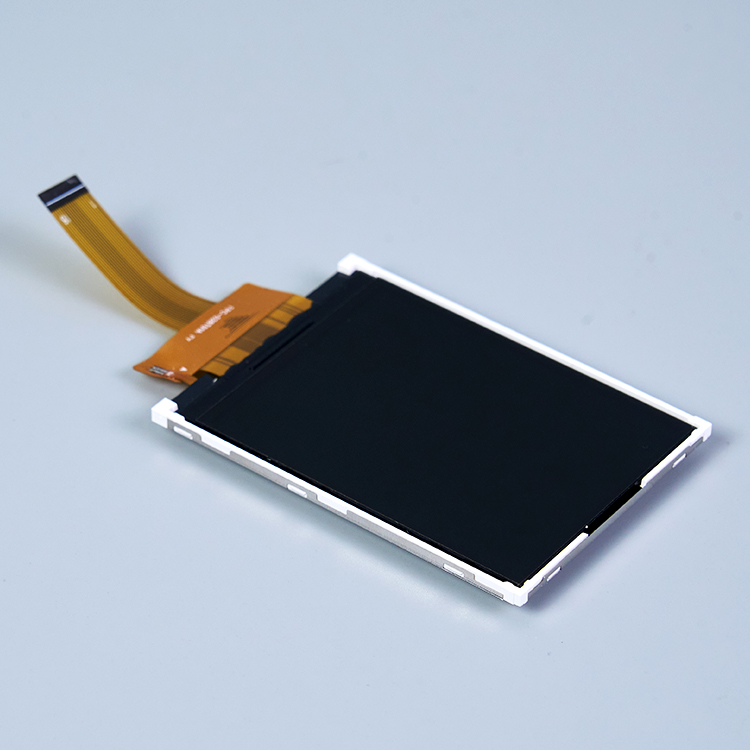

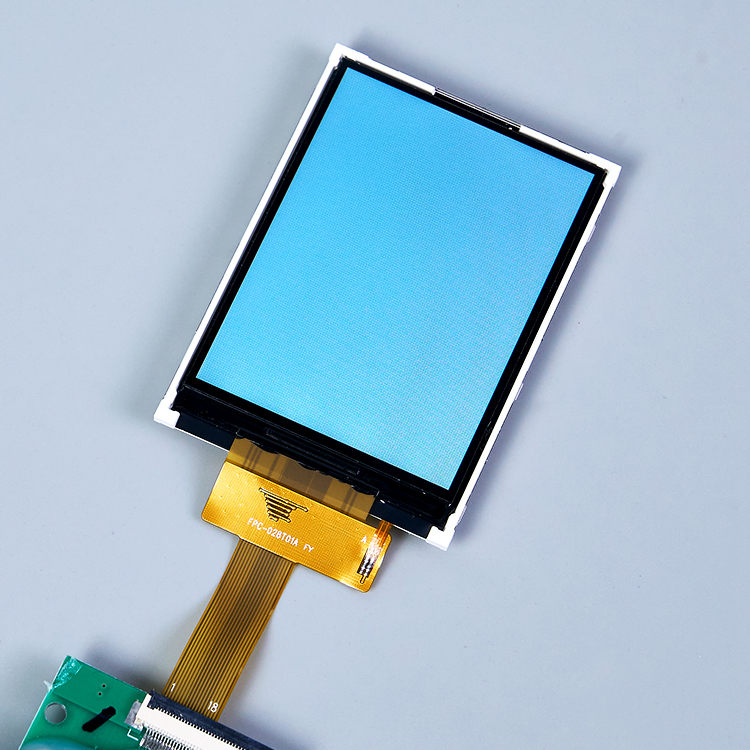

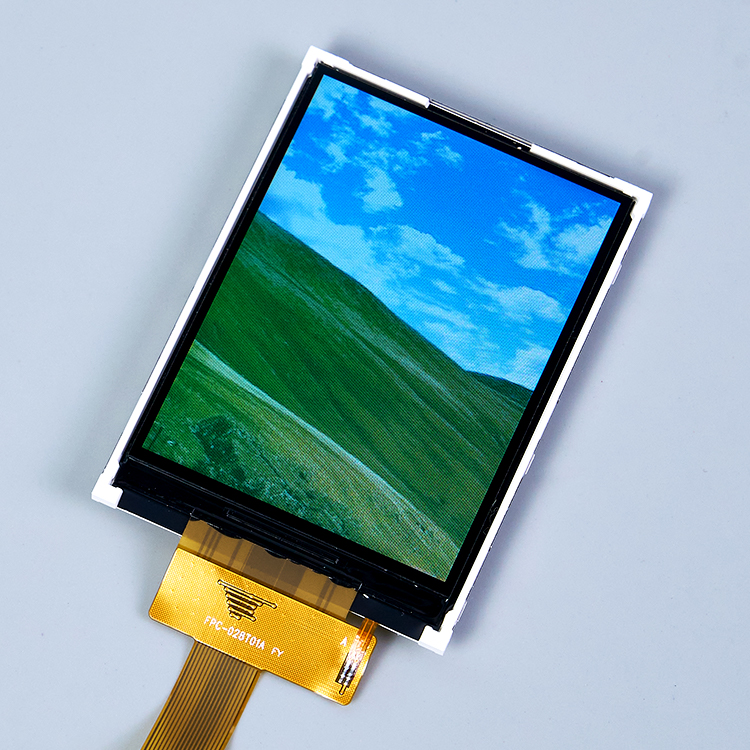

这款2.8英寸TFT防水液晶显示面板型号为JR-TFT028T01A,尺寸结构为2.8英寸TFT,分辨率为240*320。其显示类型为广视角TN,接口采用SPI-4W。驱动IC为GC9307C,外形尺寸为50mm X 69.2mm X 2.3mm,AA区域尺寸为43.2mm X 57.6mm。电源电压范围为2.5V至3.3V,亮度为350TYP,对比度为500,连接方式采用18PIN插件。背光电路采用4LED,If=80mA,Vf=3V。
| 产品规格信息 | |
| 模型 | JR-TFT028T01A |
| 尺寸结构 | 2.8英寸TFT | 240*320 |
| 显示类型/视角 | 田纳西 |宽视角 |
| 界面 | SPI-4W |
| 驱动IC | GC9307C |
| 外形尺寸 | 50毫米×69.2毫米×2.3毫米 |
| AA区尺寸 | 43.2毫米×57.6毫米 |
| 电源电压 | 2.5V~3.3V |
| 亮度 | 350TYP |
| 对比 | 500 |
| 连接方式 | 18PIN插件 |
| 背光电路 | 4LED If=80mA, Vf=3V |

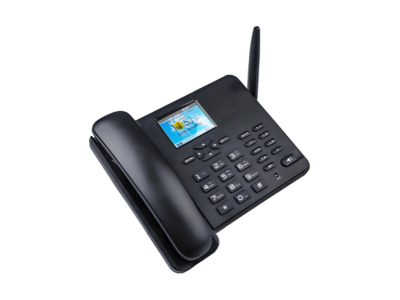

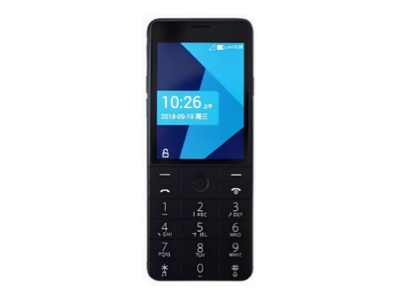

该尺寸显示模组广泛应用于医疗领域(便携式医疗检测设备终端、血糖仪)、智能安防领域(物联网中控、刷卡机、门禁考勤)、工业领域(小型控制器面板、传感器数据显示)、教育办公设备(学习机、掌上游戏机、儿童相机、可视电话)、汽车电子辅助设备(胎压显示)。
![]() | ![]() |
|
|
| ![]() |
![]() | ![]() | ![]() |
医疗领域:便携式医疗检测终端(血糖仪、血氧仪)。
智能安防领域:物联网中控、刷卡机、门禁考勤设备。
工业领域:小型控制器面板、传感器数据显示终端。

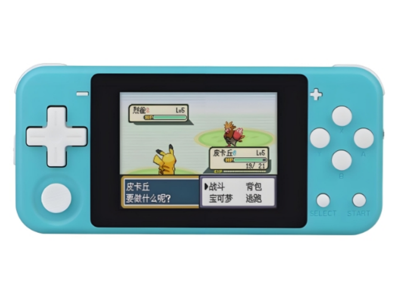

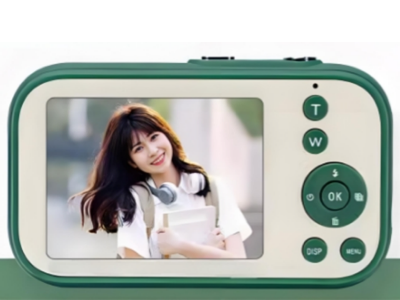

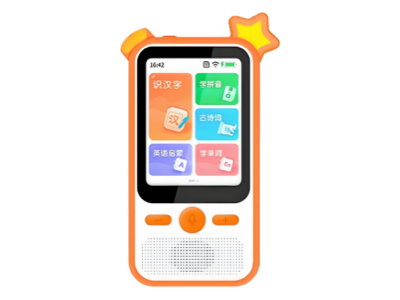

教育办公领域:学习机、掌上游戏机、儿童相机。
汽车电子辅助领域:轮胎气压显示装置。
达到IP65防水等级,防止水溅和灰尘进入。适用于医疗环境(如用水消毒)和高湿度的工业车间。
350TYP亮度适合户外阴天环境。对于阳光直射,我们提供高亮度版本 (500TYP) 作为定制选项,以确保清晰的可见度。
是的。 SPI-4W接口兼容Arduino、Raspberry Pi等主流控制器。我们提供配套的驱动代码,帮助厂家快速完成调试。
