配备 S206 高亮度白色 LED 灯珠,提供 300 CD/M2 亮度——即使在阳光直射下也可见(例如,安装在窗户上的空调设备)。
均匀的背光分布:无热点,确保温度、风扇速度和模式图标的可见性一致。
低压驱动(2.7V~3.0V)与5V背光模块相比,功耗降低25%,符合节能HVAC趋势。
无汞LED技术:符合全球环保标准(RoHS、LEED),避免废弃过程中的污染。

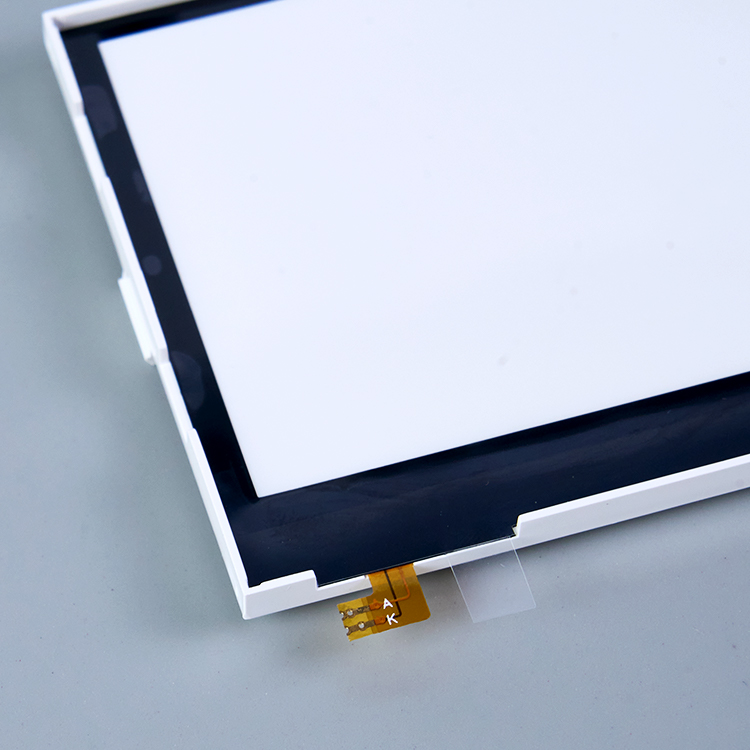

FPC接口支持灵活的PCB集成,适合弯曲或纤薄的AC控制器设计。
AA 区域尺寸(69.8 毫米 X 45.5 毫米)可进行调整,以匹配不同的控制器面板尺寸(例如,壁挂式空调与便携式空调)。
![]() | ![]() | ![]() | ![]() |
Grand View Research 报告称,到 2030 年,全球 HVAC 系统市场将达到 3826.6 亿美元(2025-2030 年复合年增长率为 7.5%)。 JR-SD7858AW4 的主要驱动程序:
全球空调出货量:2025年达到2.21亿台(同比增长12.9%),其中90%需要背光控制器。
智能暖通空调的采用:到 2024 年,65% 的新型空调将配备数字控制器,需要高质量的背光模块。
欧洲/亚洲需求:欧洲的地暖市场(全球份额为40%)和亚洲的便携式空调增长推动了对定制控制器的需求。
使用 BM-7 专业光学设备进行测试:确保所有模块的亮度、对比度和颜色一致性。
1000 小时高湿(90% RH)测试:防止潮湿气候(例如东南亚)背光起雾。
LED背光寿命:50,000小时(相当于每天14小时使用10年),与交流电源寿命相匹配。
驱动电路简单:降低元件故障风险,降低交流控制器维护成本。

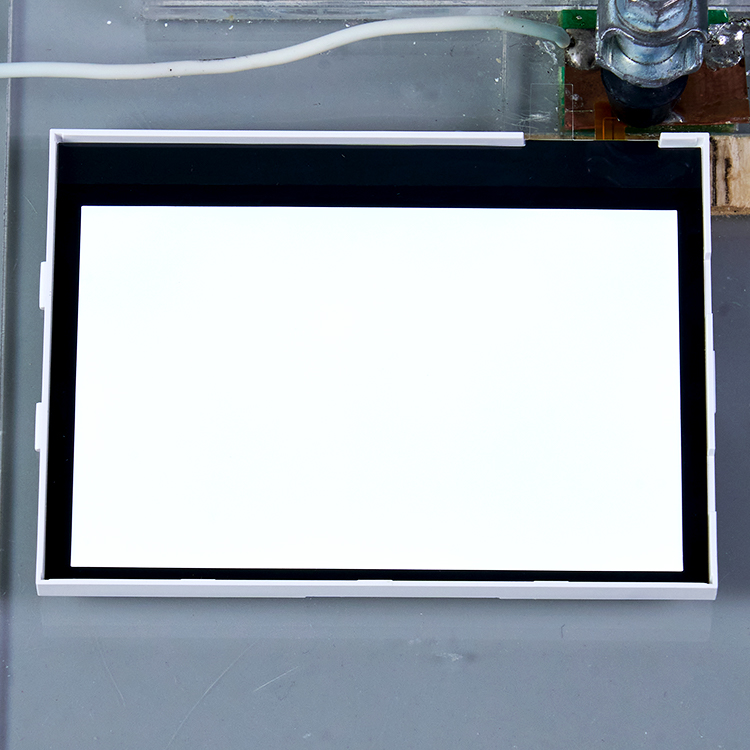

该模块型号为JR-SD7858AW4,带有FPC接口。 LED灯珠类型采用S206高亮度白光灯珠。整体尺寸为77.5mm X 57.5mm X 3.8mm,AA区域尺寸为69.8mm X 45.5mm。其工作电源电压范围为2.7V至3.0V,亮度为300CD/M2。背光电路包括4个LED,正向电流(If)为60mA,正向电压(Vf)为2.9V。它还符合 RoHS、REACH 和 LEED 等环境标准。
| 产品规格信息 | |
| 模型 | JR-SD7858AW4 |
| 界面 | 软板 |
| LED灯珠 | S206高亮度白光灯珠 |
| 外形尺寸 | 77.5*57.5*3.8毫米 |
| AA区尺寸 | 69.8毫米X45.5毫米 |
| 电源电压 | 2.7V~3.0V |
| 亮度 | 300CD/平方米 |
| 背光电路 | 4LED If=60mA, Vf=2.9V |

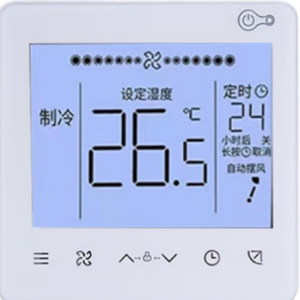

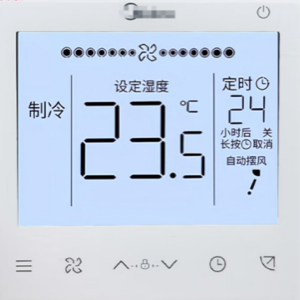

住宅壁挂式空调:显示温度、模式(冷/热)、风扇速度和计时器设置。
便携式空调:纤薄的设计适合紧凑的控制器面板,显示冷却能力和过滤器状态。
地暖线路控制器:可视化设定温度、室温和供暖持续时间。
水加热线路控制器:显示水温、能源使用情况和防冻模式。
![]() | ![]() | ![]() | ![]() |
是的。我们提供蓝色、暖白色和绿色背光来匹配品牌美学(例如,优质 AC 系列采用暖白色)。
是的。低功耗和FPC接口与Wi-Fi MCU(例如ESP8266)无缝集成,不会影响电池或电源适配器的寿命。
定制 AA 区域或接口的起订量为 500 个单位。标准型号没有起订量限制。
